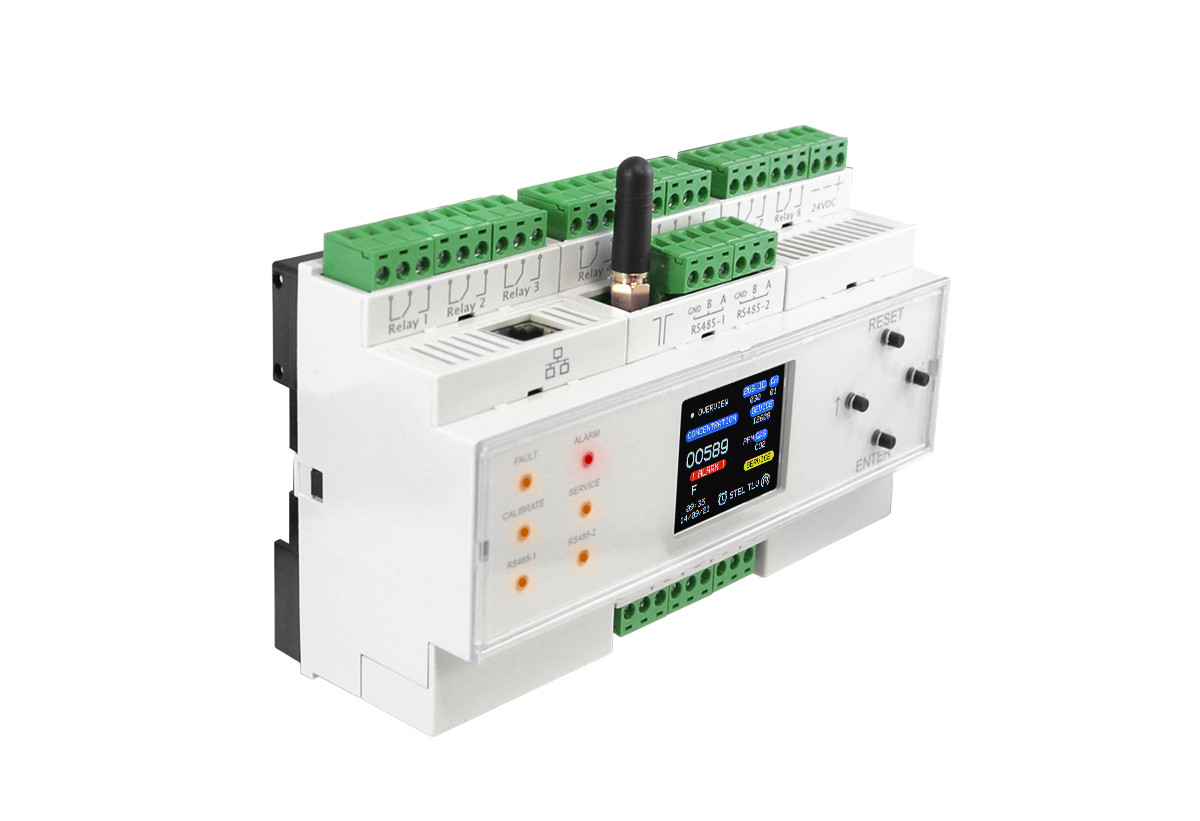

Die Steuereinheit Evikontroll μGas E871C ist für die Überwachung von Gaskonzentrationen und die Erkennung von Leckagen in verschiedenen Betriebsarten konzipiert. Das System unterstützt den Anschluss von bis zu 32 Gassensoren über das RS-485-Netzwerk, was eine zentrale Verwaltung und effiziente Steuerung ermöglicht.

An das Gerät können nicht nur Gasdetektoren, sondern auch Temperatur- und Feuchtigkeitssensoren angeschlossen werden, was eine umfassende Überwachung aller kritischen Faktoren im Betrieb ermöglicht. Die Steuereinheit verfügt über 4 analoge Ausgänge, die die Gesamtkonzentration der Gase in einem bestimmten Bereich anzeigen können, was die Überwachung der verschiedenen Gasniveaus in der Umgebung erleichtert. Darüber hinaus stehen digitale Eingänge für weitere Automatisierung und die Verbindung mit anderen Systemen zur Verfügung.

Das Gerät ist mit einem integrierten Webserver für einfache Konfiguration, Wartung und Kalibrierung ausgestattet. Dank der WiFi-Verbindung können die Einstellungen des Geräts einfach aus der Ferne über PC, Tablet oder Mobiltelefon überwacht und angepasst werden. Es handelt sich jedoch nicht um eine Cloud-Lösung, sondern die Verbindung zum μGas E871C erfolgt über eine feste IP-Adresse.

Hauptmerkmale:

• Unterstützung von bis zu 32 Gassensoren über ModBus RTU RS-485.
• Steuerung von bis zu 8 Lüftungsgruppen basierend auf Feuchtigkeit.
• 8x SPDT-Relaisausgänge für einzelne Alarmstufen
• 4x Analoge Ausgänge 4-20mA für kontinuierliche Lüftungssteuerung
• 4x Digitale Eingänge für externe Tasten und Stromversorgungsinformationen
• 1x ModBus RTU RS-485 Master für den Anschluss von Sensoren
• 1x ModBus RTU RS-485 Slave für den Anschluss an ein übergeordnetes System
• Wi-Fi-Konnektivität und Unterstützung für mobile Geräte.
• Möglichkeit zur Erweiterung um analoge, Relais- und Lichtmodule.

Technische Daten:

• Stromversorgung: 24 VDC / 1,0 A.
• Abmessungen: 90 x 157 x 58 mm.
• Betriebstemperatur: -20 bis +65 °C.
• Display: LCD 1,8”.
• Datenaufzeichnung: 30 Tage mit einem Speicherintervall von 15 Minuten.

Die Steuereinheit µGas E871C bietet eine flexible und moderne Lösung für die sichere Gasüberwachung mit der Möglichkeit der Fernverwaltung und Erweiterung nach Projektanforderungen.

Alarmeinstellungen

Benutzer können 3 unabhängige Alarmstufen einstellen und gleichzeitig die spezifische Relaislogik auswählen, die für die einzelnen Stufen verwendet wird.

Neben diesen Stufen sind im System auch spezielle Alarme für:

• Kurzzeitige Expositionsgrenze (STEL – Durchschnitt über 15 Minuten)
• Langzeitige Expositionsgrenze (TWA – Durchschnitt über 8 Stunden)

Relais und Erweiterungen

Das Gerät ist mit 8 unabhängigen Relais vom Typ SPDT ausgestattet, die der Benutzer individuell für alle eingestellten Alarme konfigurieren kann.

Erweiterungsrelais-Modul E125-8R

Die Anzahl der Ausgangsrelais kann durch den Anschluss von bis zu 3 Einheiten der Serie E7125-8R über den RS-485-Bus erhöht werden. Jede Erweiterungseinheit E7125-8R ist ebenfalls mit 8 unabhängigen Relais vom Typ SPDT ausgestattet.

Analoge Ausgänge

Evikontroll μGas bietet 4 analoge Ausgänge, die so konfiguriert werden können, dass sie das Gesamtlevel der Gaskonzentration in der Gruppe anzeigen. Benutzer können mehrere Kanäle in einem analogen Ausgang konfigurieren, wobei die Steuereinheit den Maximalwert der gemessenen Konzentrationen verschiedener Gase entsprechend ihrem Messbereich anzeigt.

Dadurch können Benutzer einfach das Gesamtlevel verschiedener Gase in der Umgebung im Bereich von 4–20mA überwachen und den Frequenzumrichter des Lüftungssystems kontinuierlich steuern.

Digitale Eingänge

Evikontroll μGas ist mit 4 digitalen Eingängen ausgestattet, die entweder als Fernrücksetzung des Systems oder zur Auslösung eines Fehlzustands über potentialfreie Kontakte genutzt werden können.

Zum Beispiel kann im Falle der Stromversorgung der Steuereinheit über eine USV ein Signalkontakt der USV für den Batteriebetrieb angeschlossen werden, um sicherzustellen, dass die Steuereinheit gezielt ein Fehlersignal über das Relais auslöst.

Einstellungen

Die Steuereinheit Evikontroll μGas E871C wird mit vorinstallierter Firmware geliefert und ist bereit für die Benutzereinstellung. Die Einstellungen sind in englischer Sprache verfügbar und gemäß der beigefügten Anleitung zugänglich. Obwohl der Einstellungsprozess relativ intuitiv ist, bieten wir die Möglichkeit, eine Voreinstellung bei uns zu bestellen. Bei Interesse bitten wir Sie nach der Bestellung, ein Formular auszufüllen, auf dessen Grundlage wir die Konfiguration der Evikontroll μGas E871C-Einheit vornehmen. Dieser Service ist kostenpflichtig. Für weitere Informationen und Bestellungen kontaktieren Sie uns bitte.

Verkabelungstopologie

Beim Anschluss der Steuereinheit Evikontroll μGas E871C stehen zwei Möglichkeiten zur Verfügung. Die Auswahl der geeigneten Verkabelung hängt von den spezifischen Anforderungen der Anwendung und der Anzahl der angeschlossenen Sensoren ab. Busverkabelung ist ideal für neue Installationen, da sie eine einfache Implementierung bietet und eine wirtschaftliche Lösung darstellt, insbesondere in Bezug auf die Verkabelung. Im Gegensatz dazu wird Sternverkabelung häufiger bei Renovierungen verwendet, wenn bestehende Verkabelungen aus einem älteren Erkennungssystem integriert werden müssen. Vor der Verwendung der bestehenden Verkabelung ist jedoch eine Überprüfung erforderlich, um sicherzustellen, dass sie mit dem analogen Signal 4-20mA kompatibel ist.
