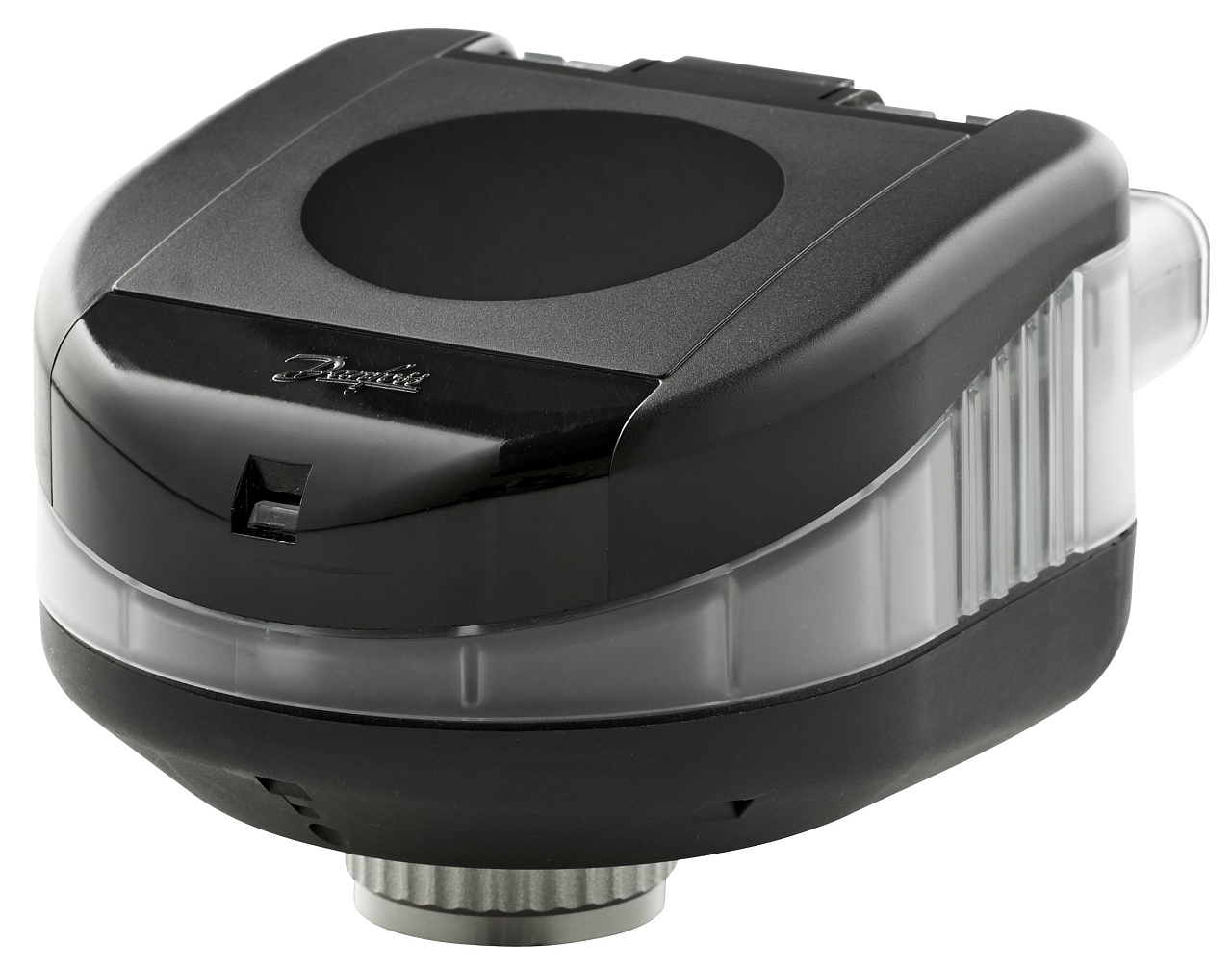

Der digitale Antrieb Danfoss NovoCon S zeichnet sich durch hohe Präzision und Zuverlässigkeit aus. Er ist für die Steuerung von Regelventilen Danfoss AB-QM mit Anschlussgrößen DN 10-32 vorgesehen. Ihre Kombination dient zur Regulierung der Versorgung mit Heiz-/Kühlwasser für FCU-Einheiten, Kühlbalken, Induktionsgeräte, kleine Heizgeräte, Nachkühler von AHU-Einheiten und andere Heiz-/Kühlendgeräte.

Dank seiner LED-Anzeige, die mit Hilfe von drei Farben den Zustand des Antriebs und Fehler im Betrieb anzeigt, kann der Antrieb auch als Durchflussanzeiger verwendet werden. Der Antrieb kann aus der Ferne über die Fernkommunikation BACnet MS/TP oder Modbus RTU gesteuert werden, kann aber auch analog angeschlossen werden. Die Einstellung des Antriebs erfolgt über einen industriellen Bus oder einen analogen Eingang.

Geeignete Anwendungen sind insbesondere Vierrohrsysteme mit angeschlossenen Strahlungsdeckenpaneelen und Vierrohrsysteme mit angeschlossenen FCU-Einheiten mit einem Wärmetauscher. Für Vierrohrsysteme ist es ideal, das Ventil AB-QM und den Antrieb NovoCon S zusammen mit einem 6-Wege-Umschaltventil mit dem Servoantrieb NovoCon ChangeOver zu kombinieren. NovoCon S steuert dann nicht nur das Ventil AB-QM, sondern auch den Antrieb NovoCon ChangeOver, der die Funktion des Systems zwischen Kühlen und Heizen umschaltet.

Hinweis: Das Produkt wird ohne Netzkabel geliefert! Die Kabeltypen sind im Datenblatt angegeben.

Montage

Verkabelungstypen des Antriebs NovoCon S. Unten rechts zusammen mit einem 6-Wege-Ventil und dem Antrieb ChangeOver.

Der Antrieb NovoCon S kann in jeder Position montiert werden. Die Position beeinflusst jedoch die Schutzartklassifizierung. Bei Kühlanwendungen wird empfohlen, den Antrieb nicht umgekehrt zu montieren, um Kondensation zu vermeiden.
