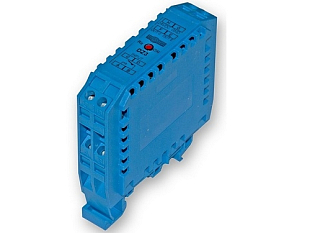

Überflutungssensor Regmet DZ4 ist zur Signalisierung von Störzuständen (z.B. Wasseraustritt) in Wärmetauscherstationen, Heizräumen und ähnlichen Einrichtungen bestimmt. Der Überflutungssensor wird mit einer Gleichspannung von 24 VDC, 24 VAC betrieben und enthält Ausgangsklemmen vom Typ Open Emitter und Open Collector. Die Signalisierung kann somit an den positiven oder negativen Pol der Versorgungsspannung geschaltet werden. Der Überflutungssensor ist für die Montage auf einer DIN-Schiene vorgesehen. Geeignete Erfassungssonden sind DS-Sonden.

Funktion

Nach dem Anschluss der Sonde an den Eingang des Sensors und dem Verbinden der Elektroden der Sonde leuchtet die rote LED an der Vorderseite des Sensors auf und die Ausgänge werden aktiviert oder deaktiviert. Der Zustand der Ausgänge (Aktivierung/Deaktivierung) wird durch Umschalten des Jumpers in die Position A oder B bestimmt. Die Einstell-Jumper sind nach dem Entfernen der rechten Seitenabdeckung zugänglich.

Technische Daten

• Ausgang OUT E, Relais
• Versorgungsspannung 24 VDC, 24 VAC
• Widerstand der erfassten Flüssigkeit max. 100kΩ
• Überflutungsanzeige: rote LED
• max. Schaltleistung des Relais 2000VA / 192W
• Schutzart IP 20
