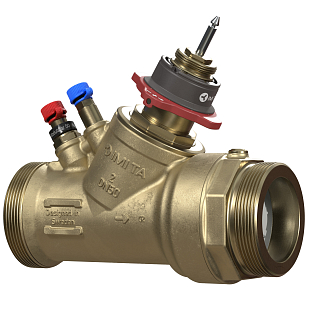

IMI TA TA-Modulator DN 40 ist ein druckunabhängiges Abgleich- und Regelventil (PIBCV) für Heiz- und Kühlsysteme. Es ersetzt Strangregulierventil, Regelventil und ΔP-Regler in einem Gehäuse. PN 25, Durchfluss 1.000–6.500 l/h. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Nenndruck | PN 25 |
| Anschlussgröße | G 2" |
| Anschlusstyp | Außengewinde |
| Armaturentyp | Zweifachweg |
| Medientemperatur | -10...90 °C |
| Medium | Wasser |
| Messnippel | Ja |
| Nennweite | DN 40 |
| Gewicht | 3.20 kg |
IMI TA TA-Modulator DN 40 ist ein druckunabhängiges Abgleich- und Regelventil (PIBCV) mit stufenloser Durchflussregelung für Heiz- und Kühlwassersysteme. Es vereint in einem Gehäuse die Funktion eines Abgleichventils, eines Regelventils und eines Differenzdruckreglers. Das Gehäuse besteht aus der entzinkungsbeständigen Legierung AMETAL®, Anschluss G2 mit Außengewinde nach ISO 228, Druckstufe PN 25.
Der TA-Modulator DN 40 ist für Heiz- und Kühlkreise in Gewerbe-, Industrie- und Wohngebäuden vorgesehen – überall dort, wo ein stabiler Durchfluss und eine konstante Temperatur unabhängig von schwankendem Differenzdruck im Netz aufrechterhalten werden müssen. Typische Anwendungen sind Fan-Coil-Geräte, lufttechnische Wärmetauscher, Kühldecken und Wärmeversorgungsstränge in Mehrzonensystemen. Er eignet sich sowohl für Neuanlagen als auch für Sanierungen, bei denen er die Kombination mehrerer Armaturen ersetzt und den hydraulischen Abgleich deutlich vereinfacht. Besonders geeignet ist er für Anlagen mit frequenzgeregelten Pumpen (VFD), bei denen sich die Betriebsbedingungen im laufenden Betrieb ändern.
Die einzigartig geformte EQM-Kennlinie sorgt im Vergleich zu standardmäßigen linearen Ventilen bei gleichem Einstellbereich für einen bis zu sechsmal größeren nutzbaren Hub. Das Ergebnis ist eine präzisere Anpassung des Durchflusses an den aktuellen Bedarf, eine stabilere Temperatur im versorgten Raum und die Vermeidung von Temperaturschwankungen, die durch geringe Durchflüsse verursacht werden. Für DN 40 kann der Durchfluss qmax stufenlos im Bereich von 1.000–6.500 l/h eingestellt werden (Einstellung 0,8–2,0), der Spindelhub beträgt 15 mm.
Der integrierte Differenzdruckregler begrenzt den Durchfluss automatisch auf den voreingestellten Wert und verhindert Überdurchflüsse im gesamten System. Gleichzeitig ermöglicht das Ventil die Messung von Durchfluss und verfügbarem Differenzdruck direkt vor Ort mit einem IMI Abgleichgerät – ohne Demontage der Rohrleitung. Diese Daten dienen der Systemdiagnose und der Optimierung der Pumpenleistung und tragen so zur Senkung der Betriebskosten bei.
Für DN 40 sind die Antriebe TA-Slider 500 (Schließkraft 500 N) oder TA-Slider 750 (750 N) vorgeschrieben – beide auch mit Sicherheitsfunktion erhältlich. Für den TA-Slider 750 muss ein Adapter bestellt werden (Best.-Nr. 322042-80800). Anschlussgewinde des Antriebs M30×1,5 (drückend/ziehend). Das Ventil kann in beliebiger Einbaulage installiert werden, wobei die am Gehäuse gekennzeichnete Durchflussrichtung einzuhalten ist. Für die Montage und Demontage des Antriebs ist oberhalb des Antriebs ein Freiraum von mindestens 20 mm vorzusehen (TA-Slider 500). IMI TA empfiehlt die Verwendung von Antrieben anderer Hersteller nicht – die Kompatibilität ist nicht gewährleistet.
Technische Daten (DN 40, Best.-Nr. 52 164-441):
PIBCV (Pressure Independent Balancing and Control Valve) vereint in einem Gehäuse drei Funktionen: hydraulischen Abgleich, Durchflussregelung und Differenzdruckregelung. Ein herkömmliches Regelventil drosselt den Durchfluss lediglich, verhindert jedoch nicht dessen Schwankungen bei Druckänderungen im Netz. Der TA-Modulator hingegen hält den eingestellten Durchfluss konstant, unabhängig davon, was in den benachbarten Kreisen geschieht – dadurch entfällt die Notwendigkeit, drei separate Armaturen zu installieren und einzustellen, und der hydraulische Abgleich des Systems wird deutlich vereinfacht.
Für DN 40 sind die Antriebe TA-Slider 500 und TA-Slider 750 vorgesehen. Der TA-Slider 500 wird direkt ohne Adapter angeschlossen. Der TA-Slider 750 erfordert einen separat zu bestellenden Adapter (Best.-Nr. 322042-80800). Beide Antriebe sind auch in einer Version mit Sicherheitsfunktion erhältlich. Antriebe anderer Hersteller empfiehlt IMI TA für dieses Ventil nicht – ihre Kompatibilität ist nicht gewährleistet und kann zu einer fehlerhaften Regelung führen.
Ja, das Ventil ist geprüft und zugelassen für Wasser und neutrale Flüssigkeiten einschließlich Frostschutzmischungen auf Basis von Monoethylenglykol oder Monopropylenglykol bis zu einer Konzentration von 57 %. Der Betriebstemperaturbereich von –10 bis +90 °C deckt übliche Kühl- und Heizungsanwendungen ab. Bei einer Medientemperatur unter +2 °C muss das Ventil mit einer dampfdichten Isolierung versehen werden, damit sich kein Eis an der Spindel bildet – IMI TA bietet hierfür eine Formisolierung aus EPP (Best.-Nr. 52 164-905) sowie eine Entlüftungsverlängerung an.
Die Einstellung des Durchflusses (qmax) erfolgt nach Demontage des Antriebs durch Drehen des Einstellrads auf den gewünschten Wert im Bereich 0,8–2,0. Ein Wert über 2,0 kann nicht eingestellt werden – dies ist eine konstruktive Begrenzung zur Sicherstellung der korrekten Kalibrierung des Antriebs. Die Messung von Durchfluss und verfügbarem Differenzdruck erfolgt durch Anschluss eines IMI TA Abgleichgeräts an die Messnippel am Ventilgehäuse; nach Eingabe von Ventiltyp, Nennweite und Ventileinstellung zeigt das Gerät den aktuellen Durchfluss direkt in l/h an.
