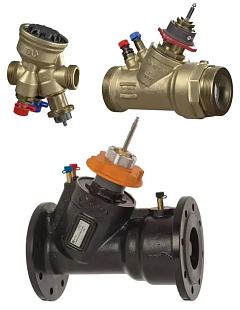

IMI TA TA-MODULATOR DN 25 ist ein druckunabhängiges Regel- und Abgleichventil für Heizungs- und Kühlsysteme. Der integrierte Δp-Regler hält den Volumenstrom im eingestellten Bereich von 340–1.750 l/h. Max. ΔpV 600 kPa. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | G 1 1/4" |
| Anschlusstyp | Außengewinde |
| Druck | PN 16 |
| Nennweite | DN 25 |
| Temperatur | -20...120 °C |
| Gewicht | 0.90 kg |
IMI TA TA-MODULATOR ist ein druckunabhängiges Regel- und Abgleichventil (PICV) für Heizungs- und Kühlsysteme. In einem Gehäuse vereint es eine präzise Durchflussregelung mittels einzigartiger EQM-Charakteristik, einen integrierten Differenzdruckregler sowie eine Messfunktion für die Systemdiagnose. Dadurch gewährleistet es auch bei starken Druckschwankungen im Netz einen stabilen Durchfluss, ohne dass ein externes Abgleichventil erforderlich ist.
Der TA-MODULATOR ist für den Einbau in Heizungs- und Kühlsystemen von Gebäuden vorgesehen, in denen eine präzise Regelung von Durchfluss und Temperatur erforderlich ist. Typische Einsatzbereiche sind Versorgungsstränge von Fan-Coils, Wärmetauschern, Kühldecken und Heizkörpern in Wohn-, Büro- und Industriegebäuden. Das Ventil löst Situationen, in denen der Druck im System schwankt und ein konventionelles Regelventil ohne ΔP-Kompensation seine Regelautorität verliert – der integrierte Differenzdruckregler kompensiert diese Schwankungen automatisch und hält den Durchfluss im eingestellten Bereich.
Die einzigartig geformte EQM-Charakteristik bietet im Vergleich zu linearen Ventilen einen bis zu sechsmal größeren nutzbaren Hub. Dies wirkt sich unmittelbar in einer präziseren Regelung der Medientemperatur und einer höheren Stabilität des Regelkreises über den gesamten Durchflussbereich aus. Das Ventil ist mit linearen proportionalen sowie Dreipunktantrieben kompatibel. Für DN 25 werden die Antriebe TA-Slider 160 und TA-TRI mit Anschlussgewinde M30×1,5 empfohlen. Das Regelverhältnis für DN 25 liegt über 75.
Der TA-MODULATOR ist mit integrierten Messnippeln ausgestattet, an die ein IMI TA-Abgleichgerät angeschlossen werden kann. Ohne Eingriff in die Rohrleitung oder Außerbetriebnahme des Kreises können direkt am Ventil der aktuelle Durchfluss, die Differenzdruckhöhe ΔH und die Medientemperatur gemessen werden. Der rot gekennzeichnete Nippel dient zur Messung von Temperatur und Differenzdruck (nach Öffnen des Bypasses des ΔP-Reglers), der blaue zur Durchflussmessung. Diese Funktion vereinfacht sowohl die Inbetriebnahme des Systems als auch die laufende Diagnose im Betrieb.
Technische Daten DN 25 (Art.-Nr. 52164425):
Für DN 25 werden die Antriebe TA-Slider 160 und TA-TRI mit Anschlussgewinde M30×1,5 empfohlen. Die minimale Schließkraft des Antriebs muss 190 N betragen. Der maximal empfohlene Druckverlust beim Schließen (ΔpVclose) beträgt 400 kPa mit dem Antrieb TA-TRI bzw. 600 kPa mit dem TA-Slider 160. Für optimale Regelergebnisse empfiehlt IMI TA die Verwendung von Antrieben aus dem eigenen Produktsortiment; Antriebe anderer Hersteller müssen die genannten Anforderungen an Hubbereich und Schließkraft erfüllen.
Die Durchflusseinstellung erfolgt über das Einstellrad nach Demontage des Antriebs. Für DN 25 stehen die Positionen 1 bis 10 zur Verfügung: Position 1 entspricht einem Durchfluss von 340 l/h, Position 10 einem Durchfluss von 1 750 l/h. Stellen Sie das Ventil nicht über Position 10 ein – so stellen Sie die korrekte Kalibrierung des Antriebs sicher. Zur Erleichterung der Einstellung ist ein optionales Hilfsmittel erhältlich (Art.-Nr. 52 164-950). Die Einstellung kann außerdem mit einer Schutzkappe gegen unbefugte Manipulation gesichert werden (siehe unten).
Ja. Nach Demontage des Antriebs wird ein IMI TA-Abgleichgerät an die integrierten Messnippel angeschlossen. Nach Eingabe von Ventiltyp, Nennweite und Einstellwert zeigt das Gerät den aktuellen Durchfluss an – ohne dass der Kreis außer Betrieb genommen oder in die Rohrleitung eingegriffen werden muss. Über den rot gekennzeichneten Nippel kann nach Öffnen des Bypasses des ΔP-Reglers auch die Differenzdruckhöhe ΔH gemessen werden; derselbe Nippel dient ebenfalls zur Messung der Medientemperatur.
Das Ventil ist für Wasser, neutrale Flüssigkeiten und Frostschutzmischungen auf Glykolbasis (Ethylenglykol oder Propylenglykol) bis zu einer Konzentration von 57 % geeignet. Die Wasserqualität muss der jeweiligen nationalen Norm entsprechen, einschließlich des Gehalts an freien und gelösten Gasen gemäß VDI 2035. Die Nichteinhaltung der Anforderungen an die Medienqualität kann die Lebensdauer des Ventils verkürzen oder Betriebsgeräusche verursachen.
Ja. Für Ventile DN 10–32, also auch DN 25, ist optional eine Schutzkappe mit Sicherungsring (Art.-Nr. 52 164-100) für das Gewinde M30×1,5 erhältlich, die eine unbefugte Änderung der Durchflussvoreinstellung mechanisch verhindert. Zusätzlich können eine Wärmedämmung aus EPP (Art.-Nr. 52 164-903), eine Spindelverlängerung um 30 mm (Art.-Nr. 2201-30.700 oder 2002-30.700) sowie eine Verlängerung des Messnippels um 60 mm (Art.-Nr. 52 179-006) bestellt werden.
