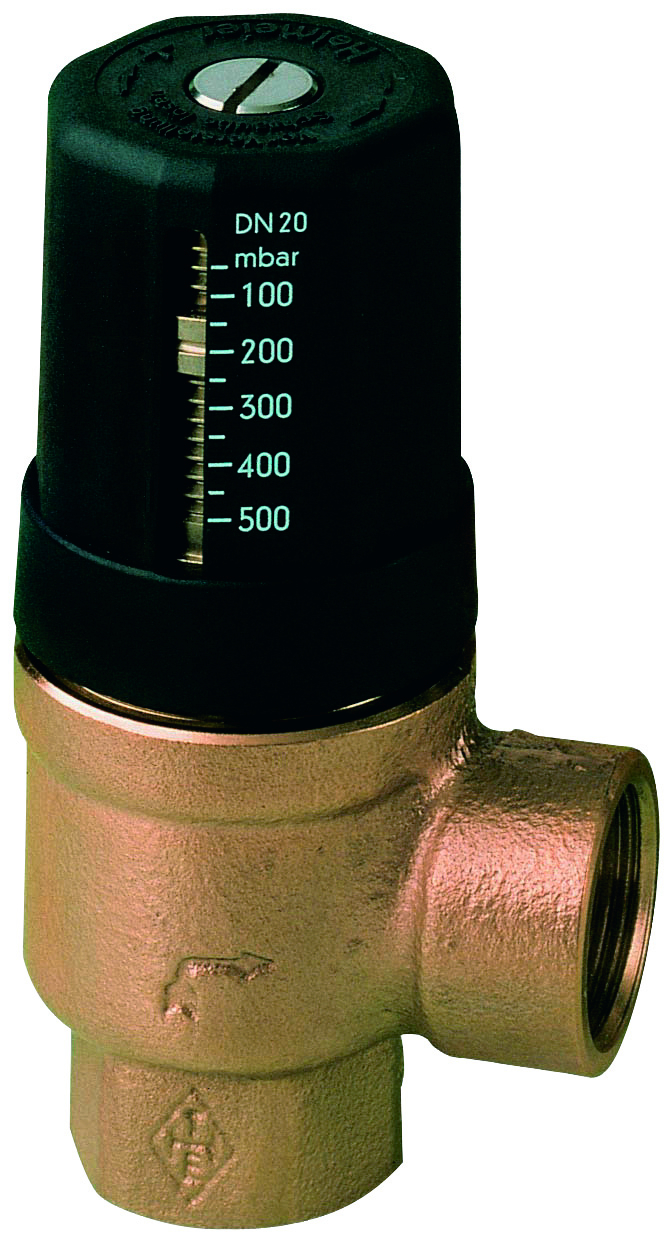

Der proportionale Überströmventil mit stufenloser Druckeinstellung IMI Hydrolux findet Anwendung in Heiz- und Kühlsystemen mit Zwangsumlauf für deren korrekte Ausbalancierung. Es verhindert übermäßige Geräuschentwicklung im System, gleicht Druckdifferenzen aus und beugt Überströmungen vor. In Systemen mit einem Gasheizkessel kann das Hydrolux-Ventil auch zur Sicherstellung des minimalen Durchflusses verwendet werden.

Am Ventil kann die genaue Druckdifferenz eingestellt werden, die das Ventil dann bei der Ausbalancierung des Systems einhält. Alle Druckschwankungen, die durch Änderungen des Durchflusses im System verursacht werden, werden so eliminiert. Bei einem Durchflussabfall steigt die Druckdifferenz, auf die das Ventil mit einer Öffnung des Systems reagiert. Dadurch wird die Druckdifferenz relativ stabil gehalten.

Anwendungsbeispiele

1. Öl-/Gaskessel
2. Gasheizkessel
3. Heizkreis
4. Heizkörper
5. 3- und 4-Wege-Mischventil
6. Verteiler
7. Ausgleichsventil TA STAD

A. Heizsystem ohne Mischung. Das Hydrolux-Ventil wird zwischen Saug- und Druckstutzen der Umwälzpumpe installiert.

B. Heizsystem mit Dreiwege-Mischventil. Das Hydrolux-Ventil wird zwischen Vorlauf- und Rücklaufleitung installiert.

C. Heizsystem mit Vierwege-Ventil. Das Hydrolux-Ventil wird zwischen Vorlauf- und Rücklaufleitung installiert.

D. Heizsystem mit Gasheizkessel. Das Hydrolux-Ventil wird zwischen Vorlauf- und Rücklaufleitung installiert.

E. System mit mehreren Heizkreisen. Das Hydrolux-Ventil wird zwischen Vorlaufleitung und Verteiler installiert.
