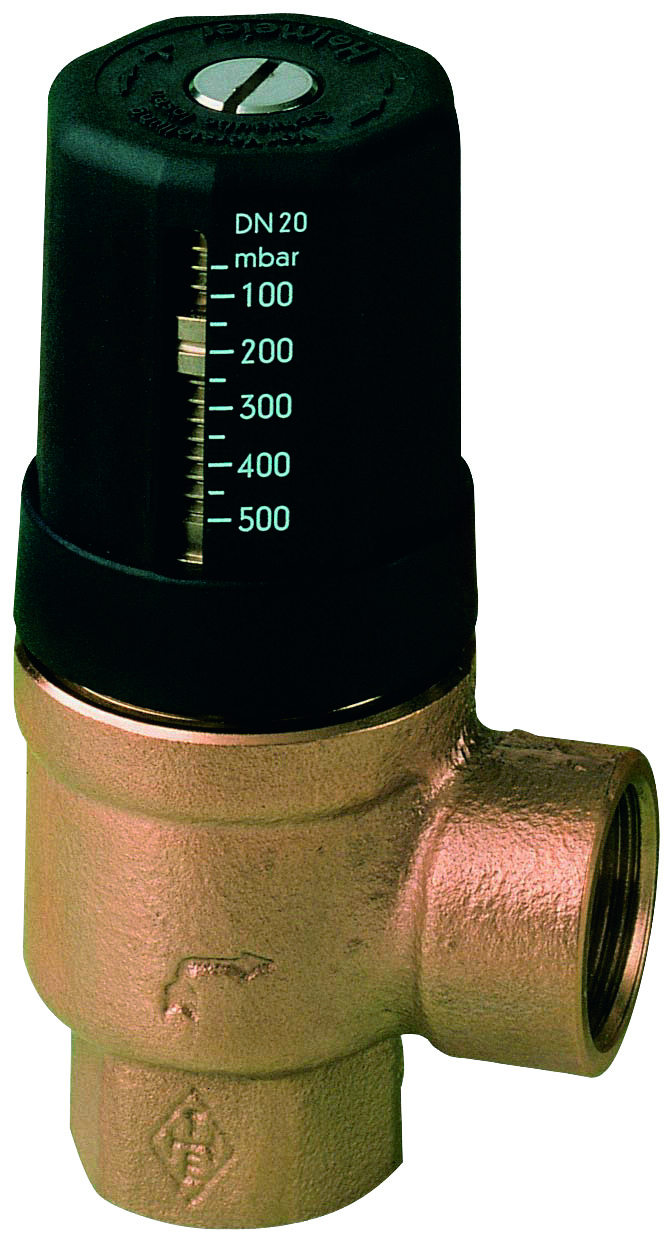

Der proportionale Überströmventil mit stufenloser Druckeinstellung IMI Hydrolux findet Anwendung in Heiz- und Kühlsystemen mit Zwangsumlauf für deren korrekte Balance. Es verhindert übermäßige Geräuschentwicklung im System, gleicht Druckdifferenzen aus und beugt Überströmungen vor. In Systemen mit einem Gasheizkessel kann das Hydrolux-Ventil auch zur Sicherstellung des minimalen Durchflusses verwendet werden.

Am Ventil kann die genaue Druckdifferenz eingestellt werden, an die sich das Ventil bei der Systembalance hält. Alle durch Durchflussänderungen im System verursachten Druckschwankungen werden somit eliminiert. Bei einem Durchflussabfall steigt die Druckdifferenz, auf die das Ventil mit der Öffnung des Systems reagiert. Dadurch bleibt die Druckdifferenz relativ stabil.

Anwendungsbeispiele

1. Öl-/Gaskessel
2. Gasheizkessel
3. Heizkreis
4. Heizkörper
5. 3- und 4-Wege-Mischventil
6. Verteiler
7. Abgleichventil TA STAD

A. Heizsystem ohne Mischung. Das Hydrolux-Ventil wird zwischen Saug- und Druckstutzen der Umwälzpumpe installiert.

B. Heizsystem mit Dreiwege-Mischventil. Das Hydrolux-Ventil wird zwischen Vorlauf- und Rücklaufleitung installiert.

C. Heizsystem mit Vierwegeventil. Das Hydrolux-Ventil wird zwischen Vorlauf- und Rücklaufleitung installiert.

D. Heizsystem mit Gasheizkessel. Das Hydrolux-Ventil wird zwischen Vorlauf- und Rücklaufleitung installiert.

E. System mit mehreren Heizkreisen. Das Hydrolux-Ventil wird zwischen Vorlaufleitung und Verteiler installiert.
