Das Strangregulierventil Tacosetter Bypass 100 ist für den Einsatz zur direkten Regelung, Anzeige und Begrenzung des Durchflusses in Heizungsanlagen bestimmt. Zu den wichtigsten Vorteilen des Ventils gehören der präzise und schnelle hydraulische Abgleich der Anlage, das direkte Ablesen des eingestellten Durchflusses, der geringe Druckverlust und der wartungsfreie Betrieb.

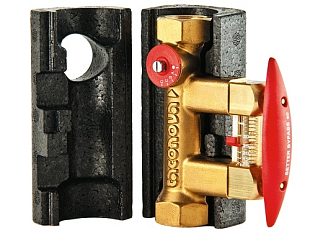

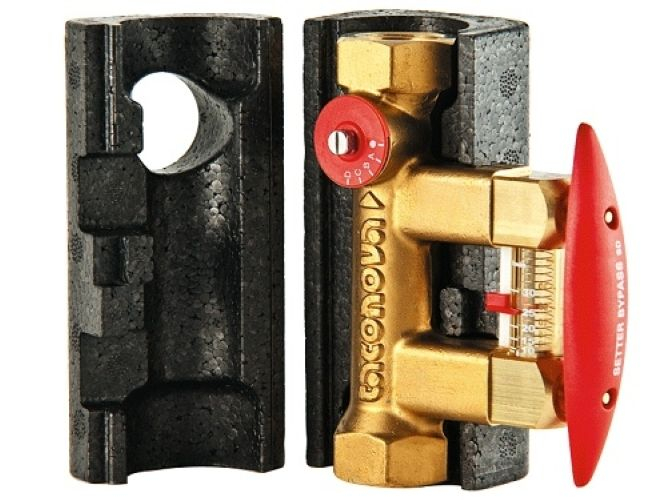

Ausführung mit Isolierschale.

Funktion

Parallel zum Hauptstrom geführter, automatischer absperrender Bypass mit Mess- und Anzeigeeinheit.

Die Messeinheit (l/min.) befindet sich im Bypass des Hauptstroms und hat keinen permanenten Durchfluss. Sie wird bei Bedarf durch Drücken des Griffs mittels integrierter Klappen aktiviert. Das Ein- oder Ausschalten der Messeinrichtung hat keinen Einfluss auf den Hauptdurchfluss.

Medien

• Wasser mit entsprechenden Korrosionsschutz- und Frostschutzzusätzen
• Heizungs- oder Kühlwasser
• Trinkwasser (Zertifikate SVGW, ACS)

Eigenschaften

• Ausführung mit Innengewinde
• Direkte visuelle Kontrolle des Durchflusses
• Die gewünschte Wassermenge kann jederzeit präzise und stufenlos eingestellt werden
• Es sind keine zusätzlichen Geräte, Diagramme oder Tabellen erforderlich
• Wartung ist bei vollem Systemdruck möglich
• Medientemperatur max. 100 °C (mit Isolierschale -30...+130 °C)
• Betriebsdruck max. 10 bar

Verwendete Materialien

• Ventilgehäuse aus Messing
• Messrohr aus Kunststoff
• Innenteile aus Edelstahl, Messing und Kunststoff
• Sichtrohr aus hitzebeständigem und schlagfestem Kunststoff
• Dichtung aus EPDM
