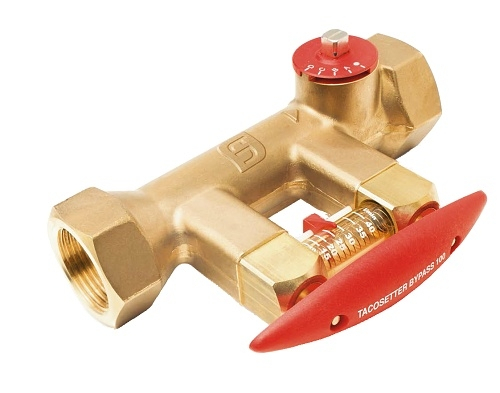

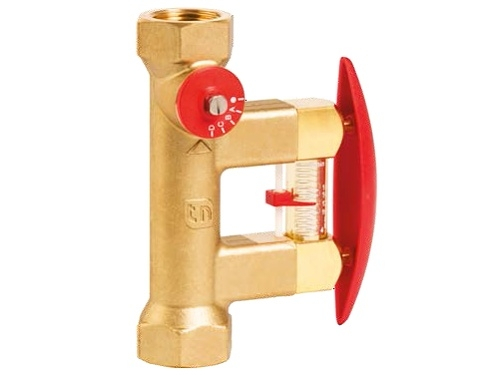

Abgleichventil Tacosetter Bypass 100 ist für den Einsatz zur direkten Regelung, Anzeige und Begrenzung des Durchflusses in Heizsystemen bestimmt. Zu den Hauptvorteilen des Ventils gehören das präzise und schnelle Abgleichen des Systems, das direkte Ablesen des eingestellten Durchflusses, der geringe Druckverlust und der wartungsfreie Betrieb.

Funktion

Parallel zum Hauptstrom geführter, automatischer Absperr-Bypass mit Mess- und Anzeigeeinheit.

Die Messeinheit (l/min.) befindet sich im Bypass des Hauptstroms und hat keinen dauerhaften Durchfluss. Sie wird bei Bedarf durch Drücken des Griffs mittels eingebauter Klappen aktiviert. Das Ein- oder Ausschalten des Messgeräts hat keinen Einfluss auf den Hauptdurchfluss.

Medien

• Wasser mit entsprechenden Korrosionsschutz- und Frostschutzadditiven
• Heiz- oder Kühlwasser
• Trinkwasser (Zertifikate SVGW, ACS)

Eigenschaften

• Ausführung mit Innengewinde
• Direkte visuelle Kontrolle des Durchflusses
• Die gewünschte Wassermenge kann jederzeit genau und stufenlos eingestellt werden
• Keine zusätzlichen Geräte, Diagramme oder Tabellen erforderlich
• Wartung ist bei vollem Systemdruck möglich
• Medientemperatur max. 100 °C
• Betriebsdruck max. 10 bar

Verwendete Materialien

• Ventilgehäuse aus Messing
• Messrohr aus Kunststoff
• Innenteile aus Edelstahl, Messing und Kunststoff
• Sichtrohr aus hitzebeständigem und schlagfestem Kunststoff
• Dichtungen aus EPDM
