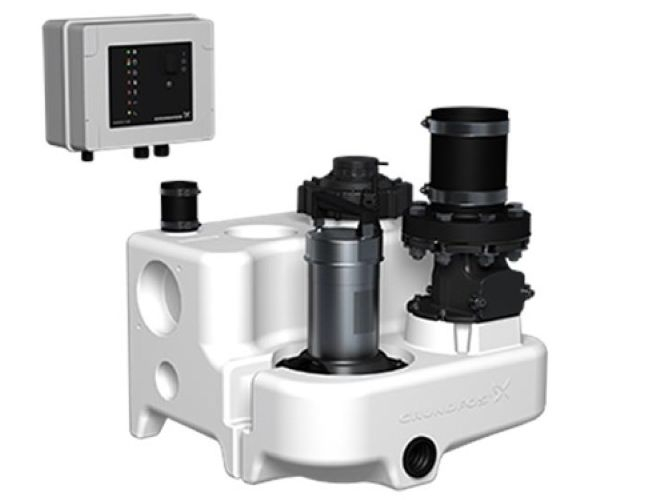

Multilift ist eine komplette Hebeanlage, die für die Förderung von Abwasser vorbereitet ist. Sie wird insbesondere in Ein- und Zweifamilienhäusern eingesetzt.

Sie besteht aus

• einem vollständig integrierten Sammelbehälter mit Pumpe und Tauchmotor
• einem Rückschlagventil
• einem Druckstutzenadapter mit flexiblem Anschlussstück DN100, montiert am Sammelbehälter
• einer Steuerung
• einem Niveausensor

Der Sammelbehälter verfügt über 7 Zuläufe am Umfang. Rückseitige Zuläufe 2x DN100, seitliche Zuläufe 2x DN100, Zulauf DN100 an der Oberseite des Behälters, 2x DN50.

Die korrosionsbeständigen Polyethylen-Sammelbehälter Multilift sind gasdicht und wasserdicht und lassen keine Gerüche durch. Die abgeschrägte Bodenkonstruktion reduziert die Restwassermenge und begrenzt die Sedimentbildung.

Installationsbeispiel

Pumpe

Pumpe mit Freistromlaufrad, wartungsfreiem Tauchmotor und Ölkammer mit physiologisch unbedenklicher Ölfüllung zwischen zwei Gleitringdichtungen.

Steuerung

Die Steuerung LC220 mit Mikroprozessor ist mit einem Display zur vollständigen Überwachung ausgestattet. Pumpe und Sensor sind über ein 4 m oder 10 m langes Kabel und Rohr mit der Steuerung verbunden. Das Netzkabel ist 1,5 m lang und mit einem Stecker ausgestattet (einschließlich Phasenwender für den 3-Phasen-Motor). Berührungsloser, resistiver, piezoelektrischer Drucksensor, anschließbar im Schaltschrank, von der Steuerung überwacht, mit millimetergenauer Präzision und Anzeige der Werte auf dem Display. Das Druckrohr ist im Behälter gegen Verstopfung gesichert, ohne bewegliche Teile im Abwasser.

Funktionen der Steuerung

• Ein-/Ausschaltung auf Grundlage eines kontinuierlichen Signals vom resistiven piezoelektrischen Sensor
• Motorschutz bei Trockenlauf durch Begrenzung der Laufzeit mit anschließendem Notbetrieb
• Automatische 24-Stunden-Testläufe während längerer Stillstandszeiten
• Betriebsdaten zu: Betriebsstatus (Betrieb, Störung), Zeit für Service/Wartung einmal jährlich (optional ein/aus über DIP-Schalter)
• Alarmanzeige: Fehler der Phasenfolge und Phasenausfall, Sensorstörung, Alarm bei hohem Wasserstand, potenzialfreier Kontakt für Sammelalarm
• Automatischer oder manueller Alarm-Reset (optional über DIP-Schalter)
• Einfache Wahl des Einschaltpegels 180 oder 250 mm (über DIP-Schalter)
