Kompakte, anschlussfertige Hebeanlage zur Entwässerung von Waschbecken, Duschen und Badewannen.

Kompakt und überflutbar

Vollständig überflutbare Konstruktion für einfache Installation auch in beengten Räumen.

Anschlussfertig

Einfache Installation dank komplettem Set, das sofort einsatzbereit ist.

Geruchloser Betrieb

Integrierter Aktivkohlefilter sorgt für geruchsfreie Entlüftung.

Flexibler Anschluss

Bis zu vier Anschlussmöglichkeiten für Waschbecken, Duschen und Badewannen (DN 40/50 und DN 32).

Gefördertes Medium

• Zur Sammlung und Förderung von Wasser in Wohnbereichen:
• Abwasser ohne Fäkalien
• Förderung von Abwasser gemäß 12050
• Die Abwasserhebeanlage erfüllt die Anforderungen der Norm EN 12050-2.

Konstruktion

• Kompakte, vollständig überflutbare Hebeanlage mit Tauchpumpe, anschlussfertig.
• Pegelmessung erfolgt über einen vertikalen Schwimmerschalter.
• Entlüftung ist im Gehäuse integriert und mit einem Aktivkohlefilter ausgestattet.
• Bis zu vier Anschlüsse verfügbar:
  • 1× Zulauf 40 mm (DN 40), ohne Rückschlagventil, nach oben ausgeführt, ab Werk verschlossen.
  • 2× Zulauf 40/50 mm (DN 40/50), mit Rückschlagventil, horizontal nach links und rechts ausgeführt, ab Werk geöffnet.
  • 1× Druckanschluss 32 mm (DN 32), mit Rückschlagventil, horizontal nach rechts ausgeführt, ab Werk geöffnet.

Lieferumfang

• 1× Dichtmanschette für HT-Rohr DN 32 (32 mm)
• 2× Schlauchschelle 32–50 mm
• 2× Zulaufanschluss DN 50 (50 mm)
• 2× Dichtmanschette für HT-Rohr DN 40/50 (40/50 mm)
• 2x Rückschlagklappe
• 2× Rohrschelle 50–70 mm
• 2× Schlauchschelle 32–50 mm
• 2× Dichtstopfen
• 6× O-Ring
• Verankerung (Auftriebssicherung): 2× Befestigungswinkel mit Schrauben und Dübeln
• Montage- und Betriebsanleitung

Betriebsdaten

• Zulässiger Einsatzbereich - Medientemperatur T: 3 °C
• Max. Medientemperatur, kurzzeitig bis 5 Min. T: 75 °C
• Umgebungstemperatur T: 3 °C
• Maximaler Betriebsdruck PN: 1 bar
• Maximales Schaltvolumen V: 1 l

Motordaten

• Netzanschluss: 1~230 V, 50 Hz
• Spannungstoleranz: ±10 %
• Nennleistung des Motors P2: 0,15 kW
• Nenndrehzahl n: 2800 1/min
• Nennstrom IN: 1,2 A
• Isolationsklasse: F
• Schutzart des Motors: IP68
• Max. Schalthäufigkeit t: 20 1/h

Materialien

• Material des Behälters: ABS

Installationsmaße

• Rohranschluss auf der Saugseite: DN 40 (40 mm)
• Rohranschluss auf der Druckseite: DN 32 (32 mm)

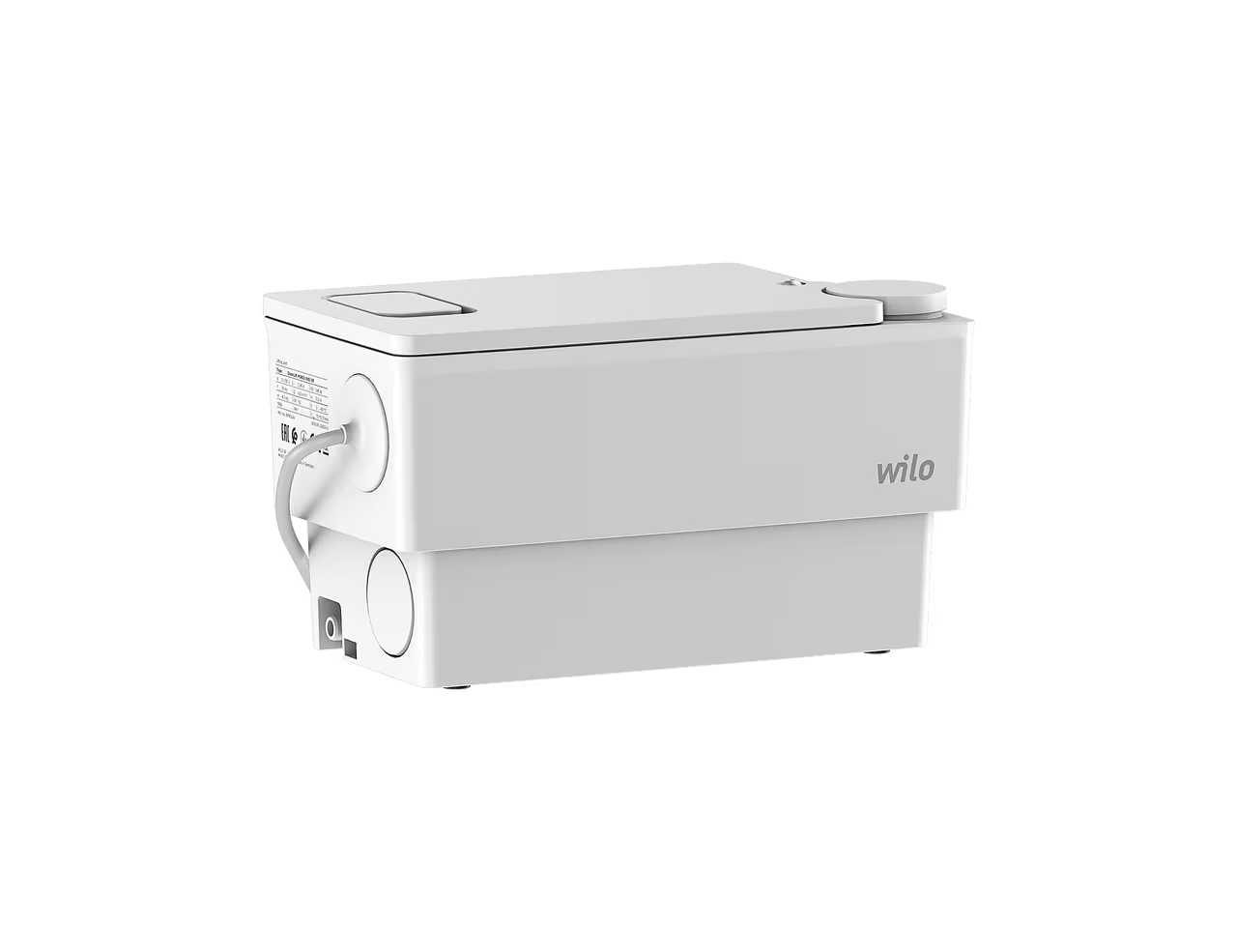

Wilo DrainLift MINI3-XXS-EF ist die ideale Lösung für eine zuverlässige und hygienische Entwässerung von Abwasser ohne Fäkalien aus Waschbecken, Duschen und Badewannen in Haushalten, in denen eine Schwerkraftentwässerung nicht möglich ist.
