Kompakte, anschlussfertige Hebeanlage mit Alarmkontakt zur Entwässerung von Waschbecken, Duschen, Badewannen und Kondensatkesseln.

Kompakt und bereit

Einfache Installation dank komplettem Set, das sofort einsatzbereit ist.

Integrierter Alarm

Akustischer Alarm und potenzialfreier Kontakt zur Signalisierung eines hohen Wasserstands.

Geruchloser Betrieb

Integrierter Aktivkohlefilter sorgt für eine geruchsfreie Entlüftung.

Flexible Anwendung

Bis zu 4 Zuläufe (DN 40/50), Druckleitung (DN 32/40), auch für Kondensat geeignet (ab pH 2,5).

Gefördertes Medium

• Zur Sammlung und Förderung von Wasser in Wohngebieten:
• Abwasser ohne Fäkalien
• Kondensat (ab pH-Wert 2,5) – nicht in reiner Form, nur gemischt mit Abwasser aus einem anderen Zulauf.
• Förderung von Abwasser gemäß 12050
• Die Abwasserhebeanlage erfüllt die Anforderungen der Norm EN 12050-2.

Konstruktion

• Kompakte, anschlussfertige Hebeanlage mit Tauchpumpe.
• Pegelmessung erfolgt über einen Pegelsensor.
• Entlüftung im Innengehäuse mit Aktivkohlefilter integriert.
• Integrierter Summer und potenzialfreier Alarmkontakt (max. 42 V=, 500 mA, Öffnerkontakt NC) zur Signalisierung eines hohen Wasserstands.
• Der Tankdeckel verschließt das Gerät vollständig.
• Bis zu vier Anschlüsse verfügbar:
  • 1× Zulauf DN 40 (40 mm), ohne Rückschlagventil, nach oben, ab Werk geschlossen.
  • 2× Zulauf DN 40/50 (40/50 mm), mit Rückschlagventil, horizontal links/rechts, ab Werk geöffnet.
  • 1× Druckanschluss DN 32/40 (32/40 mm), mit Rückschlagventil, nach oben, ab Werk geöffnet. Möglichkeit des horizontalen Druckanschlusses rechts (Öffnung ab Werk geschlossen).

Lieferumfang

• 1× Dichtmanschette für HT-Rohr DN 32/40 (32/40 mm)
• 2× Schlauchschelle 32–50 mm
• 2× Zulaufanschluss DN 50 (50 mm)
• 2× Dichtmanschette für HT-Rohr DN 40/50 (40/50 mm)
• 2x Rückschlagklappe
• 2× Rohrschelle 50–70 mm
• 2× Schlauchschelle 32–50 mm
• 2× Dichtstopfen
• 6× O-Ring
• Verankerung (Auftriebssicherung): 2× Befestigungswinkel mit Schrauben und Dübeln
• Notentleerungsset (Entwässerungsschlauch, Schlauchschelle, Dichtstopfen)
• Set für Saughöhe
• Set für horizontalen Druckanschluss
• Montage- und Bedienungsanleitung

Betriebsdaten

• Zulässiger Einsatzbereich - Medientemperatur T: 3 °C
• Umgebungstemperatur T: 3 °C
• Maximaler Betriebsdruck PN: 1 bar
• Maximales Schaltvolumen V: 3,2 l

Motordaten

• Netzanschluss: 1~230 V, 50 Hz
• Spannungstoleranz: ±10 %
• Nennleistung des Motors P2: 0,45 kW
• Nenndrehzahl n: 2800 1/min
• Nennstrom IN: 3,5 A
• Isolationsklasse: F
• Schutzart des Motors: IP68
• Max. Schalthäufigkeit t: 20 1/h

Materialien

• Material des Tanks: ABS

Einbaumaße

• Rohranschluss auf der Saugseite: DN 40 (40 mm)
• Rohranschluss auf der Druckseite: DN 32/40 (32/40 mm)

Bestellinformationen

• Marke: Wilo

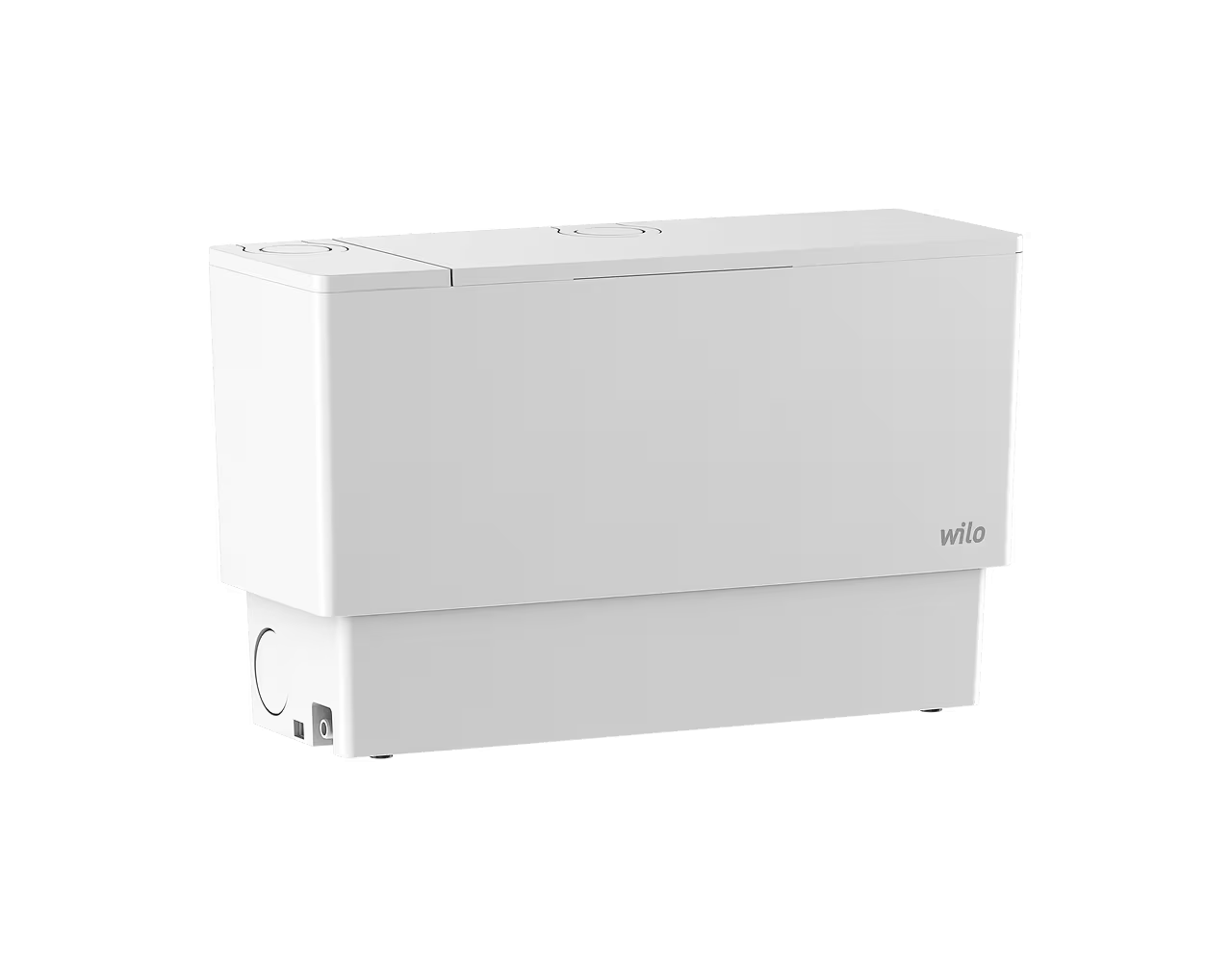

• Produktname: DrainLift MINI5-XS/C-EF
• Nettogewicht ca. m: 7,5 kg
• Artikelnummer: 6095129

Wilo DrainLift MINI5-XS/C-EF ist eine vielseitige Hebeanlage, ideal für die zuverlässige Entwässerung von Waschbecken, Duschen, Badewannen und Kondensat aus Kesseln in Haushalten, mit zusätzlicher Sicherheit durch integrierten Alarm.
