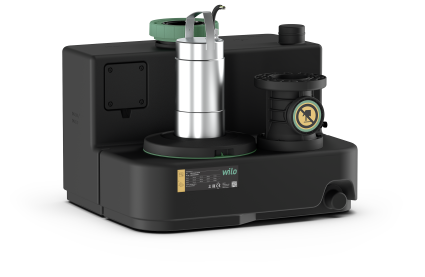

Das Hebeanlage Wilo Drainlift SANI-M.16/M523/1-EF ist zum Abpumpen von Abwasser mit Fäkalienanteil bestimmt, wenn es nicht durch Schwerkraft in die Kanalisation abgeleitet werden kann oder bei rückstausicherer Entwässerung, wenn der Abfluss unterhalb der Rückstauebene liegt. Die Anlage ist kompakt und sofort anschlussfertig und betriebsbereit.

Der Sammelbehälter ist luft- und wasserdicht mit einem geneigten Zulaufboden. Dank des transparenten Deckels und der Reinigungsöffnung an der Rückschlagklappe sind Wartung und Reinigung einfach. Hohe Zuverlässigkeit wird durch korrosionsbeständiges Material aus technischen Kunststoffen und Edelstahl gewährleistet. Ein großer Vorteil der Anlage ist der hohe Durchfluss, das große Schaltvolumen, der thermische Motorschutz und der autonome Alarm. Der Füllstand im Behälter wird mit einem Füllstandssensor mit analogem Ausgang 4...20 mA gemessen.

Die Hebeanlage wird automatisch durch das Schaltgerät Wilo-Control MS-L gesteuert. Im Störungsfall wird ein autonomer Alarm ausgelöst. Störmeldungen werden über einen potenzialfreien Kontakt übertragen. Das Schaltgerät ermöglicht die Einstellung der Nachlaufzeit. Die Stromversorgung erfolgt über ein 1,5 m langes Kabel mit Schuko-Stecker.

Der Drainlift SANI-M.16 ist die ideale Wahl für Einfamilienhäuser und Doppelhaushälften mit unkontrollierter Abwasserentsorgung.

Funktion

Das Abwasser wird über eine Rohrleitung in den Sammelbehälter der Hebeanlage geleitet. Sobald das Schaltvolumen erreicht ist, schaltet sich die Pumpe ein und fördert das Wasser in die angeschlossene Druckleitung. Nach Erreichen des Abschaltpunktes schaltet sich die Pumpe wieder aus.

Bei einem zu hohen Füllstand schaltet sich die Pumpe ein und eine Warn-LED beginnt an der Station zu blinken. Ein interner akustischer Alarm und der Ausgang für die Sammelstörmeldung werden aktiviert.
