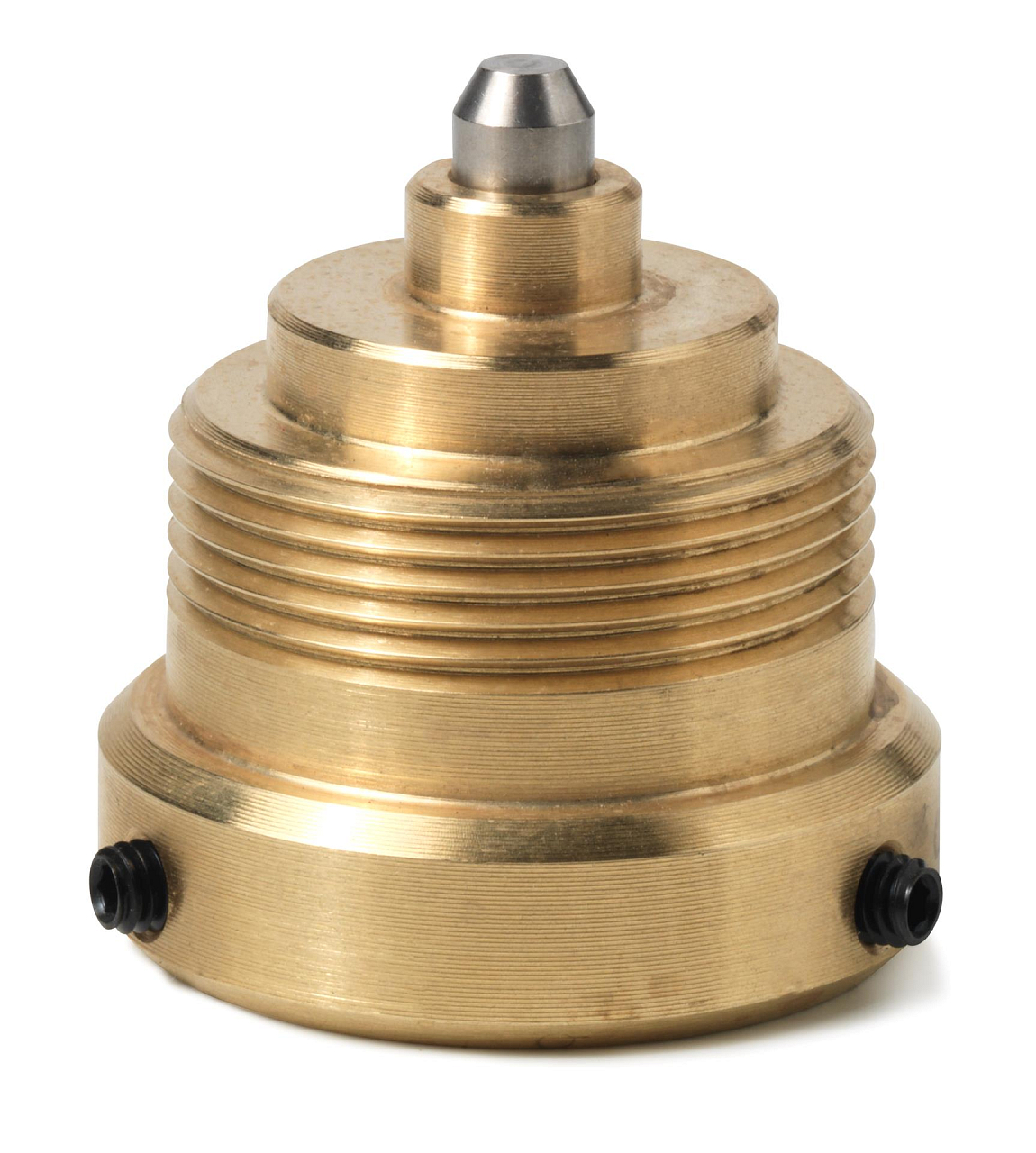

Der Adapter AL100 dient zur Montage von elektrischen Stellantrieben der Reihen SSP31..., SSP81... und SSP61... auf ältere Ventiltypen 2W..., 3W... und 4W..., die nicht direkt mit einer Überwurfmutter M30 × 1,5 kompatibel sind.

Anwendung

Der Adapter ist für die Installation von SSP...-Antrieben auf Siemens-Ventilen älterer Baureihen bestimmt:

• 2W... – Zweiwegeventile
• 3W... – Dreiwegeventile
• 4W... – Dreiwegeventile mit T-Bypass

Eigenschaften

• Ermöglicht die direkte Montage von SSP...-Antrieben auf ältere Ventiltypen
• Anschlussgewinde: M30 × 1,5
• Lieferung mit Montageanleitung Nr. 74 319 0302 0

Hinweis

Die Verwendung von SSP...-Antrieben in Verbindung mit Ventilen anderer Hersteller (als Siemens) führt zum Erlöschen der von Siemens angebotenen Garantie. Für einen störungsfreien Betrieb müssen die Ventile folgende Anforderungen erfüllen:

• Gewindeanschluss mit Überwurfmutter M30 × 1,5
• Nennkraft F ≤ 160 N
• Maß x (bei vollständig geöffnetem Ventil): x > 9,0 mm
• Maß y (bei vollständig geschlossenem Ventil): y = 14,5 mm
