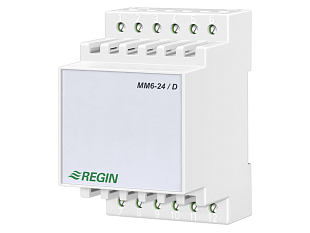

Regin MM6-24/D ist ein Min-/Max-Signalselektor zum Vergleich von bis zu 6 Eingangssignalen 0–10 V DC. Er wertet den niedrigsten und den höchsten Wert an zwei unabhängigen Ausgängen aus. Versorgung 24 V AC, Montage auf DIN-Schiene. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Gewicht | 0.10 kg |
Regin MM6-24/D ist ein Min-/Max-Signalselektor, der bis zu 6 analoge Eingangssignale 0–10 V DC vergleicht und den niedrigsten Wert an den Min-Ausgang sowie den höchsten Wert an den Max-Ausgang weitergibt. Er dient als Hilfsmodul in Mess- und Regelsystemen, typischerweise in zonenbasierten Steuerungssystemen für Lüftungstechnik und Heizung.
MM6-24/D wird in Mehrzonenregelungen eingesetzt, bei denen die Zone mit dem geringsten Heiz- oder Kühlbedarf den Sollwert für das Hauptsystem vorgeben soll. Eine weitere typische Anwendung ist die Begrenzung der Mindesttemperatur in Flüssigkeits-Wärmerückgewinnungssystemen.
Das Modul verfügt über ein kompaktes Gehäuse zur Montage auf einer DIN-Schiene und lässt sich dadurch einfach in bestehende Schaltschränke neben anderen MSR-Komponenten integrieren. Es erfordert keine Einstellung – die Funktion ist hardwareseitig fest vorgegeben.
An die Eingänge 1 bis 6 können Sie eine beliebige Anzahl von 0–10 V DC-Signalen anschließen (von zwei bis sechs). Nicht verwendete Eingänge bleiben offen und werden bei der Auswertung nicht berücksichtigt. Das Modul wählt aus den angeschlossenen Signalen parallel sowohl das Minimum als auch das Maximum aus – beide Ausgänge können gleichzeitig genutzt werden.
Die Abweichung des Ausgangssignals vom Eingangssignal beträgt weniger als ±3 %, sodass der Ausgang ohne weitere Signalaufbereitung direkt auf einen nachgeschalteten Regler geführt werden kann.
Das Modul verfügt über keine Schalter, Potentiometer oder Konfigurationssoftware. Nach Anschluss der 24 V AC-Versorgung und der Eingangssignale ist es sofort betriebsbereit. Die Leistungsaufnahme beträgt 3 W, sodass auch ein kleineres Netzteil es zusammen mit weiteren Regelungskomponenten versorgen kann.
Technische Parameter:
Typischerweise in Mehrzonensystemen für Heizung und Kühlung, bei denen eine gemeinsame Quelle auf die Zone mit dem höchsten oder niedrigsten Bedarf reagieren soll. Sie schließen die Signale der Zonenregler an die Eingänge an und führen den Min- oder Max-Ausgang auf den Hauptregler. Eine weitere Anwendung sind Wärmerückgewinnungssysteme, in denen das Modul die minimale Flüssigkeitstemperatur überwacht.
Nein. Das Modul arbeitet mit 2 bis 6 Eingängen. Nicht verwendete Eingänge bleiben offen (open) und gehen nicht in den Vergleich von Minimum und Maximum ein.
Ja. Beide 0–10 V DC-Ausgänge arbeiten unabhängig voneinander und können gleichzeitig genutzt werden – zum Beispiel das Minimum für die Heizungsregelung und das Maximum für die Kühlungsregelung oder den Schutz vor Überhitzung.
Nein. MM6-24/D verfügt über keine Einstellelemente und keine Konfigurationssoftware. Es genügt, das Modul auf der DIN-Schiene zu befestigen, die 24 V AC-Versorgung anzuschließen und die Ein- und Ausgangssignale zu verdrahten – das Modul nimmt sofort den Betrieb auf.
Die Abweichung des Ausgangssignals vom ausgewählten (minimalen oder maximalen) Eingangssignal beträgt weniger als ±3 %. Für übliche Regelungsanwendungen in der HLK ist das eine ausreichende Genauigkeit, und der Ausgang kann direkt auf einen weiteren Regler geführt werden.
