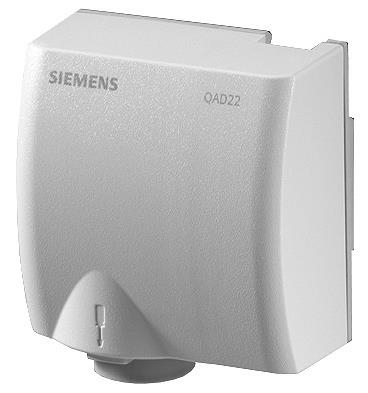

Der Anlegetemperaturfühler QAD2012 ist für die Messung der Rohrtemperatur konzipiert. Dieser Fühler verwendet einen Pt 1000 Sensor mit einem Temperaturbereich von -30 bis +130 °C und einer Zeitkonstante von 3 Sekunden. Der Fühler ist geeignet für Anwendungen, die die Steuerung oder Begrenzung der Medientemperatur in Rohrleitungen beinhalten.

Hauptfunktionen

• Messung der Rohrtemperatur
• Steuerung und Begrenzung der Durchlauftemperatur
• Begrenzung der Rücklauftemperatur
• Steuerung der Warmwassertemperatur

Technische Spezifikationen

• Temperaturbereich: -30...+130 °C
• Zeitkonstante: 3 Sekunden
• Genauigkeit: gemäß Pt 1000 Charakteristik
• Schutzgehäuse: IP42 gemäß IEC 60529
• Messart: passiv

Mechanisches Design

• Zweiteiliges Kunststoffgehäuse mit abnehmbarem Deckel
• Flexibles Verbindungsblech zur Anpassung an die Rohrleitungsoberfläche
• Montageband für Rohrdurchmesser von 15 bis 140 mm
• Anschlussklemme für max. 1x 2,5 mm²

Montageanleitung

• Platzierung je nach Anwendung: im Heizsystem direkt hinter der Pumpe oder nach dem Mischventil
• Korrekte Befestigung mit verstellbarem Band
• Das Wasser muss an der Messstelle gut durchmischt sein
