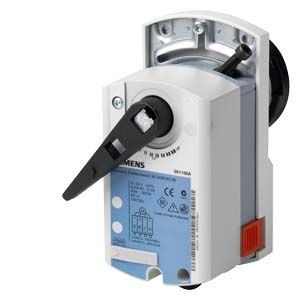

Der elektromotorische Rotationsantrieb GDB341.9E ist für eine zuverlässige 2- oder 3-Punkt-Regelung von Kugelhähnen in Heizungs-, Lüftungs- und Klimaanlagen (HLK) konzipiert. Dank seiner universellen Versorgungsspannung und robusten Bauweise ist er für eine Vielzahl von Anwendungen geeignet.

Universelle Stromversorgung

Die Möglichkeit, an ein AC-Netz von 100...240 V~ angeschlossen zu werden, gewährleistet Flexibilität in verschiedenen Installationen.

Präzise Regelung

Der Antrieb ermöglicht eine 2- oder 3-Punkt-Steuerung für eine effiziente Durchflussregelung.

Drehmoment 5 Nm

Nenn-Drehmoment von 5 Nm für eine zuverlässige Steuerung kompatibler Kugelhähne.

Wartungsfreier Betrieb

Die Konstruktion mit wartungsfreien Getrieben und Überlastschutz garantiert eine lange Lebensdauer.

Eigenschaften des Antriebs:

• Regelungstyp: 2-Punkt- oder 3-Punkt-Regelung
• Drehrichtung: Wählbar je nach Anschluss (im oder gegen den Uhrzeigersinn)
• Beständigkeit: Überlastsicher, benötigt keine Endschalter
• Funktion ohne Stromversorgung: Bleibt bei Stromausfall in der letzten Position (ohne Rückstellfeder)
• Getriebe: Wartungsfrei und leise
• Manuelle Einstellung: Möglichkeit der manuellen Verstellung mittels Knopf (nach Trennung der Stromversorgung)
• Anschlusskabel: Standardlänge 0,9 m

Technische Daten GDB341.9E:

• Betriebsspannung: AC 100...240 V~ ±10%
• Frequenz: 50/60 Hz
• Leistungsaufnahme im Betrieb: 5 VA / 1,6 W
• Leistungsaufnahme im Standby: 0,9 W
• Nenn-Drehmoment: 5 Nm
• Maximales Drehmoment (bei Blockierung): 10 Nm
• Laufzeit für 90°: 150 s
• Nenn-Schwenkwinkel: 90°
• Maximaler Schwenkwinkel (mechanische Begrenzung): 95° ±2°
• Schallleistungspegel: 28 dB(A)
• Steuersignal (Leitungen 4-6/N-Y1): Im Uhrzeigersinn
• Steuersignal (Leitungen 4-7/N-Y2): Gegen den Uhrzeigersinn
• Querschnitt des Anschlusskabels: 0,75 mm²
• Schutzart: IP54 gemäß EN 60529 (bei geschlossener Abdeckung)
• Isolationsklasse: III (gemäß EN 60730)
• Zulässige Umgebungstemperatur (Betrieb): -32...+55 °C
• Zulässige Umgebungsfeuchtigkeit (Betrieb): <95% r.F. (ohne Kondensation)
• Gewicht (ohne Verpackung): 0,69 kg

Anwendung:

• Für 2-Wege- und 3-Wege-Regelkugelhähne von Siemens (VAI61.., VBI61.., VAG61.., VBG61..) von DN15 bis DN25
• Für 2-Wege-Ein/Aus- und Umschalt-3-Wege-Kugelhähne von Siemens (VAI60.., VB160.., VAG60.., VBG60..) von DN15 bis DN25
• Regelung in Heizungs-, Lüftungs- und Klimaanlagen (HLK)

Der Antrieb GDB341.9E stellt eine zuverlässige, flexible und wartungsfreie Lösung für die präzise 2- oder 3-Punkt-Steuerung von Kugelhähnen in einem breiten Spektrum von HLK-Anwendungen dar. Seine universelle Versorgungsspannung und robuste Bauweise gewährleisten eine einfache Integration und einen langfristig störungsfreien Betrieb.
