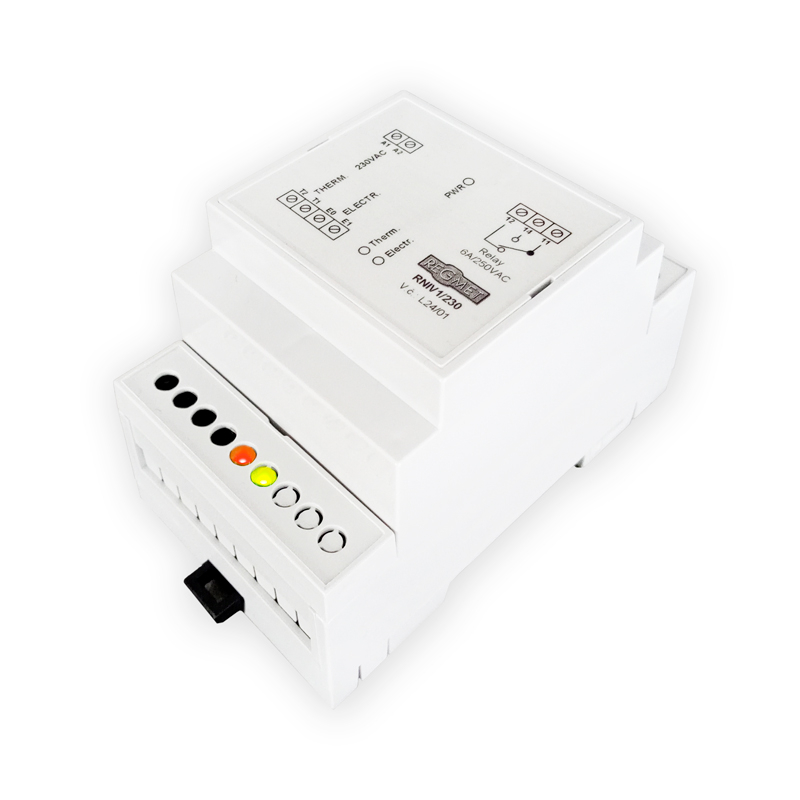

Das Auswertungsrelais RNIV1 ist zur Überwachung des Füllstands von leitfähigen Flüssigkeiten und der Temperatur mittels Leitfähigkeitselektroden und einer thermischen Sicherung oder eines PTC-Thermistors bestimmt. Dieses Gerät eignet sich als funktionaler Ersatz für das Modell NIV 101/A von Wilo und ist darauf ausgelegt, beide Eingangstypen mit einem Ausgangskontakt des Relais zu verbinden. Es ist so konzipiert, dass es bei einem Absinken des Flüssigkeitsstands oder einer Überhitzung des Motors automatisch abschaltet, was durch LEDs angezeigt wird. RNIV1 ermöglicht eine einfache Installation auf einer DIN-Schiene TS35 und ist mit einer Versorgungsspannung von 230VAC kompatibel.

Hauptmerkmale:

• Eingänge für Leitfähigkeitselektroden und thermische Sicherung/PTC-Thermistor.
• Ein potenzialfreier Wechslerkontakt des Relais.
• Zustandsanzeige mittels LEDs: gelb (Füllstand), rot (Temperatur).
• Versorgungsspannung 230VAC
• Montage auf DIN-Schiene TS35 für einfache Installation.
• Leistungsaufnahme max. 0,5VA, Verzögerung ca. 2s.
• Lebensdauer mindestens 20 x 10^6 Zyklen.
• Betriebstemperatur -10 bis 50°C, Luftfeuchtigkeit 10 bis 95%RH ohne Kondensation.
• Schutzart des Gehäuses IP40, der Klemmen IP20.

Montage und Anschluss:

• Vor der Installation und dem Anschluss wird empfohlen, sich gründlich mit der Anleitung vertraut zu machen.
• Elektroden- und Versorgungsleitungen sollten getrennt geführt werden.
• Optimal ist die Verwendung eines Koaxialkabels für Elektrodenleitungen mit einer maximalen Länge von 20m.
