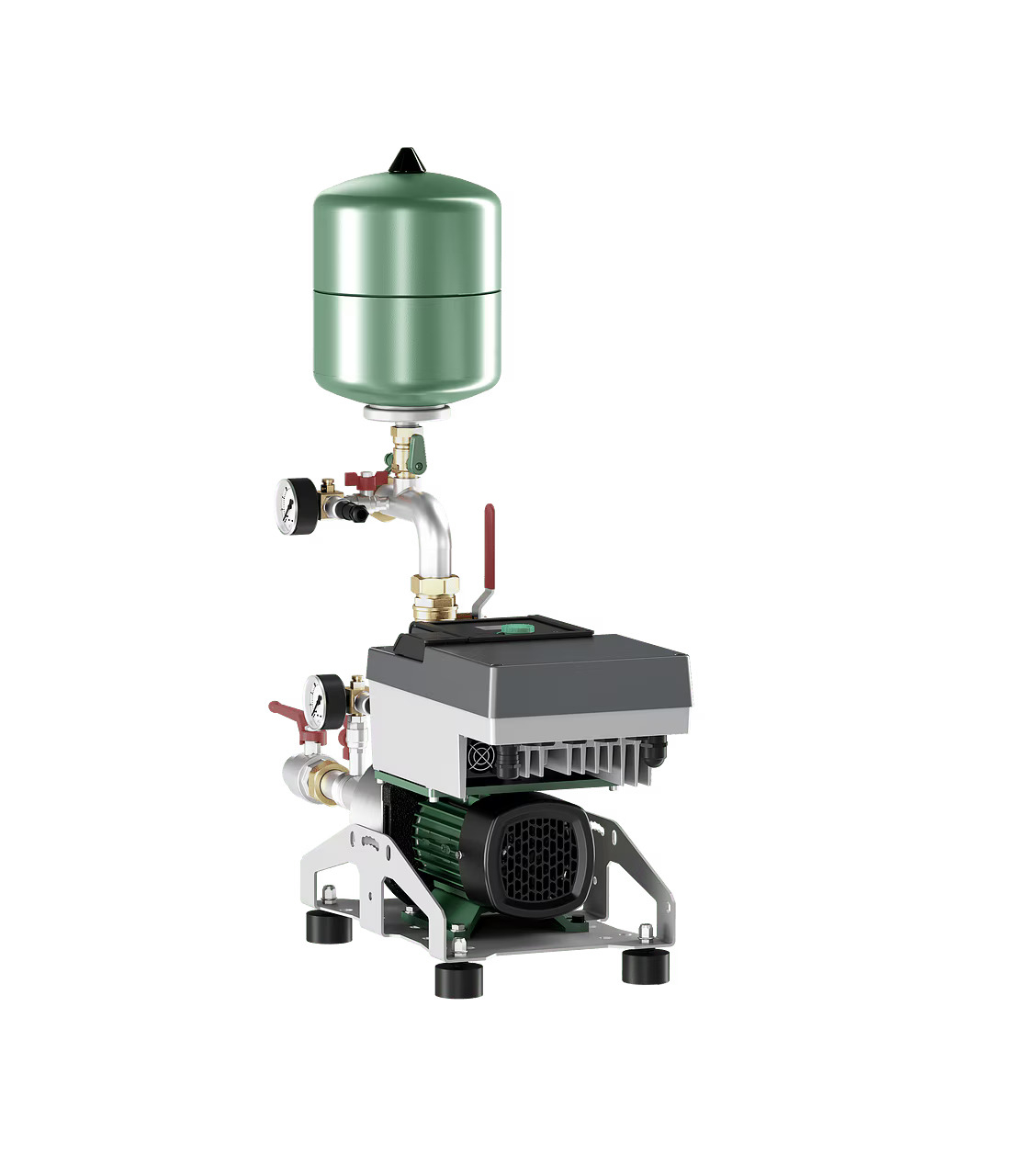

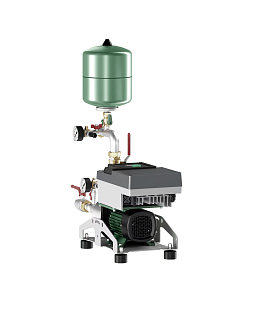

Wilo Isar MODH1-E-1-CH3-LE-604-EM ist eine kompakte Druckerhöhungsanlage, die für die automatische Druckerhöhung in Wohn- und kleineren Gewerbeobjekten konzipiert ist, bei denen Wert auf Platz, Zuverlässigkeit und Energieeffizienz gelegt wird. Sie nutzt die mehrstufige Kreiselpumpe Medana CH3-LE mit integriertem Frequenzumrichter und einphasigem Anschluss 230 V, was eine schnelle und einfache Installation ohne Dreiphasenanschluss ermöglicht. Durch den Einsatz von Edelstahlkomponenten wird eine lange Lebensdauer, niedrige Betriebskosten und ein sicherer Betrieb mit Trinkwasser und anderen nicht aggressiven Flüssigkeiten gewährleistet.

Besondere Vorteile des Geräts:

• Effizienter IE5-Motor (2,2 kW) – Spitzenwirkungsgrad bis zu 94,6 %
• Robuste Edelstahlausführung für langfristige Zuverlässigkeit
• Kompakte Abmessungen, auch für technisch begrenzte Räume geeignet
• Geeignet für Trink-, Kühl- und Prozesswasser ohne Abrasivstoffe

Ausstattung und Funktionen:

• Frequenzgeregelte Pumpe Medana CH3-LE mit Edelstahlhydraulik
• Ausdehnungsgefäß (8 l / PN 10), Rückschlagventil und Absperrventile
• Zwei Drucksensoren (an Saug- und Druckseite), Manometer auf der Ausgangsseite
• Integrierter Schutz gegen Trockenlauf und Druckschwankungen
• Stabiler Grundrahmen mit Schwingungsdämpfern

Steuerung und Diagnose:

• Grafische Benutzeroberfläche mit hoher Auflösung und „Green Button“-Controller
• Möglichkeit zur Einstellung der gewünschten Druckwerte und Regelparameter
• Übersichtliche Anzeige von Betriebsdaten, Zuständen und Fehlermeldungen
• Protokoll der letzten 9 Störungen, Betriebsstundenzähler und Schaltzyklen
• Parameterverschluss und Sicherheitsschalter je nach Typ

Geräteabmessungen:

Abmessungen der Pumpe einschließlich Rahmen und Transportverpackung:

• Länge: 910 mm
• Breite: 270 mm
• Höhe: 865 mm
• Nettogewicht: ca. 39 kg

Maßzeichnung:

Anschlussplan der Klemmenleiste:

SSM: Sammelstörmeldung (Öffnerkontakt nach VDI 3814, Belastbarkeit 1 A, 250 V ~)
