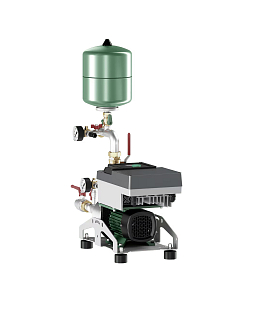

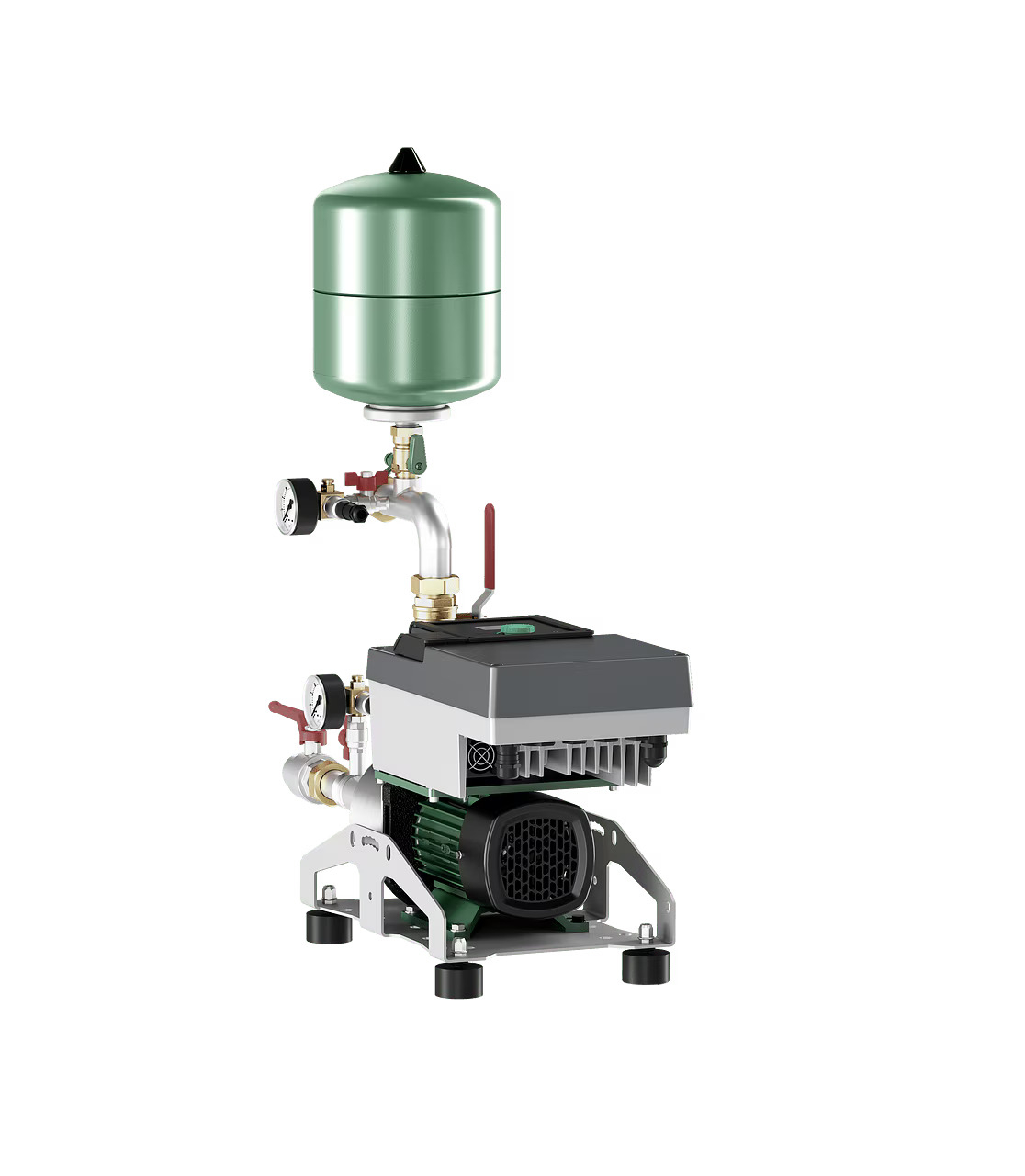

Wilo Isar MODH1-E-1-CH3-LE-605 ist ein professionelles System zur automatischen Druckerhöhung, das für umfassende Lösungen der Wasserversorgung in Wohngebäuden, Verwaltungsgebäuden, Hotels, Krankenhäusern und industriellen Anwendungen konzipiert wurde. Das Gerät verwendet eine horizontale, mehrstufige Edelstahl-Kreiselpumpe mit integriertem Frequenzumrichter und fortschrittlicher Leistungsregelung. Das kompakte Modul auf einem Grundrahmen ist voll ausgestattet und bereit für den sofortigen Anschluss – ohne die Notwendigkeit zusätzlicher Komponenten. Die Pumpe ist optimiert für den Transport von Trink-, Kühl-, Lösch- und Prozesswasser ohne abrasive Partikel. Dank der Konstruktion mit Schwerpunkt auf Energieeffizienz, geringer Geräuschentwicklung und einfacher Installation ist sie die ideale Lösung für einen langfristigen, störungsfreien Betrieb.

Besondere Vorteile des Geräts:

• Hocheffizienter IE5-Motor (3 kW) mit Frequenzumrichter
• Vollständig aus Edelstahl bestehender Hydraulikteil (Pumpe, Laufrad, Welle)
• Zertifizierung für Trinkwasser – Komponenten erfüllen ACS und KTW
• Robuster Rahmen mit Schwingungsdämpfern – leiser Betrieb und Stabilität

Ausstattung und Funktionen:

• Membran-Druckausdehnungsgefäß 8 l / PN 10
• Absperrventile an Saug- und Druckseite
• Rückschlagklappe auf der Druckseite
• Zwei Drucksensoren – Saug- und Auslassseite
• Manometer am Auslass, Möglichkeit zur Ergänzung an der Saugleitung
• Integrierter Trockenlaufschutz

Steuerung und Diagnose:

• Hochauflösendes Display und „Green Button“-Controller
• Voreingestellte Werte für eine schnelle Inbetriebnahme
• Anzeige des aktuellen Drucks, Betriebszustands und Störungen
• Historie der letzten 9 Störungen, Betriebsstunden und Schaltungen
• Einstellungssperre, Verriegelung des Hauptschalters

Abmessungen des Geräts:

Abmessungen der Pumpe einschließlich Grundrahmen und Verpackung:

• Länge: 930 mm
• Breite: 270 mm
• Höhe: 865 mm
• Nettogewicht: ca. 40 kg

Maßzeichnung:

Anschlussplan der Klemmenleiste:
