Das ASV-PV arbeitet immer zusammen mit einem Partnerventil (ASV-BD oder ASV-M), das in die Vorlaufleitung eingebaut wird. Beide Ventile sind über die im Lieferumfang enthaltene Impulsleitung miteinander verbunden. Ohne Partnerventil ist eine Differenzdruckregelung nicht möglich – das Partnerventil liefert den Referenzdruck für die Membran des ASV-PV.

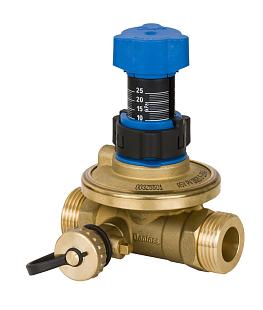

Die Einstellung von Δp erfolgt durch Drehen der Einstellskala ohne Werkzeug – im Uhrzeigersinn erhöhen Sie den Wert, gegen den Uhrzeigersinn verringern Sie ihn. Das Ventil ist werkseitig auf 10 kPa eingestellt (Bereich 5–25 kPa). Nach der Einstellung kann die Skala mit einem Sicherungsring fixiert werden, der eine unbeabsichtigte oder unbefugte Veränderung verhindert. Die Absperrfunktion ist konstruktiv vom Einstellmechanismus getrennt, sodass das Absperren der Anlage die Einstellung nicht beeinflusst.

Ja, das ASV-PV ist auch für Fußbodenheizungen geeignet. Das Ventil wird im Rücklauf vor dem Verteiler eingebaut und sorgt für einen konstanten Differenzdruck für den gesamten Verteiler. Die geringen Einbaumaße ermöglichen die Montage direkt im Unterputzschrank des Verteilers. Der Durchfluss in den einzelnen Heizkreisen wird anschließend über die Einstellung des Verteilers selbst oder des Partnerventils ASV-BD begrenzt.

Die Spülung erfolgt mit optionalem Spülzubehör (Best.-Nr. 003Z7850), das anstelle des Absperrgriffs auf die Federführung des Ventils aufgesetzt wird. Das Zubehör wird im Uhrzeigersinn bis zum Anschlag gedreht, und die Anlage wird in Pfeilrichtung auf dem Ventilgehäuse gespült. Vor Beginn des Spülvorgangs muss die Anlage mit Wasser gefüllt sein, damit der Differenzdruck 5 bar nicht überschreitet.

Das Ventil ASV-PV ist auch in einer Variante mit Isolierschale aus EPP erhältlich. Die Dämmung ist für Betriebstemperaturen bis 120 °C ausgelegt und wird ohne Werkzeug durch Aufclipsen montiert. Beide in der ASV-Reihe verwendeten Dämmstoffe (EPS und EPP) erfüllen die Anforderungen der Brandklassifizierung B2 nach DIN 4102.
