Das Ventil AB-PM der Danfoss-Reihe ist ein kombinierter automatischer Abgleichventil für Heizungsanlagen in Wohn- und Gewerbegebäuden, das in einem einzigen kompakten Gehäuse die Differenzdruckregelung, Durchflussbegrenzung und Zonenregelung gewährleistet. Mehr Informationen
Auf Bestellung
| Anschlussgröße | G 3/4" |
| Anschlusstyp | Außengewinde |
| Druck | PN 16 |
| Nennweite | DN 15 |
| Temperatur | -10...120 °C |
| Gewicht | 0.59 kg |

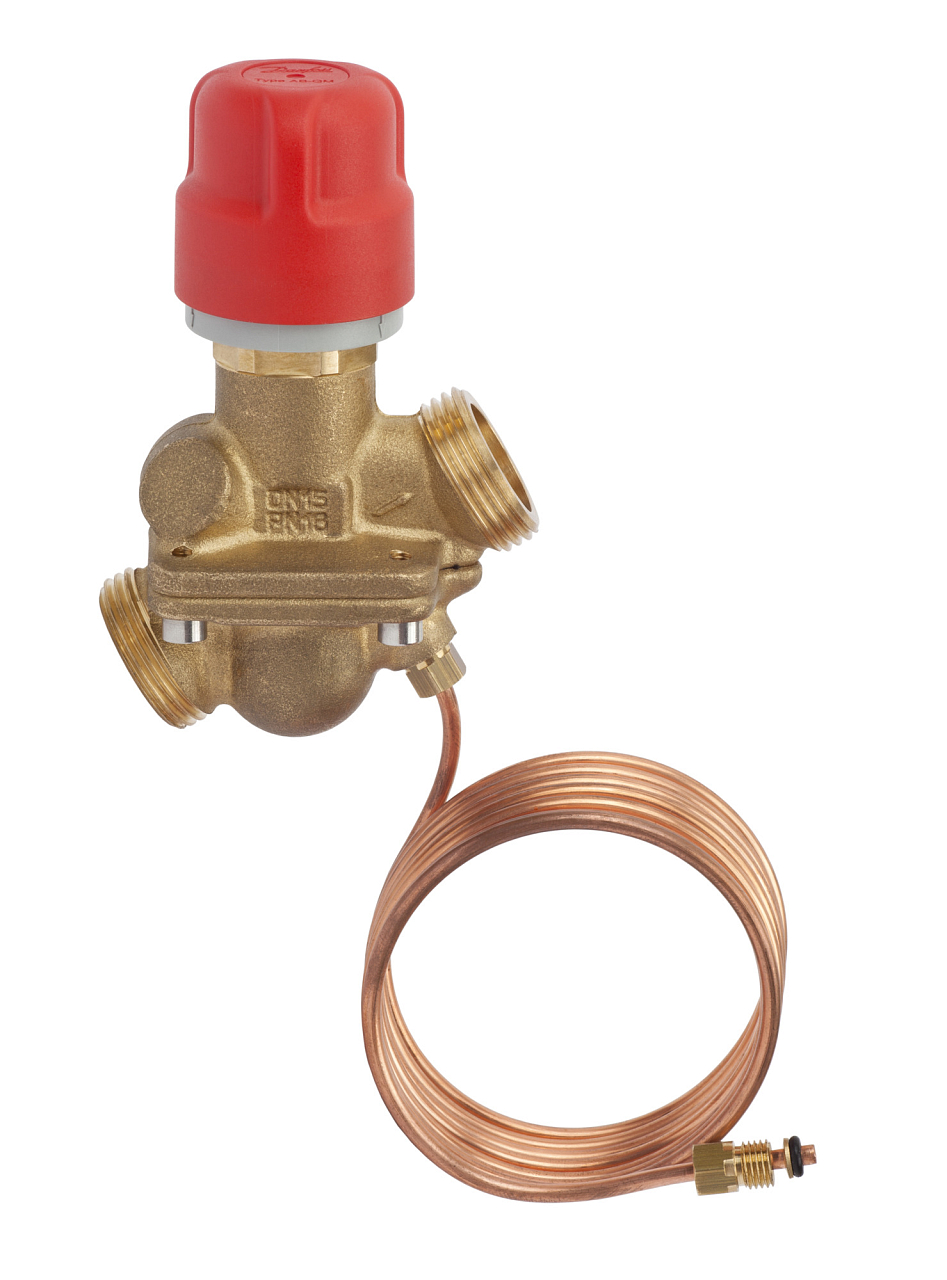

Danfoss AB-PM DN 15 ist ein kombinierter automatischer Strangregulierventil für den hydraulischen Abgleich von Wohnungsheizungsanlagen. In einem kompakten Gehäuse vereint es drei Funktionen: einen Differenzdruckregler, ein Regelventil mit linearer Kennlinie und einen Durchflussbegrenzer. Die Ausführung DN 15 mit Außengewinde G ¾ A ist für den Einbau in die Vorlaufleitung des Heizkreises bestimmt.
Das Ventil AB-PM ist für Wohnungsheizungsanlagen in Wohn- und Plattenbauten ausgelegt. Es wird vor den Verteilungen jeder Wohnung montiert – sowohl in Heizkörperanlagen als auch in Fußbodenheizungen (vor dem Verteiler). Dank seiner kompakten Abmessungen passt es auch in enge Verteilerschränke und Installationsschächte. Die Version HP (Hochdruck) ist für größere Fußbodenheizungsanlagen mit höheren Differenzdrücken verfügbar.
Der höhere Vorlaufdruck wirkt auf die Oberseite der Regelmembran, der niedrigere Druck aus der Rücklaufleitung wird über eine Kapillarleitung auf die Unterseite geführt. Steigt der Druck bei Teillast an, schließt die Membran und hält einen konstanten Differenzdruck im geregelten Kreis aufrecht. Der Regelteil des Ventils begrenzt gleichzeitig den Durchfluss auf den eingestellten Wert – über die prozentuale Stellung am Ventil wird der projektierten Durchfluss des Kreises gewählt. Durch den Anschluss eines Stellantriebs TWA-Q (Gewinde M30 × 1,5) kann das Ventil zu einem Zonenventil mit Unterstützung für Nachtabsenkung oder Urlaubsbetrieb erweitert werden.
Technische Parameter – AB-PM DN 15 (003Z1402):
AB-PM wird in die Vorlaufleitung in Pfeilrichtung auf dem Ventilgehäuse eingebaut. Die Kapillarleitung wird über den mitgelieferten Adapter (1/16"–3/8") oder über das Partner-Ventil ASV-BD an die Rücklaufleitung angeschlossen. Die Kapillarleitung muss vor der Montage gespült werden.
Ja. AB-PM kann mit dem Stellantrieb TWA-Q ausgestattet werden (24 V AC oder 230 V AC, Ausführung NO oder NC, Gewinde M30 × 1,5). In Kombination mit einem Raumregler ermöglicht der Stellantrieb die Zonenregelung, Nachtabsenkung oder den Urlaubsbetrieb. Zubehör zur Hubbegrenzung bei Verwendung mit dem Stellantrieb TWA-Q ist unter dem Code 003Z1237 erhältlich.
Der Durchfluss wird prozentual am Einstellring des Ventils eingestellt – 100 % entsprechen dem Nennvolumenstrom für die jeweilige DN. Für AB-PM DN 15 bei Δpr = 10 kPa gilt: 100 % Einstellung = 300 l/h, 50 % = 150 l/h usw. Die Einstellung kann mechanisch verriegelt werden, um unbefugte Änderungen zu verhindern.
Standardmäßig nicht – die Kapillarleitung des AB-PM wird über den mitgelieferten Adapter direkt an die Rücklaufleitung angeschlossen. Optional kann sie mit dem Partner-Ventil ASV-BD verbunden werden, wodurch erweiterte Servicefunktionen zur Verfügung stehen: Absperrung der Anlage, Durchflussmessung oder Spülung ohne Demontage des Ventils.
Das Standard-AB-PM DN 15 (003Z1402) hat einen einstellbaren Differenzdruckbereich von 5–15 kPa und einen minimalen Betriebs-Δp von 18 kPa. Die HP-Version (003Z1412) ist für höhere Differenzdrücke ausgelegt: Δp-Einstellung 10–25 kPa, min. Betriebs-Δp 28 kPa. Die HP-Version wird für größere Fußbodenheizungsanlagen gewählt, bei denen der verfügbare Netzdruck deutlich höher ist.
