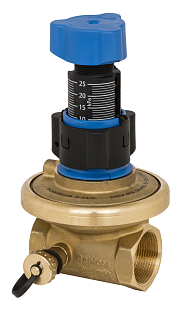

Danfoss ASV-PV 4G DN 15 ist ein automatisches Strangregulierventil für Zweirohr-Heizungsanlagen. Es hält einen konstanten Differenzdruck im Steigstrang, Δp 5–25 kPa. Rp ½, PN 16, 0–120 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | Rp 1/2" |
| Anschlusstyp | Innengewinde |
| Druck | PN 16 |
| Durchfluss | 1,6 m3/h |
| Nennweite | DN 15 |
| Temperatur | 0...120 °C |
| Gewicht | 0.89 kg |
Danfoss ASV-PV 4G DN 15 (Art.-Nr. 003Z5501) ist ein automatisches Strangregulierventil der 4. Generation für den hydraulischen Abgleich von Zweirohr-Heizungs- und Kühlsystemen. Es arbeitet als Differenzdruckregler: Es hält einen konstanten Differenzdruck im Steigstrang oder Abzweig unabhängig von der aktuellen Anlagenlast aufrecht. Die Montage erfolgt in der Rücklaufleitung; das Ventil arbeitet paarweise mit dem zugehörigen Partner-Ventil ASV-BD oder ASV-M in der Vorlaufleitung, mit dem es über eine Kapillarleitung verbunden ist – diese ist im Lieferumfang enthalten.
Das Ventil ist für den hydraulischen Abgleich von Zweirohr-Heizungsanlagen bestimmt – am häufigsten in vertikalen Steigsträngen von Wohn- und Gewerbegebäuden oder in horizontalen Abzweigen. Jeder Steigstrang erhält eine eigene Differenzdruckregelung, wodurch Probleme mit Geräuschen an Thermostatventilen, ungleichmäßiger Wärmeversorgung und Energieverschwendung beseitigt werden. Die Anlage wird in druckunabhängige Zonen aufgeteilt, sodass die Inbetriebnahme kein langwieriges manuelles Abgleichen jedes einzelnen Strangs erfordert. Das Ventil ist auch für Kühlanwendungen geeignet – Fan-Coil-Systeme und Kühldecken – überall dort, wo ein automatischer hydraulischer Abgleich bei variablem Volumenstrom erforderlich ist.
Die vierte Generation des ASV-PV ermöglicht die Einstellung des Differenzdrucks ohne Werkzeug: Die Einstellskala kann mit dem Finger einfach auf den gewünschten Wert gedreht werden, ein Arretierring verhindert unbeabsichtigte Änderungen der Einstellung. Die Absperrfunktion ist vom Voreinstellmechanismus getrennt – das Schließen erfordert kein Werkzeug und beeinflusst den eingestellten Δp-Wert nicht. Das Ventil verfügt über eine integrierte Spülfunktion (mit Zubehör, Code 003Z7850) und eine Entleerungsfunktion. Die kompakte Einbauhöhe H min. 80 mm bei DN 15 erleichtert die Montage in platzbeschränkten Installationen. Das Gehäuse besteht aus Messing, der Kegel aus DZR-Messing, die Membran und O-Ringe aus EPDM. Die 1,5 m lange Kapillarleitung ist bei jeder Lieferung enthalten.
Technische Parameter – ASV-PV 4G DN 15 (003Z5501):
ASV-PV wird immer in der Rücklaufleitung montiert, in Flussrichtung des auf dem Ventilgehäuse markierten Pfeils. In der Vorlaufleitung wird ein Partner-Ventil (ASV-BD oder ASV-M) mit derselben Nennweite installiert. Beide Ventile werden über eine Kapillarleitung verbunden – die 1,5 m lange Kapillarleitung ist im Lieferumfang enthalten. Die Kapillarleitung muss vor dem Anschluss an ASV-PV von der Vorlaufleitung her gespült werden.
Zum ASV-PV wird entweder das ASV-BD geliefert (Multifunktionsventil mit Messnippeln, Absperr- und Entleerungsfunktion; ermöglicht auch die Begrenzung des Volumenstroms im Steigstrang) oder das einfachere Absperrventil ASV-M. Beide Typen sind in derselben Nennweite wie ASV-PV erhältlich. Für Anlagen mit Thermostatventilen mit voreingestelltem Volumenstrom empfiehlt Danfoss die Kombination ASV-PV + ASV-BD. Das Partner-Ventil wird in der passenden Nennweite DN 15 ausgewählt.
Die Einstellung erfolgt ohne Werkzeug: Arretierung lösen, die Einstellskala auf den gewünschten Wert drehen und anschließend wieder verriegeln. Werkseitig ist das Ventil auf 10 kPa eingestellt, was typischen Heizkörperanlagen entspricht. Der Federbereich 5–25 kPa ist für Heizkörper- und Fußbodenheizungssysteme mit geringen Druckverlusten im Steigstrang geeignet. Wenn die Anlage eine höhere Einstellung erfordert, bietet Danfoss eine Version mit dem Bereich 20–60 kPa an (Art.-Nr. 003Z5542 für DN 15).
Ja. ASV-PV ist auch für Kühlanwendungen mit variablem Volumenstrom ausgelegt – Fan-Coil-Systeme, Kühldecken (chilled beams) und ähnliche Anwendungen, bei denen ein automatischer hydraulischer Abgleich erforderlich ist. Die Betriebstemperatur des Ventils beträgt 0–120 °C. Die Standardausführung ist für Wasser und Wasser-Gemische bestimmt; die Kompatibilität mit dem konkreten Medium ist vor dem Einsatz zu prüfen.
Ja. Danfoss bietet Service-Sets zum Austausch der Feder an – für den Bereich 5–25 kPa ist dies das Set Art.-Nr. 003Z7841 (für DN 15–20). Die Feder kann ausgetauscht werden, ohne das Ventil aus der Anlage auszubauen. Ebenfalls verfügbar sind Ersatzgriffe Art.-Nr. 003Z7855 für DN 15–25, verlängerte Kapillarleitungen (2,5 m: 003Z0690; 5 m: 003L8153) sowie Zubehör zur Differenzdruckmessung oder zum Spülen.
