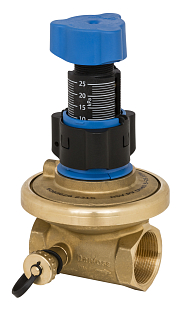

Differenzdruckregler Danfoss ASV-PV 4G DN 40 für den dynamischen hydraulischen Abgleich von Zweirohr-Heizungsanlagen. Er wird im Rücklauf installiert und hält den eingestellten Δp von 5–25 kPa unabhängig von Druckänderungen in der Anlage konstant. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Innengewinde |
| Druck | PN 16 |
| Durchfluss | 10 m3/h |
| Nennweite | DN 40 |
| Temperatur | 0...120 °C |
| Gewicht | 3.72 kg |
Danfoss ASV-PV 4G ist ein automatisches Strangregulierventil (Differenzdruckregler) der vierten Generation für Zweirohr-Heizungs- und Kühlsysteme. Der Membranregler hält den eingestellten Differenzdruck im Steigstrang oder im Abzweig unabhängig von den aktuellen Betriebsbedingungen konstant. In Kombination mit dem Partnerventil ASV-BD oder ASV-M in der Vorlaufleitung, verbunden über eine Impulsleitung, bildet es eine vollständige Lösung für den hydraulischen Abgleich.
Das Ventil ist für vertikale Steigstränge und horizontale Verteilungen in Mehrfamilienhäusern und Gewerbeobjekten, für Fußbodenheizungssysteme (Ausgang von Verteilern) sowie für Kühlsysteme mit variablem Volumenstrom bestimmt – zum Beispiel Fan-Coil-Geräte oder Kühlbalken. Ohne hydraulischen Abgleich verursachen Druckänderungen im System Armaturengeräusche, ungleichmäßige Beheizung und unnötigen Energieverbrauch. ASV-PV löst diese Probleme automatisch – bei Voll- und Teillast. Die Variante DN 40 mit Anschluss Rp 1½ deckt Volumenströme entsprechend der Norm VDI 2073 bei einer Wassergeschwindigkeit bis 0,8 m/s ab.
Der Differenzdruck kann werkzeuglos eingestellt werden – einfach durch Drehen der Skala auf den gewünschten Wert in kPa. Der integrierte Sperrring verhindert anschließend eine unbefugte Veränderung der Einstellung. Die Membran ist für jede DN-Größe individuell ausgelegt und gewährleistet dadurch eine präzise Regelung auch bei niedrigen Volumenströmen. Metallische Dichtflächen (Kegel und Sitz aus DZR-Messing) garantieren eine zuverlässige Funktion auch in der Nähe der Schließstellung. Die Absperrfunktion ist von der Voreinstellung getrennt. Die integrierte Spülfunktion ermöglicht es, das System mithilfe von Zubehör (Code 003Z7850) direkt über das Ventil zu spülen, ohne es zu demontieren. Ein Entleerungsanschluss ist Bestandteil des Ventilgehäuses. Das Ventil wird mit einer 1,5 m langen Impulsleitung geliefert.
Technische Parameter – ASV-PV 4G DN 40 (003Z5505):
Die Einstellung erfolgt werkzeuglos durch Drehen der Einstellskala auf den gewünschten Δp-Wert in kPa. Nach der Einstellung wird die Skala mit dem Sperrring verriegelt, damit keine unbefugte Änderung erfolgt. Das Ventil ist werkseitig auf 10 kPa eingestellt – ein Wert, der für Heizkörper-Heizungsanlagen mit Thermostatventilen geeignet ist. Durch Drehen der Skala im Uhrzeigersinn wird Δp erhöht, durch Drehen gegen den Uhrzeigersinn verringert.
ASV-PV arbeitet mit den Partnerventilen ASV-BD (multifunktionales Absperrventil mit integrierter drehbarer Messstation und Begrenzungsfunktion) oder ASV-M (Absperrventil ohne Messanschlüsse) zusammen. Beide Typen sind in der Größe DN 40 erhältlich und werden in die Vorlaufleitung eingebaut. Die Verbindung erfolgt über eine 1,5 m lange Impulsleitung, die im Lieferumfang des ASV-PV enthalten ist. ASV-BD kann zusätzlich entweder innerhalb oder außerhalb des geregelten Kreises angeordnet werden – diese Konfiguration kann auch während des Anlagenbetriebs geändert werden.
Ja. Die Feder im Regler ist austauschbar – auch im Betrieb, ohne Entleerung des Systems. Für DN 40 sind drei Bereiche verfügbar: 5–25 kPa (Version 003Z5505, werkseitig 10 kPa), 20–60 kPa (Version 003Z5545, werkseitig 30 kPa) und 20–80 kPa. Der Austausch erfolgt mit dem entsprechenden Service-Set: für den Bereich 5–25 kPa Code 003Z7844, für den Bereich 20–60 kPa Code 003Z7834, für den Bereich 20–80 kPa Code 003Z7837.
ASV-PV 4G ermöglicht die Spülung des Systems direkt über das Ventil, ohne dessen Demontage. Vorgehensweise: Entfernen Sie den Absperrgriff, setzen Sie das Spülzubehör (Code 003Z7850) auf die Federführung auf und drehen Sie es im Uhrzeigersinn bis in die Endstellung. Die Spülung erfolgt in Pfeilrichtung auf dem Ventilgehäuse. Nach Abschluss drehen Sie das Zubehör wieder in die Ausgangsstellung zurück und setzen den Absperrgriff wieder auf. Vor dem Aufsetzen des Zubehörs muss das System mit Wasser gefüllt sein.
Ja. Die Version 003Z5505 wird ohne Wärmedämmung geliefert. Für Anwendungen, bei denen eine Dämmung erwünscht ist (unbeheizte Räume, höhere Medientemperaturen), ist eine aufklipsbare EPP-Dämmschale für DN 40–50 verfügbar (Code 003Z7804, geeignet bis 120 °C, Baustoffklasse B2 nach DIN 4102). Alternativ kann das Ventil mit werkseitig vormontierter EPP-Dämmung direkt ab Werk bestellt werden – Code 003Z5605 (Bereich 5–25 kPa, DN 40, mit Dämmung).
