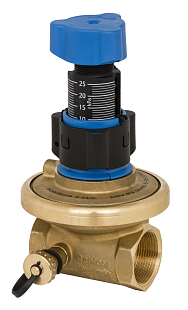

Danfoss ASV-PV 4G DN 50 ist ein automatischer Differenzdruckregler für Zweirohr-Heizungsanlagen. Er hält einen konstanten Differenzdruck im Steigstrang aufrecht. Einstellbereich Δp 5–25 kPa, kVs 16,0 m³/h, PN 16. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Innengewinde |
| Druck | PN 16 |
| Durchfluss | 16 m3/h |
| Nennweite | DN 50 |
| Temperatur | 0...120 °C |
| Gewicht | 4.31 kg |
Danfoss ASV-PV 4G DN 50 ist ein automatisches Strangregulierventil – ein Differenzdruckregler für Zweirohr-Heizungsanlagen. Es wird in die Rücklaufleitung des Steigstrangs eingebaut und hält zusammen mit einem Partnerventil in der Vorlaufleitung den eingestellten Differenzdruck unabhängig von Laständerungen in der Anlage konstant. Es erfüllt die Anforderungen der Norm DIN 18380 an die Differenzdruckregelung bei Teillast.
Das ASV-PV DN 50 ist für den hydraulischen Abgleich von Steigsträngen und horizontalen Kreisen in Zweirohr-Heizungsanlagen von Wohn- und Gewerbegebäuden vorgesehen. Typischerweise wird es in Kombination mit voreinstellbaren Thermostatventilen (z. B. Danfoss RA-N) installiert – das Ventil sorgt für konstante Druckverhältnisse an jedem Heizkörper oder jeder Fußbodenheizungsgruppe. Das Ventil kann auch in Kühlsystemen mit variablem Volumenstrom eingesetzt werden, beispielsweise für Fan-Coils oder Kühlbalken.
Das Ventil arbeitet als membrangesteuerter Differenzdruckregler. Über einen internen Kanal wirkt der Druck der Rücklaufleitung auf die Unterseite der Regelmembran; der Druck der Vorlaufleitung wird über eine Impulsleitung (1,5 m, G 1/16 A – im Lieferumfang enthalten) auf die Oberseite der Membran geführt. Dadurch hält das Ventil den eingestellten Differenzdruck im geregelten Kreis sowohl bei Voll- als auch bei Teillast der Anlage automatisch konstant. Der druckentlastete Ventilkegel gewährleistet eine präzise Regelung auch bei niedrigen Volumenströmen. Die Werkseinstellung beträgt 10 kPa; einstellbar ist ein Bereich von 5–25 kPa.
Der Differenzdruck wird durch Drehen der Skala ohne Werkzeug eingestellt; ein Arretierring verhindert unbeabsichtigte Änderungen. Die Absperrfunktion ist vom Einstellmechanismus getrennt – das Ventil kann also geschlossen werden, ohne den eingestellten Δp zu beeinflussen. Das Ventil verfügt über eine integrierte Spülfunktion (mithilfe des Zubehörs 003Z7850) sowie über eine Entleerungsmöglichkeit über den Anschluss an der Unterseite des Gehäuses. Die kompakte Bauweise und die 90°-Anordnung aller Serviceelemente (Absperren, Spülen, Einstellen, Messen) erleichtern die Montage auch bei beengten Platzverhältnissen. Das Oberteil mit austauschbarer Feder kann an einen anderen Δp-Bereich angepasst werden, wobei der Austausch auch unter Druck möglich ist.
Technische Parameter – ASV-PV 4G DN 50 (003Z5506):
Das ASV-PV wird ausschließlich in die Rücklaufleitung des Steigstrangs eingebaut, in Fließrichtung entsprechend dem Pfeil auf dem Ventilgehäuse. Das Partnerventil (ASV-BD oder ASV-M) wird in der Vorlaufleitung installiert. Beide Ventile sind über eine Impulsleitung verbunden, die den Druck aus dem Vorlauf zur Membran des Reglers führt.
ASV-M ist ein Absperrventil, das sich in Kombination mit voreinstellbaren Thermostatventilen an jedem Heizkörper eignet – der gesamte eingestellte Druckbereich des Steigstrangs bleibt dann für die Regelung verfügbar. ASV-BD ist ein kombiniertes Absperr- und Voreinstellventil; es ermöglicht zusätzlich die Begrenzung des Volumenstroms durch den gesamten Steigstrang sowie das Umschalten der Konfiguration (innerhalb/außerhalb des Regelkreises) auch unter Druck. ASV-BD wird dort empfohlen, wo eine Voreinstellung an den einzelnen Heizkörpern nicht möglich ist.
Die Einstellung wird durch Drehen des Einstellrings ohne Werkzeug verändert: Drehen im Uhrzeigersinn erhöht den Wert, Drehen gegen den Uhrzeigersinn verringert ihn. Nach dem Einstellen des gewünschten Werts wird der Ring arretiert (durch Zurückklicken in die Sicherungsposition), wodurch unbeabsichtigte Änderungen verhindert werden. Die Werkseinstellung dieser Ausführung beträgt 10 kPa im Bereich von 5–25 kPa.
Für die Spülung dient das Spülzubehör (Code 003Z7850), das nach dem Abnehmen des Absperrknopfs auf die Federführung des ASV-PV aufgesetzt wird. Vor dem Anbringen des Zubehörs muss die Anlage mit Wasser gefüllt sein (der Differenzdruck darf 5 bar nicht überschreiten). Die Spülung erfolgt in Pfeilrichtung auf dem Ventilgehäuse; nach Abschluss wird das Zubehör entfernt und der Knopf wieder montiert.
Ja. Dieses Produkt (003Z5506) wird ohne Dämmung geliefert. Die EPP-Dämmschale für DN 40–50 (Code 003Z7804) kann als Zubehör nachgekauft und werkzeuglos per „Klick“-System auf das Ventil aufgesetzt werden. Das EPP-Material ist temperaturbeständig bis 120 °C und erfüllt die Brandklasse B2 nach DIN 4102. Die Version mit vormontierter Dämmung hat den Code 003Z5606.
