Das ASV-PV wird in die Rücklaufleitung eingebaut. Das Partnerventil ASV-BD oder ASV-M wird in der Vorlaufleitung in derselben Nennweite installiert. Beide Ventile werden mit der 1,5 m langen Impulsleitung (G 1/16 A) verbunden, die im Lieferumfang enthalten ist. Die Druckinformation aus der Vorlaufleitung wird über die Leitung auf die Membran des ASV-PV-Reglers übertragen, der anschließend den eingestellten Differenzdruck unabhängig von der Belastung des restlichen Systems konstant hält.

Das hängt davon ab, ob Sie den Durchfluss auf Strangebene begrenzen müssen. Das ASV-BD (kombiniertes Voreinstell- und Absperrventil mit drehbarer Messstation) ermöglicht die Einstellung des maximalen Durchflusses für den gesamten Strang – geeignet dort, wo nicht an jedem Heizkörperventil eine Voreinstellung vorhanden ist. Das ASV-M ist ein einfacheres Absperrventil ohne Durchflussbegrenzungsfunktion; es wird gewählt, wenn der Durchfluss durch die Voreinstellung der Thermostatventile (z. B. Danfoss RA-N) an jedem Heizkörper begrenzt wird. In beiden Fällen liefern wir ASV-BD und ASV-M in derselben DN wie das ASV-PV.

Die Einstellung erfolgt werkzeuglos über die Drehradskala direkt am Ventilgehäuse. Durch Drehen des Einstellrings im Uhrzeigersinn erhöhen Sie den Wert, gegen den Uhrzeigersinn verringern Sie ihn. Der Bereich für die Variante 003Z5601 beträgt 5–25 kPa; werkseitig ist das Ventil auf 10 kPa eingestellt, was typischen Heizkörperanlagen entspricht. Sichern Sie nach der Einstellung den Arretierring, damit es nicht zu einer unbeabsichtigten Verstellung kommt. Falls Sie einen anderen Bereich benötigen, bietet Danfoss ein Service-Kit für den Bereich 20–60 kPa an (Ersatzfeder).

Die Spülfunktion ermöglicht den vollen Durchfluss durch das Ventil unabhängig von der eingestellten Differenzdruckregelung – das ist bei der Inbetriebnahme der Anlage nützlich, wenn die Rohrleitungen vor dem Start der Regelung gespült werden müssen. Zur Aktivierung ist das Zubehör 003Z7850 (ASV-PV-Spüladapter) erforderlich, das separat bestellt wird. Dabei handelt es sich um eine Neuerung der 4. Generation gegenüber älteren ASV-Modellen.

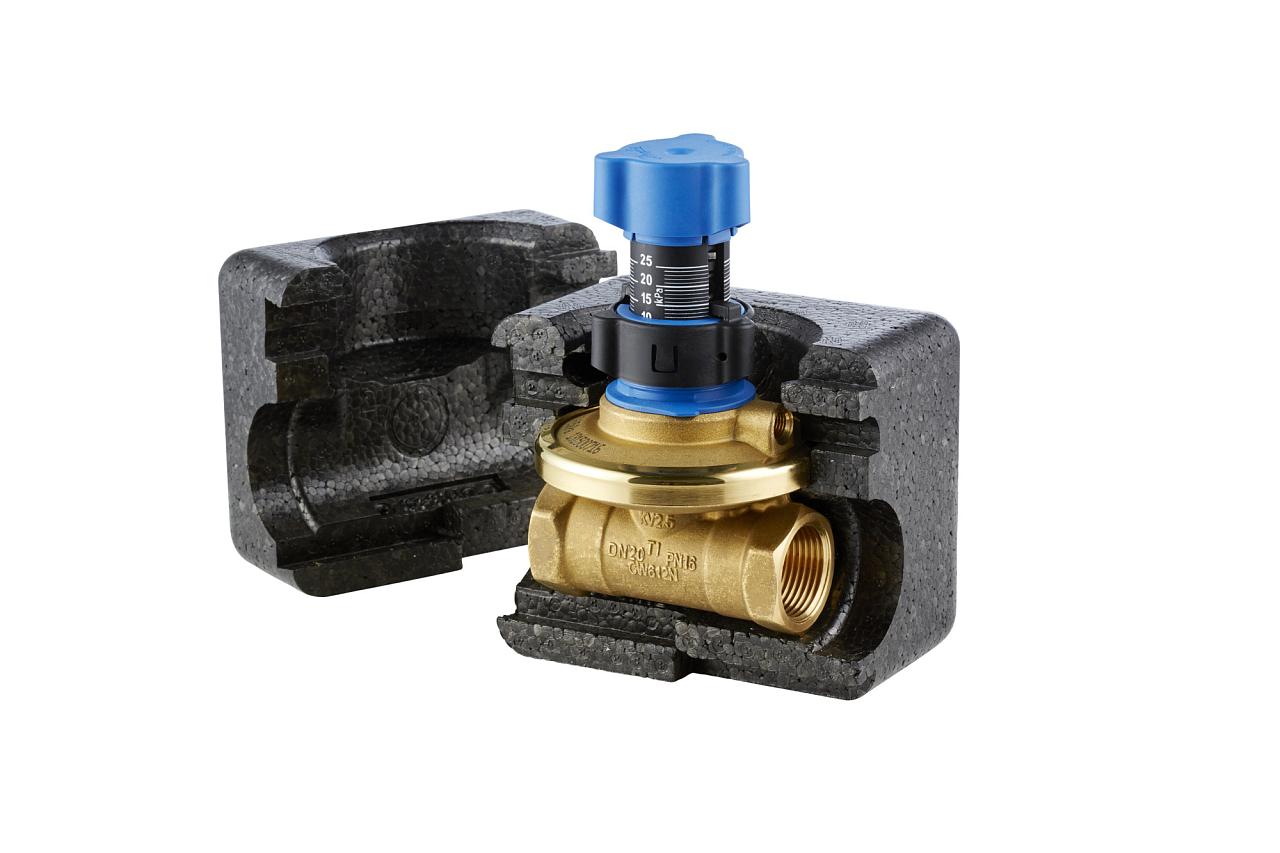

Ja – bei der Variante 003Z5601 gehört die schwarze EPP-Isolierschale mit Click-Lock-Befestigung zum Lieferumfang (sie ist im Bestellcode enthalten, im Gegensatz zur Variante 003Z5501 ohne Isolierung). Die EPP-Isolierung ist für Medientemperaturen bis 120 °C ausgelegt und deckt damit den gesamten Betriebsbereich des Ventils ab. Die graue EPS-Isolierung, die als Zubehör für andere Modelle der ASV-Reihe erhältlich ist, ist nur bis 80 °C ausgelegt und wird für die 4G-Variante mit EPP nicht benötigt.
