Automatisches Strangregulierventil Danfoss ASV-PV 4G DN 20 (003Z5602) mit EPP-Isolierung regelt den Differenzdruck im Steigstrang einer Zweirohr-Heizungsanlage. Einstellbereich 5–25 kPa, PN 16, Rp ¾. Mehr Informationen
Auf Bestellung
| Anschlussgröße | Rp 3/4" |
| Anschlusstyp | Innengewinde |
| Druck | PN 16 |
| Durchfluss | 2,5 m3/h |
| Nennweite | DN 20 |
| Temperatur | 0...120 °C |
| Gewicht | 0.96 kg |
Danfoss ASV-PV 4G DN 20 (003Z5602) ist ein automatisches Strangregulierventil – ein Differenzdruckregler der 4. Generation für Zweirohr-Heizungsanlagen. Es hält den eingestellten Differenzdruck im Steigstrang oder Heizkreis unabhängig von der aktuellen Anlagenlast konstant und sorgt so für einen dauerhaften hydraulischen Abgleich. Die Version 003Z5602 wird mit einer EPP-Isolierkappe und einem 1,5 m langen Impulsrohr geliefert.
ASV-PV ist für Zweirohr-Radiatoranlagen in Wohn-, Verwaltungs- und Gewerbegebäuden bestimmt, in denen ein schwankender Differenzdruck zu überheizten oder unzureichend beheizten Räumen, Geräuschen in den Heizkörpern und unnötig hohem Energieverbrauch führt. Das Ventil eignet sich auch für Fußbodenheizungssysteme mit Verteilern sowie für Kühlsysteme mit variablem Volumenstrom (Fan-Coil, Chilled Beam). Es wird in die Rücklaufleitung des Steigstrangs oder Heizkreises eingebaut und über ein Impulsrohr mit dem Partnerventil ASV-BD oder ASV-M verbunden, das in der Vorlaufleitung installiert ist.
Die vierte Generation des ASV-PV ermöglicht die Einstellung des Differenzdrucks einfach durch Drehen des Fingerrings – ganz ohne Inbusschlüssel. Der Wert wird direkt auf der linearen Zahlenskala abgelesen und nach der Einstellung mit einer Arretierung gesichert, die unbeabsichtigte oder unbefugte Änderungen verhindert. Die Absperrfunktion ist konstruktiv vom Einstellmechanismus getrennt – das Absperren der Anlage verändert den eingestellten Δp-Wert nicht. Das Ventil verfügt außerdem über eine integrierte Funktion zum Spülen der Rohrleitung und zur Entleerung.

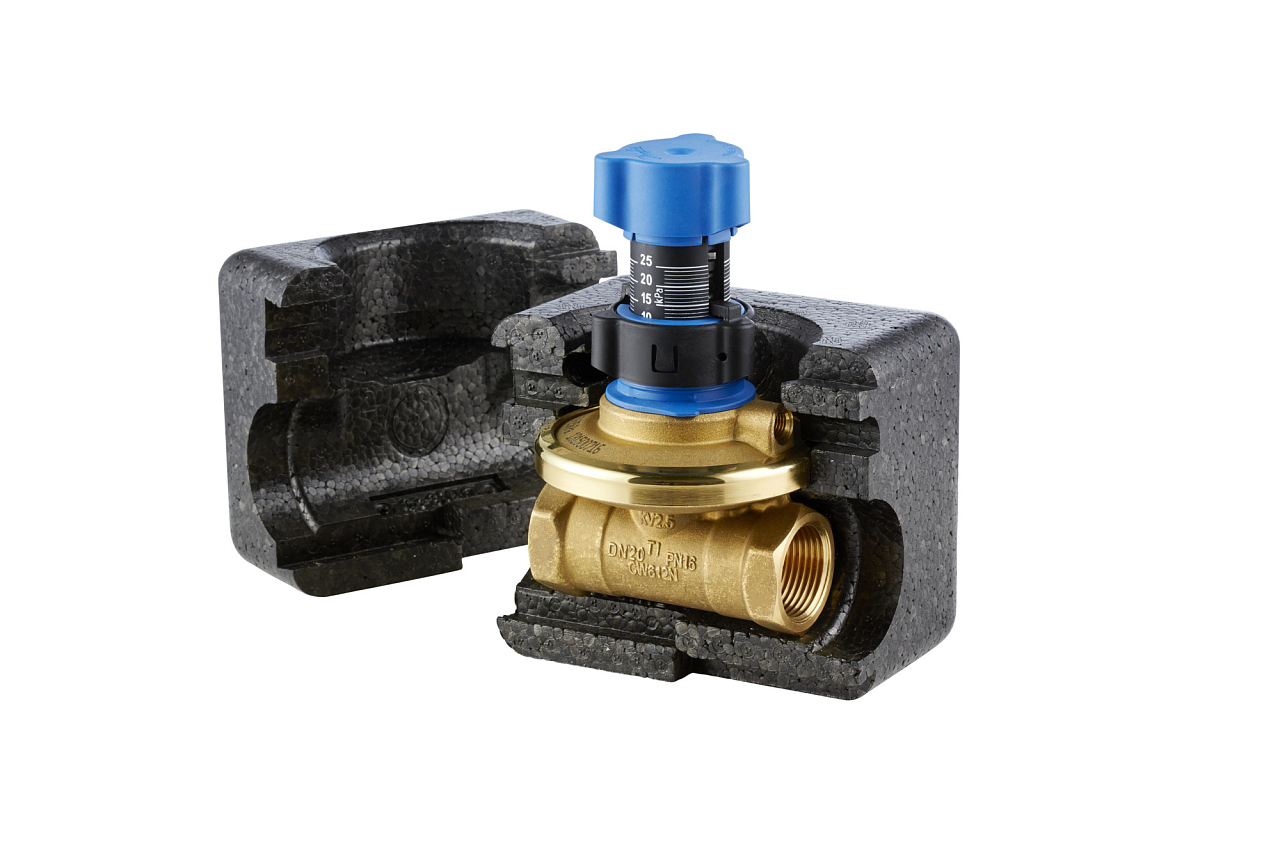

Die Version 003Z5602 wird mit einer aufklickbaren Isolierkappe aus expandiertem Polypropylen (EPP) geliefert, die ohne Werkzeug montiert wird. Die Isolierung schützt das Ventil vor Wärmeverlusten und ist für den Dauerbetrieb bis 120 °C ausgelegt. Das Material erfüllt die Brandklasse B2 nach DIN 4102. Für ASV-PV-Versionen ohne Isolierung kann die EPP-Kappe für DN 15–20 (Code 003Z7800) als Zubehör nachgekauft werden.
Technische Daten (DN 20, 003Z5602):
ASV-PV wird in die Rücklaufleitung des Steigstrangs oder Heizkreises eingebaut – die Durchflussrichtung muss dem Pfeil auf dem Ventilgehäuse entsprechen. Das Partnerventil (ASV-BD oder ASV-M, immer in derselben DN wie ASV-PV) wird in die Vorlaufleitung eingebaut. Beide Ventile werden mit dem mitgelieferten Impulsrohr (1,5 m) verbunden. Vor dem Anschluss des Rohrs an ASV-PV muss es von der Vorlaufseite her gespült werden. Die kompakten Abmessungen erleichtern die Montage auch bei beengten Platzverhältnissen – alle Serviceelemente (Absperrung, Einstellung, Entleerung) sind in einem 90°-Sektor angeordnet und von jeder Seite zugänglich.
Das Partnerventil wird aus der Reihe ASV-BD oder ASV-M gewählt, immer in derselben DN wie ASV-PV (hier DN 20). ASV-BD ist ein kombiniertes Absperr- und Voreinstellventil mit drehbarer Messstation – es ermöglicht die Begrenzung des Volumenstroms im Steigstrang und die Durchflussmessung ohne Trennung der Anlage. Es kann auch im Betrieb unter Druck zwischen der Konfiguration innerhalb und außerhalb des Regelkreises umgeschaltet werden. ASV-M ist ein einfacheres Absperrventil, geeignet für Anlagen, bei denen der Volumenstrom an jedem Heizkörper individuell begrenzt wird (Thermostatventil mit Voreinstellung).
Die Werkseinstellung des Ventils 003Z5602 beträgt 10 kPa im Bereich von 5–25 kPa. Für die Änderung der Einstellung ist kein Werkzeug erforderlich: Arretierung lösen, den Skalenring auf den gewünschten Wert drehen und die Arretierung wieder sichern. Durch Drehen nach rechts wird der Δp-Wert erhöht, nach links verringert. Falls der Bereich 5–25 kPa für Ihre Anlage nicht geeignet ist, sind Versionen mit einem Bereich von 20–60 kPa verfügbar, alternativ auch ein Service-Federsatz zur Umstellung des Ventils im Betrieb unter Druck.
Ja. ASV-PV ist auch für Kühlsysteme mit variablem Volumenstrom geeignet, zum Beispiel Fan-Coil oder Chilled Beam (Kühldecke). Der Betriebstemperaturbereich des Ventils liegt bei 0–120 °C. Bei Kühlsystemen mit Temperaturen unterhalb des Taupunkts ist zu prüfen, ob die mitgelieferte EPP-Isolierung im Hinblick auf die Kondensation von Oberflächenfeuchtigkeit ausreichend ist; gegebenenfalls ist eine zusätzliche dampfdichte Isolierung erforderlich.
Der Lieferumfang der Version 003Z5602 umfasst das Ventil ASV-PV DN 20, ein 1,5 m langes Impulsrohr (G 1/16 A) und eine EPP-Isolierkappe. Als Zubehör sind längere Impulsrohre (2,5 m – 003Z0690 oder 5 m – 003L8153), ein zusätzlicher Anschluss für die Differenzdruckmessung (003L8143), ein Entlüftungsanschluss (003L8141), Service-Membransätze für den Bereich 5–25 kPa (003Z7841) oder 20–60 kPa (003Z7831) sowie Gewinde- oder Schweißstutzen für Versionen mit Außengewinde erhältlich.
