Danfoss ASV-PV 4G DN 25 ist ein Differenzdruckregler für Zweirohr-Heizungsanlagen. Er wird in die Rücklaufleitung eingebaut und hält ein konstantes Δp im Steigstrang oder in der Abzweigung aufrecht. Einstellung 5–25 kPa, kVS 4,0 m³/h, mit EPP-Dämmung. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Innengewinde |
| Druck | PN 16 |
| Durchfluss | 4 m3/h |
| Nennweite | DN 25 |
| Temperatur | 0...120 °C |
| Gewicht | 1.45 kg |

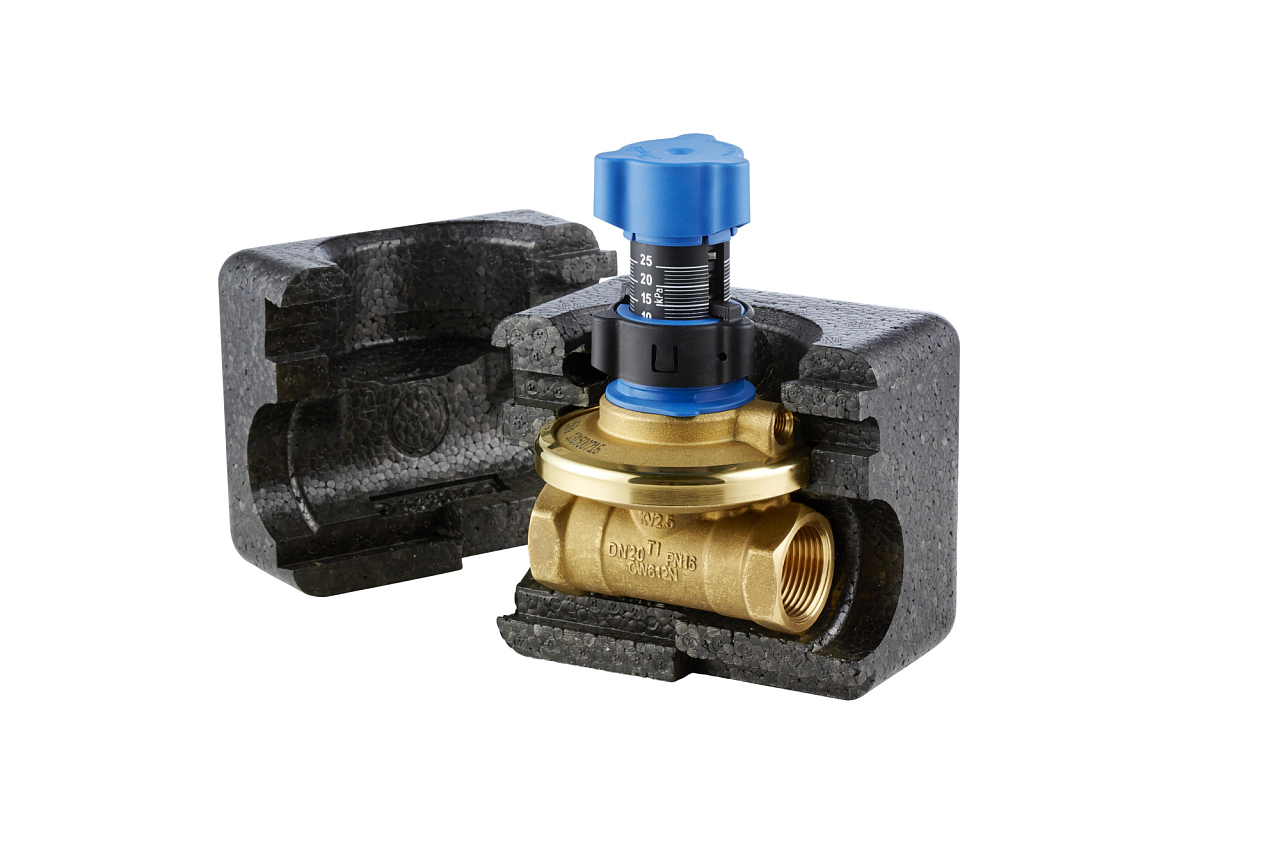

Danfoss ASV-PV 4G DN 25 (003Z5603) ist ein automatisches Strangregulierventil – Differenzdruckregler der 4. Generation für Zweirohr-Heizungs- und Kühlsysteme. Es wird in die Rücklaufleitung eingebaut und hält in Verbindung mit einem Partnerventil (ASV-BD oder ASV-M) einen konstanten Differenzdruck im Steigstrang oder in einem horizontalen Verteilerstrang aufrecht – unabhängig von der aktuellen Belastung des Systems. Im Lieferumfang enthalten sind eine Impulsleitung mit 1,5 m Länge sowie eine EPP-Dämmschale, beständig bis +120 °C.
ASV-PV 4G wird am häufigsten in Wohn- und Verwaltungsgebäuden mit Zweirohr-Heizungsanlagen eingesetzt, in denen der Differenzdruck in einzelnen Steigsträngen oder horizontalen Verteilersträngen dynamisch konstant gehalten werden muss. Das Ventil schafft stabile Druckverhältnisse für Thermostatventile an Heizkörpern und eliminiert dadurch Überströmungen, ungleichmäßige Raumerwärmung und Geräusche, die durch ein hydraulisch nicht abgeglichenes System verursacht werden. Es kann auch in Fußbodenheizungen eingesetzt werden – in Kombination mit Verteilern mit integrierter Voreinstellung – oder in Kühlanwendungen mit variablem Volumenstrom, wie Fan Coils und Kühldecken.
ASV-PV 4G bietet gegenüber den vorherigen Generationen mehrere praktische Verbesserungen. Die Einstellung des Differenzdrucks auf einer linearen Skala erfordert keinen Inbusschlüssel – es genügt, den Einstellring zu entriegeln, auf den gewünschten Wert zu drehen und anschließend wieder zu verriegeln. Die Absperrfunktion ist mechanisch vom Einstellmechanismus getrennt, sodass ein servicebedingtes Absperren des Strangs den eingestellten Δp-Wert nicht verändert. Die integrierte Spülfunktion ermöglicht das Spülen der Rohrleitung über das Ventil mithilfe des Spülzubehörs (003Z7850), ohne die Baugruppe zu demontieren. Die Membran ist konstruktiv an die jeweilige Nennweite angepasst, was eine gleichbleibende Genauigkeit und Regelcharakteristik über die gesamte DN-15–50-Reihe sicherstellt.
Technische Parameter (DN 25, 003Z5603):
ASV-PV wird ausschließlich in die Rücklaufleitung eingebaut, in Fließrichtung des auf dem Ventilgehäuse markierten Pfeils. Das Partnerventil (ASV-BD oder ASV-M) wird in die Vorlaufleitung montiert. Beide Ventile werden mit der mitgelieferten 1,5 m langen Impulsleitung verbunden, die den Druckimpuls aus dem Vorlauf zur Membran des Reglers führt.
Die Einstellung bei der 4. Generation erfordert kein Werkzeug. Das Vorgehen erfolgt in drei Schritten: Einstellring entriegeln, auf den gewünschten Wert der linearen Skala drehen und anschließend wieder verriegeln. Die Werkseinstellung beträgt 10 kPa, was typischen Heizkörperanlagen entspricht. Der Wert kann jederzeit im Bereich von 5–25 kPa geändert werden; durch Austausch der Feder (Ersatzsatz 003Z7832) kann auf den Bereich 20–60 kPa umgestellt werden.
ASV-PV 4G wird mit dem Partnerventil ASV-BD (Absperr- und Voreinstellventil mit drehbarer Messstation und Anschlüssen für 3-mm-Nadelsonden, kVS 9,5 m³/h für DN 25) oder ASV-M (Absperrventil, kVS 4,0 m³/h für DN 25) kombiniert. Die Auswahl hängt davon ab, ob die Durchflussbegrenzung auf der Ebene des Steigstrangs erfolgt (ASV-BD innerhalb des Regelkreises) oder an jedem Heizkörperventil separat (ASV-BD oder ASV-M außerhalb des Regelkreises). Beide Partnerventile werden in derselben Nennweite DN 25 gewählt.
Ja. In Fußbodenheizungen wird ASV-PV am Verteiler montiert und sorgt für einen konstanten Δp für alle Heizkreise – idealerweise in Kombination mit Verteilern mit integrierter Durchflussvoreinstellung. In Kühlsystemen mit variablem Volumenstrom (Fan Coils, Kühldecken) gewährleistet das Ventil ebenfalls einen automatischen hydraulischen Abgleich. Der Betriebsbereich von 0 … +120 °C deckt sowohl Heiz- als auch Kühlanwendungen ab.
Die Verpackung enthält das Ventil ASV-PV 4G DN 25 mit Innengewinde Rp 1 (ISO 7/1), eine 1,5 m lange Impulsleitung mit Anschluss G 1/16 A sowie eine EPP-Dämmschale für DN 25 (Art.-Nr. 003Z7802), beständig bis 120 °C, mit Click-on-Befestigung. Zubehör wie Spüladapter (003Z7850), Messanschluss für den Entleerungsanschluss (003L8143) oder ein Ersatz-Service-Satz für den Bereich 5–25 kPa (003Z7842) sind separat zu bestellen.
