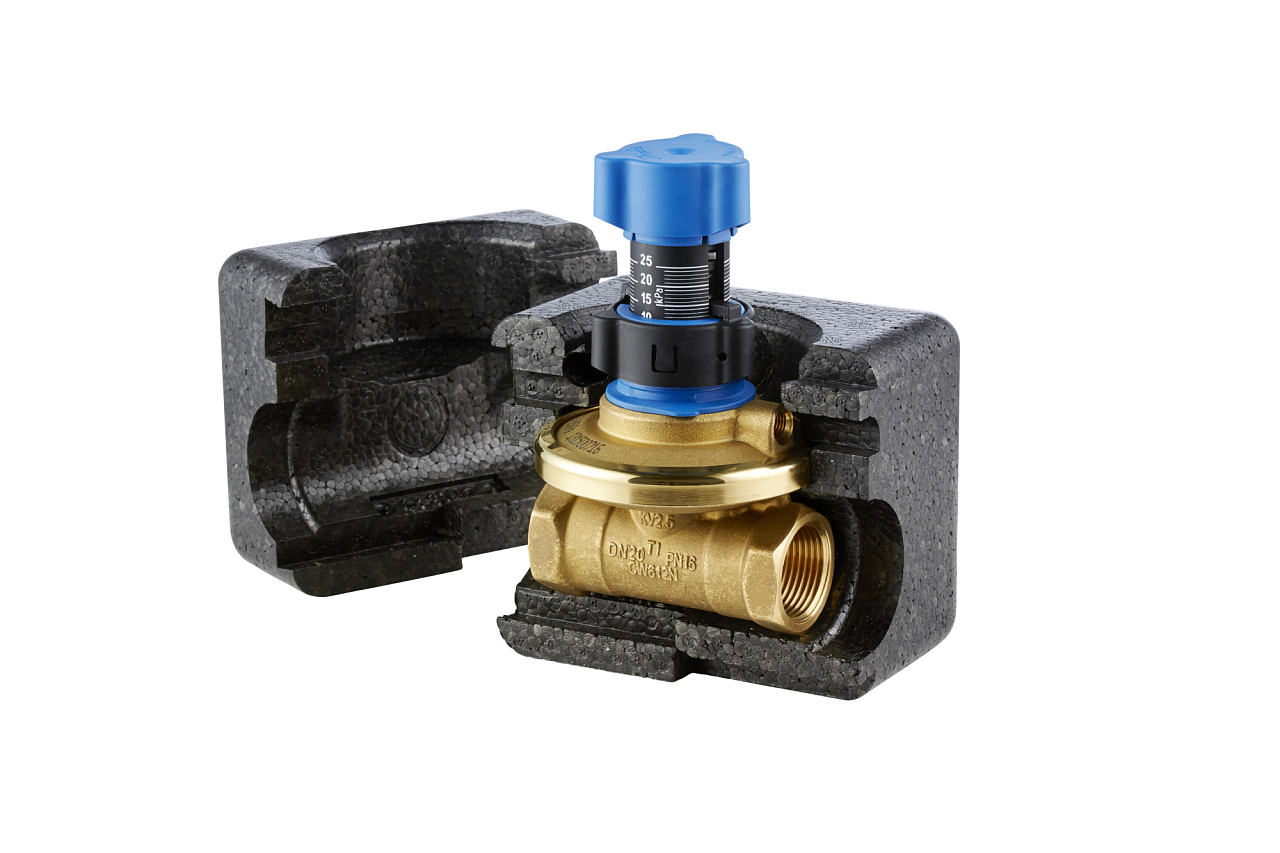

ASV-PV wird immer in die Rücklaufleitung des Steigstrangs oder der Schleife eingebaut. Das Partnerventil (ASV-BD oder ASV-M) wird in die Vorlaufleitung mit derselben Nennweite eingesetzt. Beide Ventile werden mit einem 1,5 m langen Impulsrohr verbunden, das im Lieferumfang enthalten ist – darüber erfasst ASV-PV den Druck im Vorlauf und hält die eingestellte Differenz aufrecht. Die Ventilgröße sollte der Rohrnennweite entsprechen; der kVS-Wert 6,3 m³/h bei DN 32 deckt gemäß VDI 2073 eine Wassergeschwindigkeit von 0,3–0,8 m/s ab.

Das Ventil ist werkseitig auf 10 kPa eingestellt, was ein typischer Wert für Radiatoranlagen ist. Die Einstellung kann stufenlos im Bereich von 5–25 kPa durch Drehen der Einstellspindel an der Skala ohne Inbusschlüssel verändert werden. Eine Drehung im Uhrzeigersinn erhöht den Wert, eine Drehung gegen den Uhrzeigersinn verringert ihn. Bei der 4. Generation ist der Absperrmechanismus konstruktiv vom Einstellmechanismus getrennt, sodass ein vorübergehendes Schließen des Ventils bei Servicearbeiten den eingestellten Δp nicht verändert. Wenn Sie den Volumenstrom im Steigstrang genauer regeln müssen, kann die Δp-Einstellung erhöht werden – eine Verdopplung des Regeldrucks erhöht den Volumenstrom um etwa 41 %.

ASV-BD (Code 003Z4044 für DN 32) ist ein kombiniertes Absperr- und Messventil mit drehbarer Messstation und integrierten Prüfstopfen. Es ermöglicht die Messung des Volumenstroms im Steigstrang und kann auch im druckbeaufschlagten Betrieb zwischen der Konfiguration innerhalb oder außerhalb des Regelkreises umgeschaltet werden – es ist die universellere Wahl, insbesondere dort, wo keine Durchflussbegrenzung an jedem Heizkörper vorhanden ist. ASV-M ist ein einfacheres Absperrventil ohne diese Funktionen und eignet sich dann, wenn die Durchflussbegrenzung durch voreinstellbare Thermostatventile an jedem Heizkörper sichergestellt wird. Beide Partnerventile sind in derselben Nennweite DN 32 erhältlich.

Ja. In Fußbodenheizungen wird ASV-PV an jedem Verteiler mit integrierter Voreinstellung installiert – es sorgt für einen konstanten Differenzdruck für die verzweigten Kreise. In Kühlsystemen mit variablem Volumenstrom (Fan-Coils, Kühldecken) arbeitet das Ventil nach demselben Prinzip wie in Heizungsanlagen. Der Temperaturbereich von 0–120 °C stellt für Standard-Kühl- oder Heizungsanwendungen keinerlei Einschränkung dar.

Für ASV-PV DN 32 sind Service-Sets für Membran und Feder für den Bereich 5–25 kPa (003Z7843) sowie 20–60 kPa (003Z7833) verfügbar. Ein Ersatz-Einstellgriff ist unter dem Code 003Z7857 erhältlich (für DN 32–50). Der Anschluss zur Differenzdruckmessung (003L8143) ermöglicht eine präzise Überprüfung der Einstellung im Betrieb. Impulsrohre sind in den Längen 2,5 m (003Z0690) und 5 m (003L8153) als Alternative zum mitgelieferten 1,5-m-Schlauch erhältlich.
