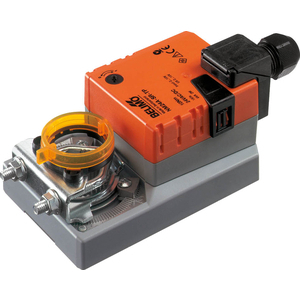

Servoantrieb Belimo NM24A-SR-TP. Bestimmt für Lüftungsklappen mit einer maximalen Größe von 2 m², Kugelhähne. Stromversorgung 24 VAC/DC. Geeignet für die Installation in Systemen von Lüftungsklappen in Lüftungs- und Klimaanlagen von Gebäuden. Steuerung durch ein DC 0-10V Signal.

Einfache direkte Montage auf die Klappenwelle mit universellem Klemmbügel, Verdrehschutz mit beigefügter Sicherung. Einstellung der Arbeitsposition mittels mechanischer Anschläge. Manuelle Verstellung ist durch eine selbstzurückstellende Taste möglich (Getriebe wird während des Drückens der Taste deaktiviert bzw. bleibt arretiert). Hohe Funktionssicherheit. Der Antrieb ist gegen Überlastung gesichert, benötigt keine Endschalter und bleibt automatisch am Anschlag stehen.

Eigenschaften

• Stromversorgung 24 VAC/DC
• Klemmen 4 mm² (Kabel Ø4...10 mm, 4-adrig) 4 mm²
• Drehmoment des Motors 10 Nm
• Maximaler Winkel 95°
• Laufzeit des Motors 150 s / 90°
• Größe der Luftklappe bis ca. 2 m²
• Einstellbarer Arbeitswinkel durch mechanische Anschläge.
• Umgebungstemperatur -30...50°C
• Geräuschpegel 35 dB(A)
• Schutzart IP 54
