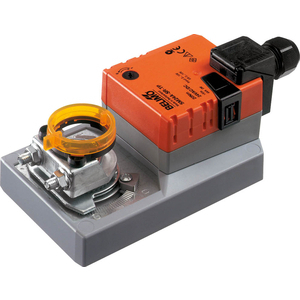

Drehklappenantrieb Belimo SM24A-SR-TP, für Luftklappen bis ca. 4 m² mit einem Motordrehmoment von 20 Nm und einer Eingangsspannung von 24 VAC/DC. Hauptsächlich eingesetzt in stationären Heizungs-, Lüftungs- und Klimaanlagen.

Einfache direkte Montage auf der Klappenwelle mittels universeller Wellenschelle, geliefert mit einer Antirotationsvorrichtung, die das Drehen des Antriebs verhindert. Einstellung des Drehwinkels mittels mechanischer Anschläge. Das Gerät kann manuell bedient werden, solange der Knopf gedrückt ist. Der Antrieb ist überlastgeschützt, benötigt keine Endschalter und stoppt automatisch.

Eigenschaften

• Stromversorgung 24 VAC/DC
• Klemmen 4 mm² (Kabel Ø4...10 mm, 4-adrig)
• Drehmoment 20 Nm
• Maximaler Drehwinkel 95°
• Motorlaufzeit 150 s / 90°
• Umgebungstemperatur -30...50°C
• Geräuschpegel 45 dB(A)
• Schutzart IP 54
