Regulierkugelhahn für Kalt- und Warmwassersysteme sowie zur Steuerung von Lüftungs- und Heizungssystemen auf der Wasserseite. Das Ventil wird durch einen Antrieb betätigt, der einfach an das Ventil angeschlossen werden kann. Bei einem Differenzdruck von 16...350 kPa hält das Ventil einen konstanten Durchfluss aufrecht. Stellen Sie bei der Installation des Ventils sicher, dass die Flussrichtung dem auf dem Ventil angegebenen Pfeil folgt.

Der resultierende Durchfluss kann durch den Öffnungsgrad des Ventils eingestellt werden. Die einzelnen Einstellschritte betragen 2,5 °. Der Endanschlag wird einfach in die gewünschte Position gebracht.

An das Ventil werden Antriebe des Typs CQ... und CQK... der Marke Belimo angeschlossen.

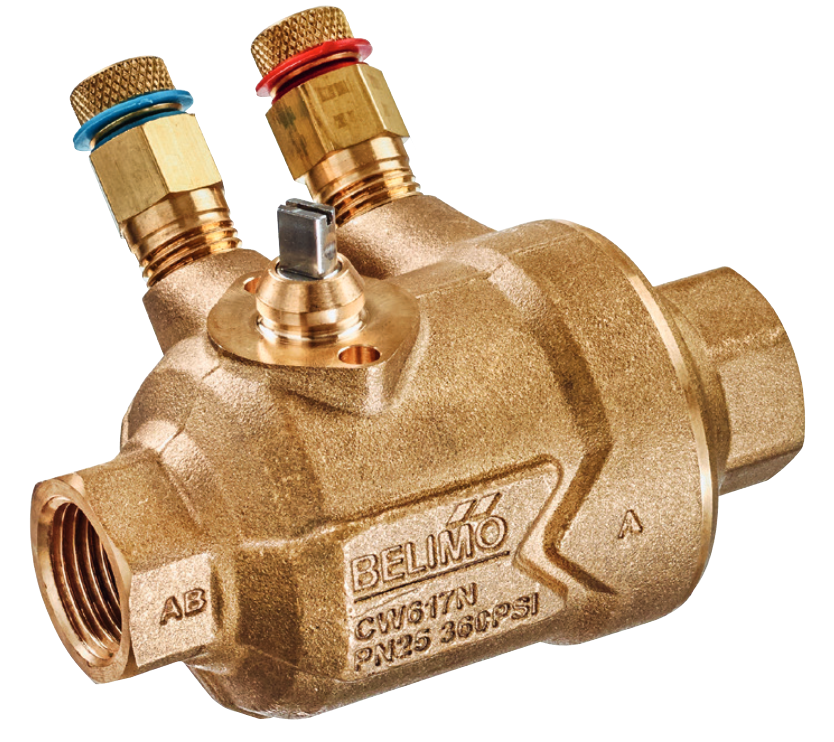

Der C220QPT-F verfügt über zwei Messanschlüsse, über die der Druckabfall beim Durchfluss durch das Ventil gemessen wird. Der Abfall wird durch den Unterschied der Werte am Einlassanschluss und am Auslassanschluss gemessen. Die Anschlüsse können auch zur Messung der Effektivität des Differenzdrucks am Ventil genutzt werden, der sich zwischen 16...350 kPa bewegen sollte. Wenn dies der Fall ist, arbeitet das Ventil druckunabhängig und gewährleistet einen konstanten Durchfluss.
