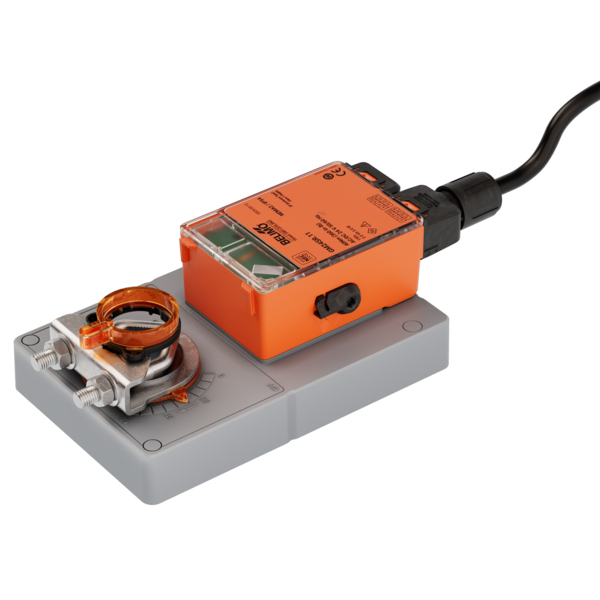

Der Klappenantrieb Belimo GM24.13 ist für das Verstellen von lufttechnischen Klappen in gebäudetechnischen Anlagen bestimmt. Der Antrieb bietet ein Drehmoment von 40 Nm und ermöglicht die Betätigung von Klappen bis zu einer Fläche von ca. 8 m². Die Ansteuerung erfolgt Auf/Zu oder 3-Punkt (stetig), Versorgungsspannung AC/DC 24 V. Der Antrieb verfügt über keine Sicherheitsfunktion (ohne Federrücklauf) – bei Ausfall der Versorgungsspannung bleibt er in der letzten Position.

Eigenschaften

• Drehmoment des Elektromotors: 40 Nm
• Klappenfläche: bis ca. 8 m²
• Versorgungsspannung: AC/DC 24 V (Bereich AC/DC 19,2…28,8 V)
• Frequenz: 50/60 Hz
• Ansteuerung: Auf/Zu, 3-Punkt (stetig)
• Ohne Sicherheitsfunktion (ohne Federrücklauf)
• Arbeitswinkel: max. 95°, beidseitig durch mechanische Anschläge einstellbar
• Stellzeit: ca. 150 s (90…150 s), lastunabhängig
• Direktmontage auf die Klappenwelle mit Universalbock
• Verdrehsicherung – beiliegende Sicherung
• Überlastschutz – der Antrieb benötigt keine Endschalter und stoppt automatisch am Anschlag
• Manuelle Verstellung mittels selbsttätig rückstellender Taste (Auskupplung des Getriebes während des Tastendrucks oder Arretierung)
• Schutzart: IP 54 / NEMA 2
• Wartungsfreier Betrieb
• Parallelschaltung mehrerer Antriebe ist möglich
