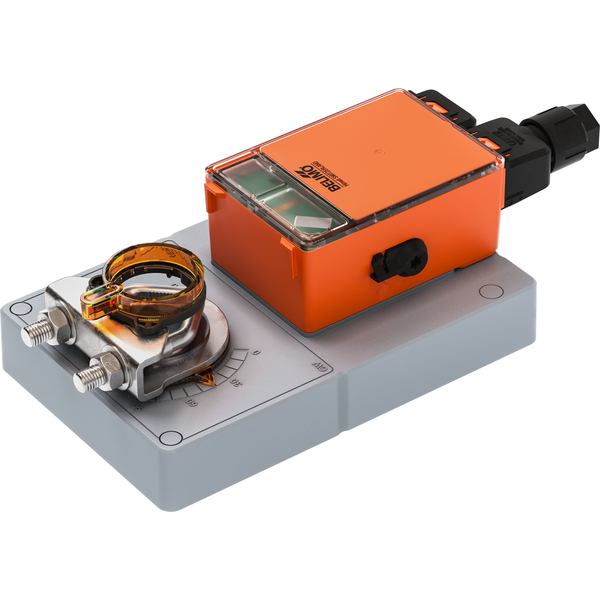

Der Servoantrieb GM24.19 von Belimo ist ein kompakter Klappenantrieb zur Regelung von lufttechnischen Klappen in Heizungs-, Lüftungs- und Klimaanlagen (HLK). Er verfügt über ein Drehmoment von 40 Nm, eine Versorgungsspannung von AC/DC 24 V sowie eine Auf/Zu- oder Dreipunktsteuerung. Der Antrieb ist mit abnehmbaren Federzugklemmen, einer mechanischen Handverstellung und einer Positionsanzeige ausgestattet.

Eigenschaften

• Motordrehmoment: 40 Nm
• Nennspannung: AC/DC 24 V (Bereich 19,2–28,8 V)
• Steuerungsart: Auf/Zu, Dreipunkt
• Laufzeit: 150 s / 90° (einstellbar 90–150 s)
• Maximaler Öffnungswinkel: 95° (elektronisch begrenzbar)
• Leistungsaufnahme im Betrieb: 2 W / in Ruhestellung: 0,2 W
• Anschluss: abnehmbare Federzugklemmen (2,5 mm², 3-adrig)
• Handverstellung über seitlichen Hebel mit Arretiermöglichkeit
• Mechanische Positionsanzeige
• Schutzart: IP54
• Schallleistungspegel: 40 dB(A)
