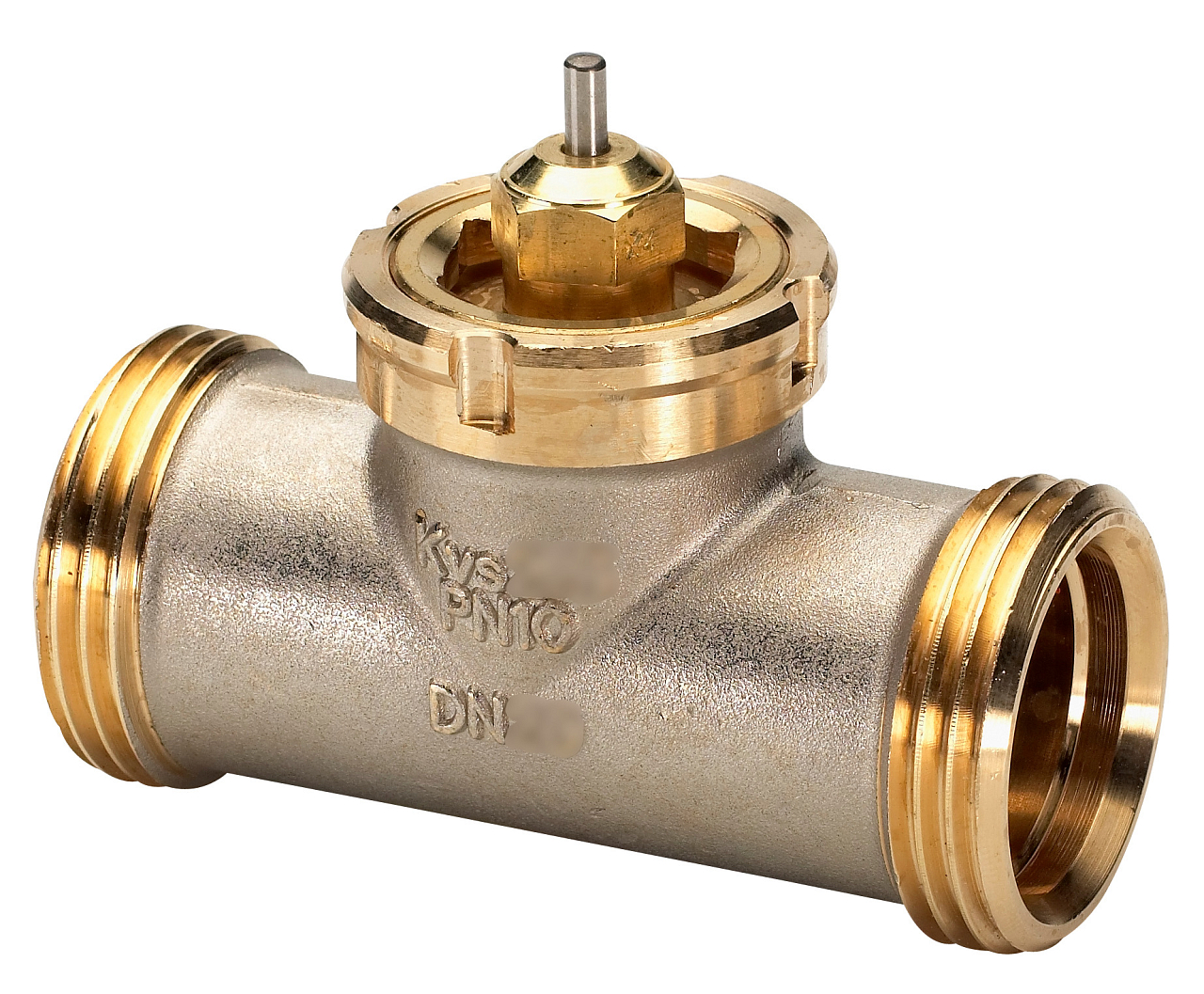

Das Zweig-Regelventil Danfoss VMT (065F0115) ist ein direkt wirkendes Sitzventil zur Durchflussregelung in Heizungs- und Kühlsystemen. Das Ventil ist für den Betrieb mit direkt wirkenden thermostatischen Fühlern der Baureihe RAVK und ähnlichen Reglern ausgelegt. Die kompakte Messingausführung mit Außengewinde G 3/4 A ermöglicht eine einfache Montage in Rohrleitungssystemen der Nennweite DN 15. Dank der linearen Durchflusskennlinie gewährleistet es eine präzise und stufenlose Regelung des Durchflusses des Heiz- oder Kühlmediums.

Anwendungsbereich

Das VMT-Ventil ist zur Durchflussregelung in Fernwärme- und Fernkältesystemen sowie in herkömmlichen Heizungsanlagen bestimmt. Es arbeitet als Regelelement in Kombination mit direkt wirkenden Thermostatköpfen oder Fühlern (z. B. Danfoss RAVK), die die Ventilstellung direkt steuern, ohne dass ein externer Antrieb oder eine Stromversorgung erforderlich ist.

Konstruktion und Materialien

Das Ventilgehäuse ist aus Messing (W. Nr. 2.0402) gefertigt, was Korrosionsbeständigkeit und eine lange Lebensdauer gewährleistet. Der Ventilkegel besteht aus NBR-Gummi, die Spindel aus Chrom-Molybdän-Stahl. Das Außengewinde G 3/4 A ermöglicht den direkten Anschluss an die Rohrleitung oder an den Thermostatkopf ohne Adapter.

Durchflusskennlinie und Regelung

Das Ventil verfügt über eine lineare Durchflusskennlinie, die einen proportionalen Zusammenhang zwischen Hub und Durchfluss sicherstellt. Der geringe Hub von 1,10 mm in Kombination mit dem kVS-Wert 1,5 m³/h ist für eine feinfühlige und präzise Regelung in kleinen Heizkreisen optimiert, beispielsweise bei Heizkörpern in Wohneinheiten oder Übergabestationen.

Installation und Montage

• Die Einbaulage ist beliebig – das Ventil kann horizontal wie auch vertikal installiert werden.
• Vor der Montage ist die Sauberkeit des Rohrleitungssystems sicherzustellen, damit Dichtungen oder Ventilkegel nicht beschädigt werden.
• Zur Absicherung gegen Verunreinigungen wird der Einbau eines Filters (Sieb) vor dem Ventil empfohlen.
• Das Ventil ist für den direkten Anschluss eines direkt wirkenden thermostatischen Reglers (z. B. Danfoss RAVK) vorgesehen.
