ASV-BD wird in der Vorlaufleitung der Steigleitung installiert, während der Differenzdruckregler ASV-PV im Rücklauf derselben Steigleitung montiert wird. Beide Ventile sind über eine Impulsleitung (G ¹⁄₁₆, im Lieferumfang des ASV-PV enthalten) verbunden, die das Drucksignal von der Vorlaufseite zur Membran des ASV-PV führt. Dank dieser Verbindung hält ASV-PV den eingestellten Differenzdruck über die gesamte Steigleitung unabhängig von Änderungen der Anlagenlast kontinuierlich aufrecht. Die Nennweite beider Ventile muss identisch sein.

Bei der Einbindung außerhalb des geregelten Kreises (blauer Messnippel geöffnet, roter geschlossen) steht der gesamte Druckbereich des ASV-PV für die Steigleitung zur Verfügung, und der Durchfluss wird an den einzelnen Heizkörpern durch Voreinstellung der Thermostatventile begrenzt. Diese Einbindung bietet die beste Regelgüte und wird als Standardkonfiguration empfohlen. Bei der Einbindung innerhalb des Kreises (roter Messnippel geöffnet, blauer geschlossen) arbeitet ASV-BD als Durchflussbegrenzer für die gesamte Steigleitung – ein Teil des geregelten Druckbereichs wird dann durch den Druckverlust des Ventils selbst verbraucht. Diese Variante eignet sich dort, wo der Durchfluss nicht an jedem Heizkörper einzeln begrenzt werden kann.

Ja. Das Umschalten zwischen der Einbindung innerhalb und außerhalb des geregelten Kreises kann auch unter Druck erfolgen – es genügt, einen Messnippel zu schließen und den anderen zu öffnen. Die Anlage muss weder außer Betrieb genommen noch teilweise entleert werden. Diese Eigenschaft ist sowohl bei der ersten Inbetriebnahme praktisch, wenn sich zeigen kann, dass die ursprünglich gewählte Konfiguration für das konkrete hydraulische Schema nicht geeignet ist, als auch bei späteren hydraulischen Anpassungen der Anlage.

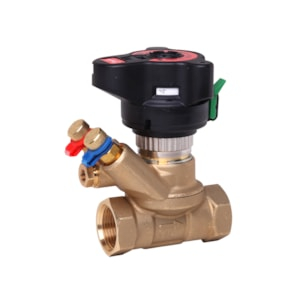

Der Standard-ASV-BD (003Z4041) ist aus DZR-Messing gefertigt, das entzinkungsbeständig und für übliche Heizungs- und Kühlanlagen geeignet ist. Die Version ASV-BD PURE verwendet eine spezielle Eco-Messinglegierung (CW724R) mit einem Bleigehalt von unter 0,1 %. Sie ist für Anwendungen mit strengeren Anforderungen an die Materialzusammensetzung bestimmt – beispielsweise in Ländern, in denen Vorschriften zum Bleigehalt für Materialien gelten, die mit Wasser in Berührung kommen. Funktional sind beide Typen identisch; die Schrauben in der PURE-Version haben zusätzlich ein umgekehrtes (Links-)Gewinde.
