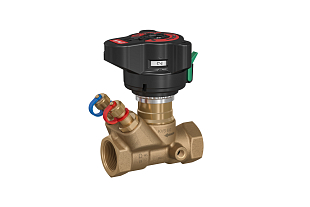

Danfoss ASV-D DN 32 ist ein Partner-Abgleichventil zur Regelung des Differenzdrucks in Steigleitungen. Es arbeitet mit ASV-PV/P oder AB-PM zusammen. Kvs 18 m³/h, PN 20, Temperatur –20 bis 120 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | G 1 1/4" |
| Anschlusstyp | Innengewinde |
| Druck | PN 20 |
| Durchfluss | 18 m3/h |
| Messnippel | Ja |
| Nennweite | DN 32 |
| Temperatur | -20...120 °C |
| Gewicht | 1.56 kg |
Danfoss ASV-D DN 32 ist ein voreinstellbares Partner-Abgleichventil zur automatischen Durchflussregulierung in Steigleitungen von Warmwasser-Heizungsanlagen. Es arbeitet paarweise mit den dynamischen Abgleichventilen ASV-PV, ASV-P oder AB-PM, die den Differenzdruck in der Steigleitung regeln. Das Ventilgehäuse besteht aus Messing (CW 617N), Anschluss mit Innengewinde G 1 ¼", Kvs 18 m³/h.
ASV-D wird in Steigleitungsverteilungen von Warmwasser-Heizungsanlagen montiert – typischerweise in Mehrfamilienhäusern, Verwaltungsgebäuden oder Industrieobjekten mit mehrgeschossigen Heizungsanlagen. Das Ventil kann innerhalb des geregelten Kreises eingebaut werden (zur Überprüfung des Durchflusses in der Steigleitung) oder außerhalb des geregelten Kreises (zur Durchflussbegrenzung, wobei der gesamte geregelte Druckbereich für die Steigleitung verfügbar bleibt). Die Wahl der Einbaurichtung hängt davon ab, ob die Durchflussbegrenzung an der Steigleitung oder an jeder Heizeinheit separat erfolgt.
Das Ventil verfügt über eine getrennte Funktion für die Durchflussvoreinstellung und die Absperrung. Der voreingestellte Wert ist aus mehreren Blickwinkeln auf der Zahlenskala sichtbar und wird durch Eindrücken des Handgriffs gesichert – die Einstellung kann zusätzlich mit einem Plombierband geschützt werden. Die Absperrung erfolgt über ein Kugelventil mit 90°-Drehung, eine farbige Anzeige (rot/weiß) signalisiert eindeutig den Status offen/geschlossen. Der Handgriff ist abnehmbar, was die Montage in beengten Einbausituationen erleichtert.
Das Ventil ist mit zwei integrierten selbstabdichtenden Messanschlüssen für 3-mm-Nadeln ausgestattet, an die das Messgerät Danfoss PFM 100 oder PFM 1000 (oder ein Gerät einer anderen Marke) angeschlossen werden kann. Das Gerät PFM 1000 hat die Ventildaten im Speicher hinterlegt und zeigt den Durchfluss direkt an. Die Messgenauigkeit beträgt ±10 % in vollständig geöffneter Stellung und ±18 % bei einer Einstellung auf 25 % des maximalen Durchflusses (gemäß BS 7350:1990).
Technische Parameter:
Bei der Installation innerhalb des geregelten Kreises strömt das Medium durch das Ventil in Pfeilrichtung auf dem Gehäuse – das Ventil dient dann zur Überprüfung des Durchflusses in der Steigleitung, jedoch wird ein Teil des Druckbereichs des ASV-PV durch den Druckverlust des Partner-Ventils verbraucht. Bei der Installation außerhalb des geregelten Kreises strömt das Medium in entgegengesetzter Richtung – der gesamte geregelte Druckbereich steht der Steigleitung zur Verfügung und die Durchflussbegrenzung erfolgt an jedem Heizkörper separat. Die Kv-Werte bleiben in beiden Einbaurichtungen unverändert.
ASV-D ist als Partner-Ventil für die dynamischen Abgleichventile Danfoss ASV-PV, ASV-P oder AB-PM ausgelegt. Diese regeln den Differenzdruck in der Steigleitung, während ASV-D zur Durchflussvoreinstellung und Messung dient. Das vollständige Sortiment an Partner-Ventilen und Zubehör finden Sie im Datenblatt ASV-PV.
Das Ventil verfügt über zwei integrierte Messanschlüsse für Nadeln mit 3 mm Durchmesser. Schließen Sie das Messgerät Danfoss PFM 100 oder PFM 1000 an (oder ein Gerät eines anderen Herstellers). Das PFM 1000 hat die Ventildaten im Speicher hinterlegt und zeigt den Durchfluss direkt an; bei Geräten anderer Hersteller muss mit den Kv-Signalwerten aus der Tabelle im Datenblatt gearbeitet werden. Danfoss empfiehlt für beste Ergebnisse die Verwendung der originalen Danfoss-Prüfnadeln.
Ja. Nach Einstellung des gewünschten Durchflusswerts wird der Handgriff durch Eindrücken gesichert (Verriegelungsfunktion). Die Einstellung kann anschließend mit einem Plombierband geschützt werden (Zubehör Best.-Nr. 003Z4660). Die Absperrfunktion ist von der Voreinstellfunktion getrennt – das Ventil kann auch nach dem Verplomben geschlossen und geöffnet werden, ohne dass sich die Durchflusseinstellung ändert.
Das ASV-D Ventil ist mit Ethylenglykol-/Propylenglykol-Gemischen bis zu einer Konzentration von 30 % kompatibel. Für Anlagen mit Frostschutzmittel müssen bei der Durchflusseinstellung die im Datenblatt angegebenen Korrekturfaktoren verwendet werden (die Werte hängen von der Temperatur und dem Glykolanteil in der Lösung ab). Die minimale Medientemperatur beträgt –20 °C.
