Partnerventil mit Innengewinde 1/2" zur Regelung des Differenzdrucks in Heizungsanlagen. Kombiniert die Funktion der Voreinstellung des Durchflusses, eines Absperrventils und der Durchflussmessung. PN 16, Kvs 1,6 m³/h, max. Temperatur 120 °C. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Innengewinde |
| Durchfluss | 1,6 m3/h |
| Nennweite | DN 15 |
| Temperatur | -20...120 °C |
| Gewicht | 0.35 kg |

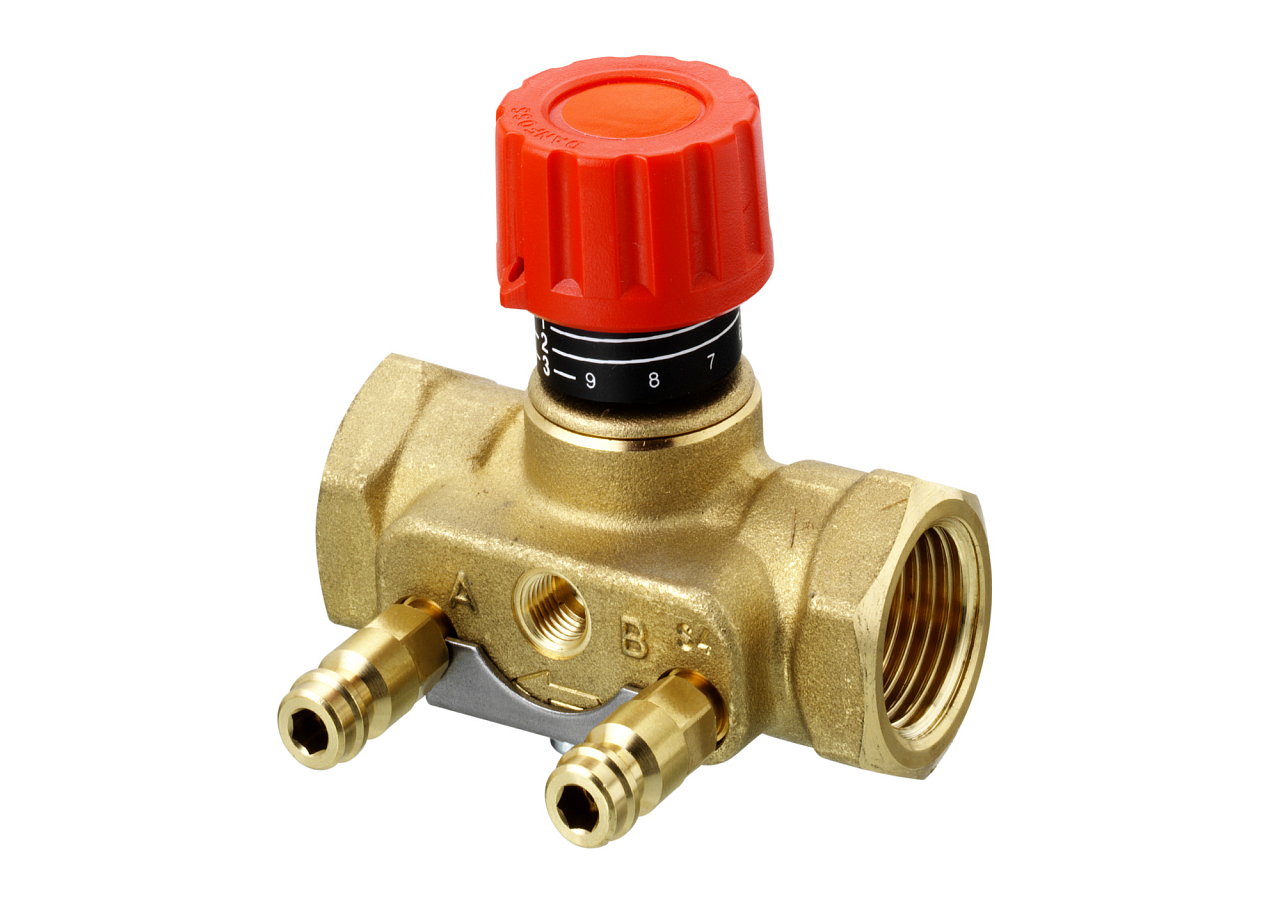

Danfoss ASV-I DN 15 (003L7641) ist ein Partner-Abgleichventil zur Montage im Vorlauf der Heizungsanlage. In einem kompakten Gehäuse vereint es die Funktion der Durchflussvoreinstellung, eines Absperrventils und der Durchflussmessung. Das Ventil ist für den Einsatz mit den Differenzdruckreglern Danfoss ASV-P oder ASV-PV ausgelegt, mit denen es einen geschlossenen Regelkreis für den automatischen hydraulischen Abgleich von Heizkreissträngen bildet.
ASV-I wird in hydraulisch abgeglichenen Heizungsanlagen von Mehrfamilienhäusern, Hotels, Verwaltungsgebäuden und Industrieobjekten eingesetzt. Typischerweise wird es im Vorlauf eines Steigstrangs oder eines Strangs installiert, dessen Heizkörperventile keine direkte Möglichkeit zur Durchflussvoreinstellung haben. In Kombination mit dem Regler ASV-P oder ASV-PV sorgt es für einen konstanten Differenzdruck im jeweiligen Strang und begrenzt den maximalen Durchfluss, wodurch es zu einer korrekten Verteilung des Durchflusses auf die einzelnen Stränge des Heizkreises beiträgt.
Das ASV-I Ventil ist mit einem Doppelkegel ausgestattet, der eine mechanische Begrenzung des maximalen Durchflusses über die eingestellte Position auf der Skala direkt am Ventilgehäuse ermöglicht. Integrierte Messnippel (Rectus-Schnellkupplungen) ermöglichen die Überprüfung des tatsächlichen Durchflusses im Vorlauf, ohne dass eine Demontage erforderlich ist. Der Anschluss für die Impulsleitung verbindet das ASV-I mit dem Regler ASV-PV und schließt den Regelkreis zur automatischen Aufrechterhaltung eines konstanten Differenzdrucks im Strang. Das Ventilgehäuse besteht aus Messing, Membranen und O-Ringe aus EPDM, die Feder aus Edelstahl. In der Ausführung DN 15–40 wird das Ventil in Polystyrol verpackt geliefert, das als Wärmedämmung bis 80 °C verwendet werden kann.
Technische Parameter:
Das ASV-I Ventil ist als Partner-Ventil für die Danfoss Regler ASV-P und ASV-PV ausgelegt. Es wird über eine Impulsleitung mit ihnen verbunden, die den Differenzdruck vom Vorlauf zum Regler überträgt. Die Kombination ASV-I + ASV-PV bietet zusätzlich eine automatische Begrenzung des maximalen Durchflusses für den gesamten Anlagenstrang.
Der gewünschte Durchfluss wird durch Drehen des Knopfes am Ventilgehäuse eingestellt. Der Knopf wird zunächst ganz nach links gedreht (Position „0" = vollständig geöffnet), anschließend wird er gemäß der Umrechnungstabelle für den jeweiligen Durchfluss auf die gewünschte Anzahl von Umdrehungen eingestellt. Die aktuelle Position wird mit einem Innensechskantschlüssel durch Blockieren der Einstellspindel fixiert. Die Voreinstellung kann nur bei geschlossenem Ventil abgelesen werden.
Das Gehäuse des ASV-I Ventils ist mit zwei Messnippeln (Rectus-Schnellkupplungen) ausgestattet, an die ein Durchflussmesser angeschlossen werden kann, um den tatsächlichen Durchfluss im Strang direkt am Einbauort zu überprüfen. Die Messung kann ohne Demontage des Ventils oder Unterbrechung des Anlagenbetriebs durchgeführt werden.
Wenn das ASV-I Ventil nicht mit einem ASV-P oder ASV-PV Regler verbunden ist, muss die Öffnung für die Impulsleitung mit einem Stopfen verschlossen werden. Danfoss liefert dafür Stopfen unter dem Code 003L8174 (Packung mit 10 Stück). Ohne Stopfen würde die offene Impulsöffnung zum Austritt des Mediums führen.
Die Variante 003L7641 hat ein Innengewinde Rp ½ (Vorlauf) und ein Außengewinde G ¾ (Rücklauf). Die Gesamtlänge des Gehäuses beträgt 65 mm, die Höhe 48 mm, der Durchmesser D1 = 28 mm. Das Ventil wird standardmäßig in Polystyrol verpackt, das als Dämmung bis 80 °C dient. Für höhere Temperaturen (bis 120 °C) ist als Zubehör eine Isolierschale erhältlich.
