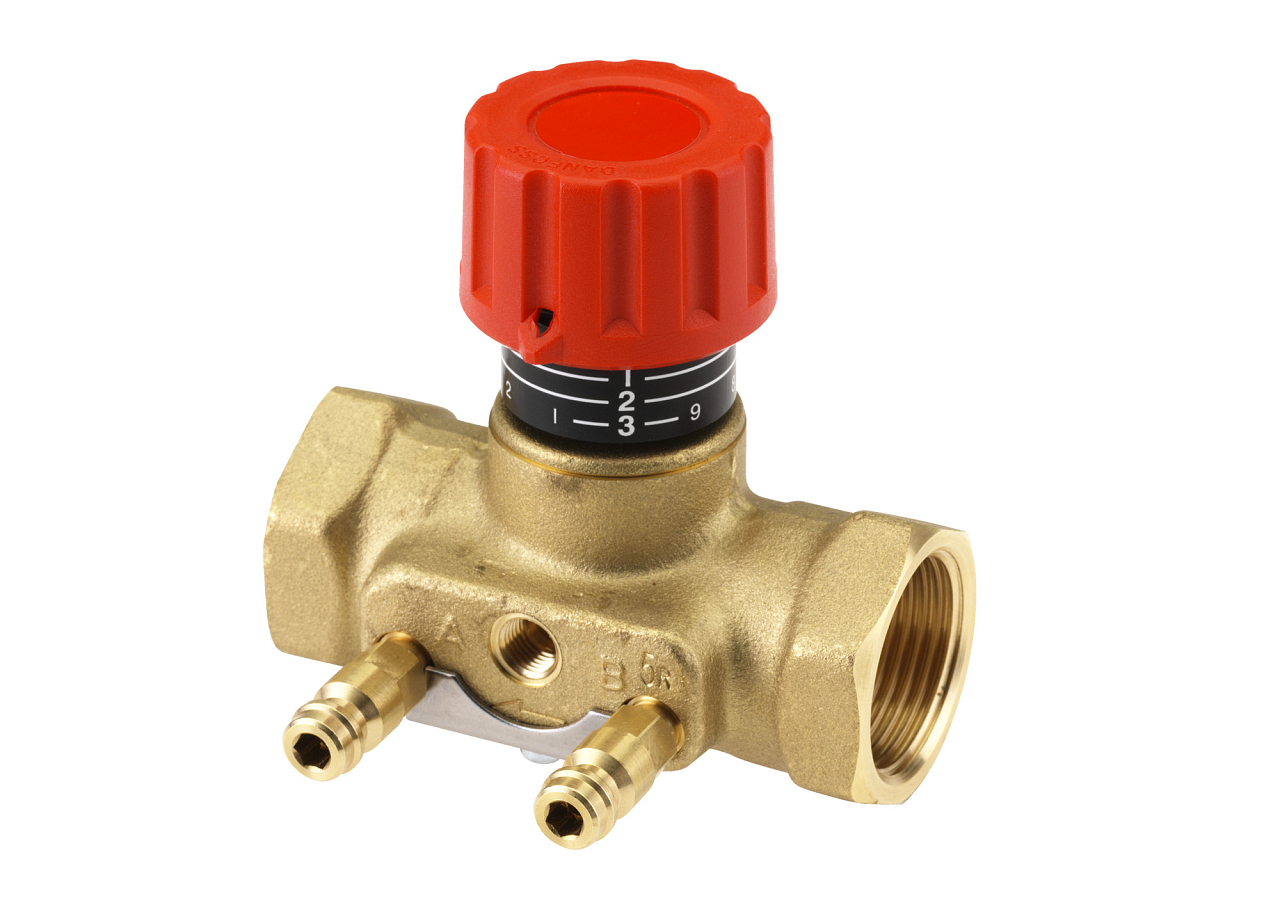

Das Partnerventil Danfoss ASV-I DN 25 ist ein multifunktionales Absperr-, Regulier-, Mess- und Impulsventil, das für den Einbau in die Vorlaufleitung von Heizungsanlagen bestimmt ist. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Innengewinde |
| Druck | PN 16 |
| Durchfluss | 4 m3/h |
| Nennweite | DN 25 |
| Temperatur | -20...120 °C |
| Gewicht | 0.84 kg |
Danfoss ASV-I DN 25 ist ein Partner-Abgleich- und Absperrventil für den Einbau in die Vorlaufleitung von Heizungsanlagen. Es vereint in einem Gehäuse die Voreinstellung des maximalen Durchflusses, eine Absperrfunktion sowie einen integrierten Messanschluss. Es ist für den Einsatz mit den Differenzdruckreglern Danfoss ASV-PV oder ASV-P ausgelegt, mit denen es ein komplettes System zur automatischen hydraulischen Strangregulierung bildet.
Das ASV-I wird in die Vorlaufleitung von Heizungssträngen in Wohn- und Gewerbegebäuden eingebaut, in denen der Durchfluss nicht an jedem Endelement einzeln eingestellt werden kann. Das Ventil begrenzt den maximalen Durchfluss im jeweiligen Strang des Kreislaufs und hält zusammen mit dem über eine Impulsleitung angeschlossenen Differenzdruckregler ASV-PV oder ASV-P einen konstanten Differenzdruck im Strang aufrecht. Dadurch bleibt die Anlage auch bei Laständerungen hydraulisch abgeglichen, ohne dass ein weiterer Eingriff durch das Bedienpersonal erforderlich ist.
Die Voreinstellung des maximalen Durchflusses erfolgt durch Drehen des Bedienknopfs auf der Zahlenskala des Ventils und durch Sichern der Position mit der Einstellspindel mithilfe eines Innensechskantschlüssels. Das Ventil wird standardmäßig mit Messnippeln vom Typ Rectus geliefert, über die der Durchfluss direkt am Installationsort mit einem Messgerät überprüft werden kann. Für Temperaturen bis 80 °C dient die mit dem Ventil gelieferte Original-Polystyrolschale (EPS) als Dämmung; für höhere Temperaturen bis 120 °C ist eine zusätzliche Dämmschale als Zubehör erhältlich.
Das ASV-I ist als Partner-Ventil für den Einsatz mit den Differenzdruckreglern Danfoss ASV-PV oder ASV-P ausgelegt. Die Ventile sind über eine Impulsleitung verbunden, wodurch im Strang ein konstanter Differenzdruck aufrechterhalten und gleichzeitig der maximale Durchfluss im jeweiligen Strang des Kreislaufs begrenzt wird.
Drehen Sie den Bedienknopf ganz nach links (in die Position „0“), drehen Sie ihn anschließend nach rechts auf den gewünschten Skalenwert. Halten Sie dabei die Stellung des Knopfs bei und drehen Sie die Einstellspindel mit einem Innensechskantschlüssel gegen den Uhrzeigersinn bis zum Anschlag; danach stellen Sie den Knopf wieder auf „0“ zurück. Das Ventil ist nun auf den eingestellten maximalen Durchfluss begrenzt. Zum Aufheben der Einstellung drehen Sie die Spindel im Uhrzeigersinn bis zum Anschlag.
Ja, das ASV-I integriert sowohl die Durchflussvoreinstellung als auch eine vollständige Absperrfunktion. Die Absperrung erfolgt über den Bedienknopf – daher muss im Strang kein zusätzliches separates Absperrventil installiert werden.
Der zulässige Differenzdruckbereich über dem Ventil beträgt 10–150 kPa. Der Maximalwert von 150 kPa darf auch bei Teillast der Anlage nicht überschritten werden.
Für Temperaturen bis 80 °C kann die mit dem Ventil gelieferte Original-Polystyrolschale (EPS) als Dämmung verwendet werden (verfügbar für DN 15–40). Für höhere Temperaturen – bis maximal 120 °C – ist eine zusätzliche Dämmschale als Zubehör erhältlich.
