ASV-I wird im Vorlauf eines Strangs einer Zweirohr-Heizungsanlage montiert; der Regler ASV-PV wird im Rücklauf desselben Strangs installiert. Beide Ventile werden mit einer Impulsleitung verbunden (Länge 1,5 m oder 2,5 m, als Zubehör erhältlich). Die Strömung muss in Pfeilrichtung auf dem Ventilgehäuse erfolgen.

Die Öffnung für die Impulsleitung am ASV-I-Gehäuse muss mit einem Danfoss-Stopfen (Best.-Nr. 003L8174) verschlossen werden. Ohne Verschluss bliebe die Öffnung offen und die Anlage würde nicht korrekt funktionieren. Die Stopfen werden in Packungen zu 10 Stück verkauft.

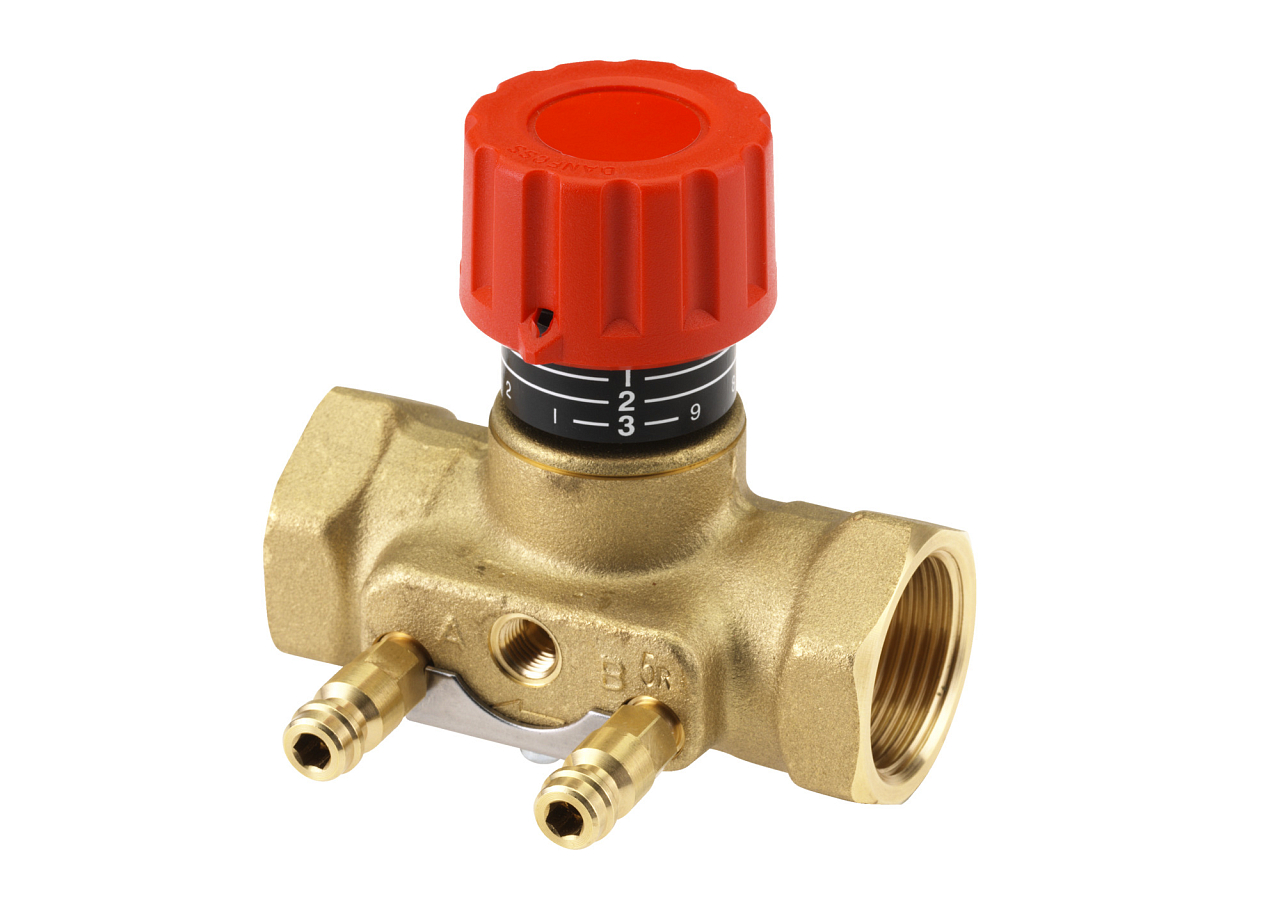

Am Ventilgehäuse befinden sich zwei Messnippel, an die ein Durchflussmessgerät (z. B. Danfoss PFM) oder ein anderes Standard-Messgerät angeschlossen werden kann. Durchfluss und Differenzdruck lassen sich so direkt vor Ort überprüfen, ohne Eingriff in die Rohrleitung. Bei der Messung müssen alle Thermostatventile in der Anlage vollständig geöffnet sein.

ASV-I ist ein älterer Typ eines Partnerventils mit Durchflussvoreinstellung und zwei Messnippeln. Das neuere ASV-BD (4. Generation) bietet eine drehbare Messstation mit integrierten Anschlüssen für 3-mm-Nadeln, die Möglichkeit, die Ventilkonfiguration (innerhalb oder außerhalb des Regelkreises) unter Druck ohne Entleerung der Anlage umzuschalten, sowie höhere Kv-Werte für geringere Druckverluste. Wenn Sie einen Ersatz oder eine Neuinstallation planen, stimmen Sie die Auswahl mit dem Lieferanten ab.
