ASV-M ist eine einfachere Absperrarmatur mit Impulsanschluss für ASV-PV. ASV-BD ist ein multifunktionales Partnerventil, das zusätzlich mit einer drehbaren Messstation mit integrierten Messanschlüssen, einer Voreinstellung (kv) und der Möglichkeit ausgestattet ist, entweder innerhalb oder außerhalb des geregelten Kreises zu arbeiten – die Konfiguration kann auch unter Druck geändert werden, ohne dass die Anlage außer Betrieb genommen werden muss. ASV-BD hat außerdem deutlich höhere kv-Werte (für DN 15: kv 3,0 gegenüber 1,6 m³/h bei ASV-M) und verursacht dadurch geringere Druckverluste im Strang. ASV-M ist insbesondere dort eine geeignete Wahl, wo die Volumenstrombegrenzung an jedem Heizkörperventil erfolgt (z. B. RA-N mit Voreinstellung) und keine Volumenstrombegrenzung auf Steigstrangebene erforderlich ist.

Ja, ASV-M ist ausschließlich als Partnerventil (Begleitventil) für die Regler ASV-PV oder ASV-P ausgelegt. Wenn ASV-M in der Anlage ohne Differenzdruckregler betrieben wird, muss die Impulsöffnung mit einem Stopfen verschlossen werden (Best.-Nr. 003L8174) – andernfalls würde Medium über den offenen Impulsanschluss austreten.

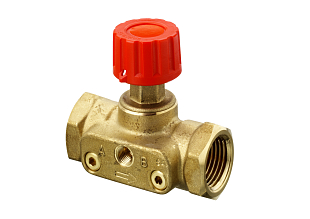

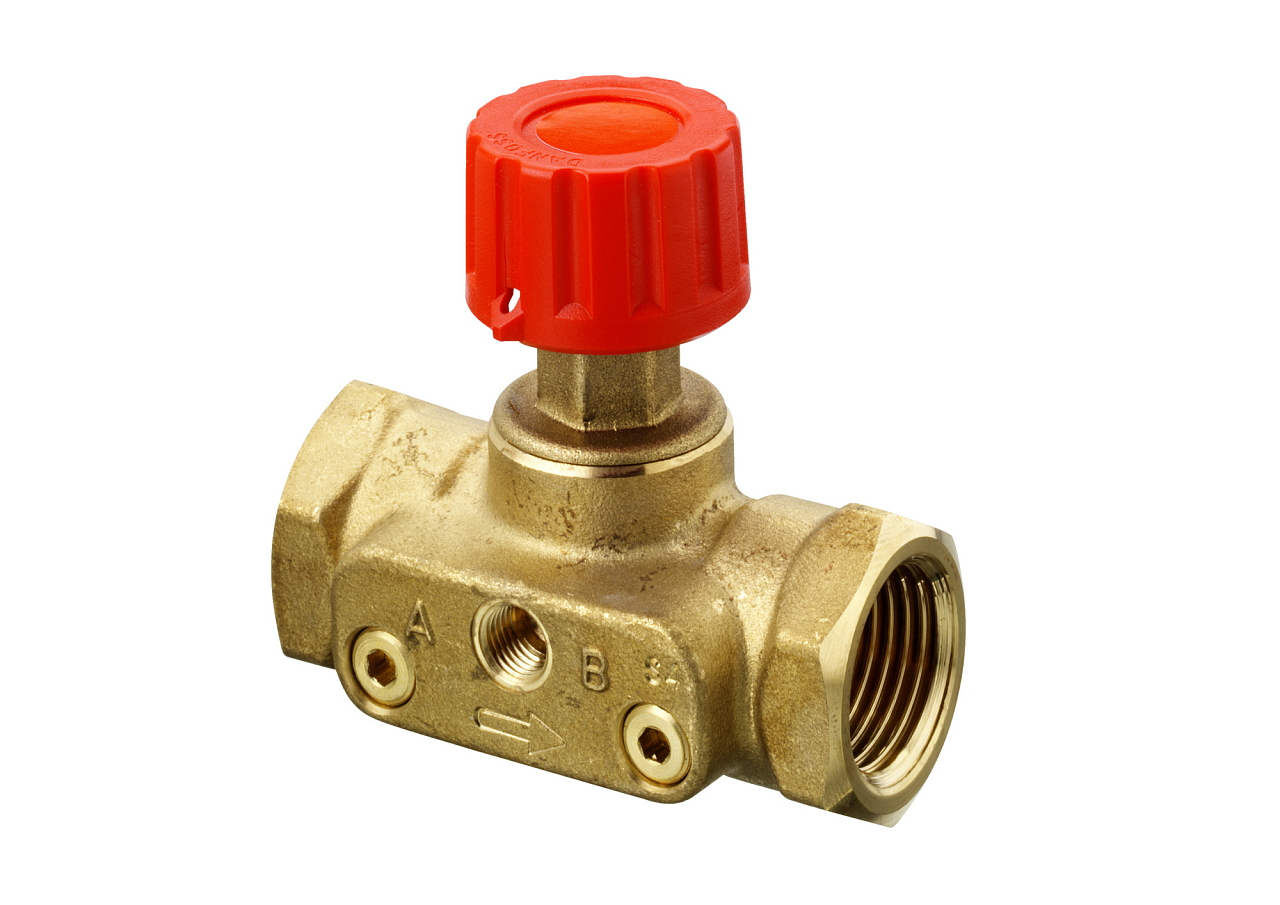

Die Version 003L7691 wird ohne Messnippel geliefert. Die Verschlussstopfen können durch Messanschlüsse ersetzt werden (Zubehör Best.-Nr. 003L8145 – Satz mit zwei Anschlüssen vom Typ Rectus), die eine Volumenstrommessung direkt in der Vorlaufleitung des Strangs ermöglichen. Der Austausch ist nur bei druckloser Anlage – ohne Medium – möglich. Alternativ können Differenzdruck und Volumenstrom am Ventil ASV-PV im Rücklauf mit dem Danfoss-Messgerät PFM oder einem anderen Gerät gemessen werden.

ASV-M wird immer in die Vorlaufleitung des Strangs oder Steigstrangs eingebaut – niemals in den Rücklauf. Der Volumenstrom muss das Ventil in Pfeilrichtung durchströmen, wie auf dem Ventilgehäuse gekennzeichnet. Der Differenzdruckregler ASV-PV gehört dagegen in den Rücklauf. Beide Ventile sind über ein Impulsrohr verbunden (Länge 1,5 m ist standardmäßig im Lieferumfang des Ventils ASV-PV enthalten).
