Der ASV-M wird in die Vorlaufleitung eines Steigstrangs oder einer horizontalen Schleife eingebaut, immer in Pfeilrichtung auf dem Ventilgehäuse. Der Differenzdruckregler ASV-PV wird im Rücklauf montiert. Beide Ventile werden über eine Impulsleitung (G 1/16 A) verbunden; erst nach dieser Verbindung arbeitet das System als automatische Differenzdruckregelung. Bei der Druckprüfung des Systems muss die Impulsleitung angeschlossen und der ASV-M geöffnet sein. Der maximale Prüfdruck beträgt 25 bar.

Der ASV-M ist in erster Linie als Partner-Ventil für die Danfoss-Differenzdruckregler ASV-PV vorgesehen (verfügbar im Bereich DN 15–50, Einstellbereich 5–25 kPa oder 20–60 kPa). Über die Impulsleitung wird er an den Anschluss G 1/16 A des Reglers ASV-PV angeschlossen. Laut Danfoss-Datenblatt besteht auch Kompatibilität mit dem Regler ASV-P. Achten Sie stets darauf, dass ASV-M und ASV-PV die gleiche Nennweite (DN) haben.

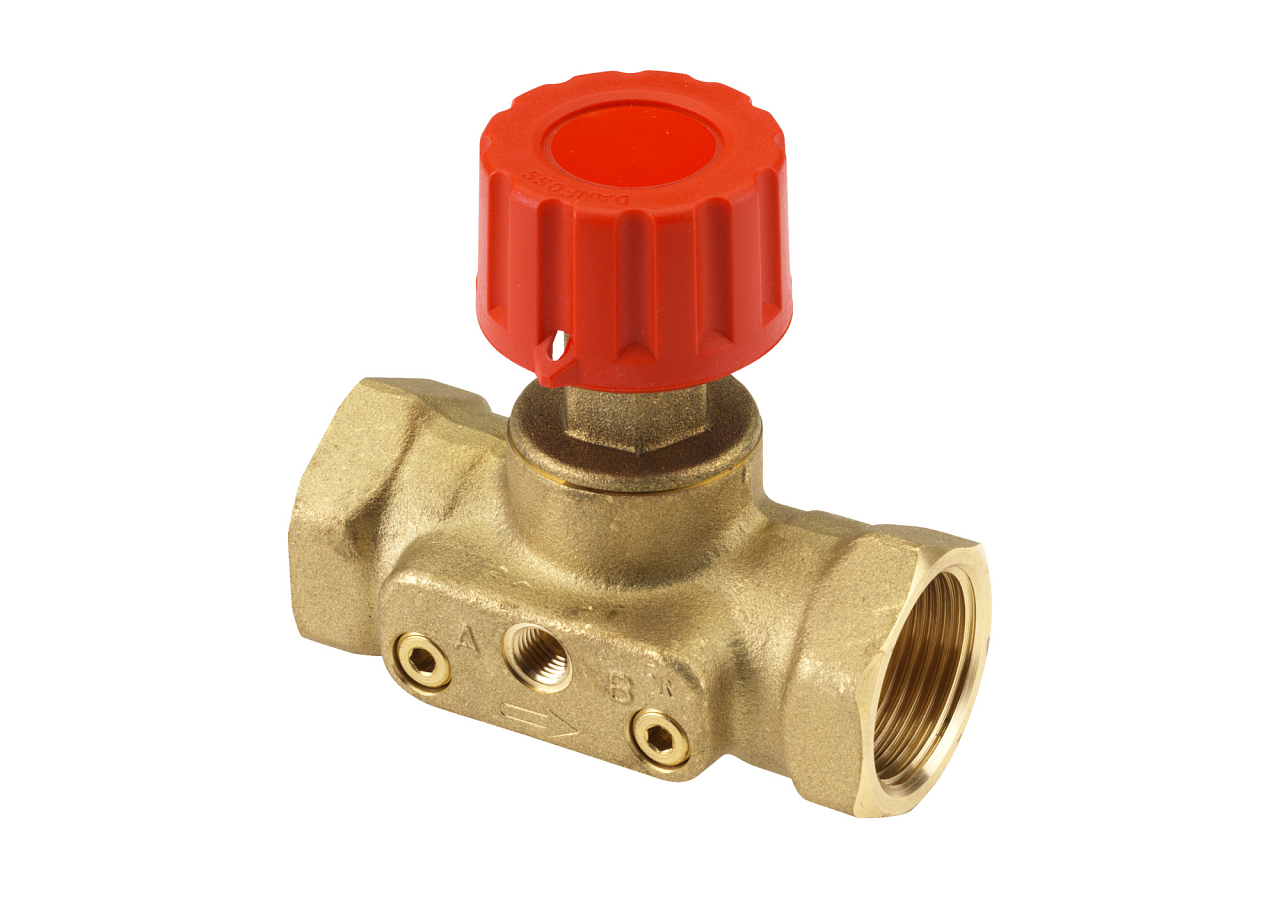

Die Grundversion 003L7692 wird ohne Messnippel geliefert – die Öffnungen sind mit Standardstopfen verschlossen. Wenn Sie den Durchfluss direkt am Ventil messen möchten, muss ein Satz aus zwei Messnippeln mit Verriegelungsplatte nachgekauft werden (Zubehör Art.-Nr. 003L8145). Nach deren Montage kann die Messung mit dem Danfoss PFM oder einem anderen kompatiblen Messgerät durchgeführt werden. Alternativ sind auch ASV-M-Varianten erhältlich, die bereits mit Messnippeln ausgestattet sind (Art.-Nr. 003L7682 für DN 20).

Das Ventil wird mit einer EPS-Schaumschale geliefert, die als grundlegende Wärmedämmung für Systeme mit Medientemperaturen bis 80 °C im Dauerbetrieb verwendet werden kann. Beide Materialien – EPS und EPP – sind gemäß Brandklasse B2 (DIN 4102) zugelassen. Für Systeme mit Medientemperaturen bis 120 °C muss eine Isolierschale aus EPP verwendet werden (Art.-Nr. 003L8171 für DN 20), die als separates Zubehör erhältlich ist. Die Impulsleitung ist nicht im Lieferumfang enthalten – sie wird mit dem Regler ASV-PV geliefert.
