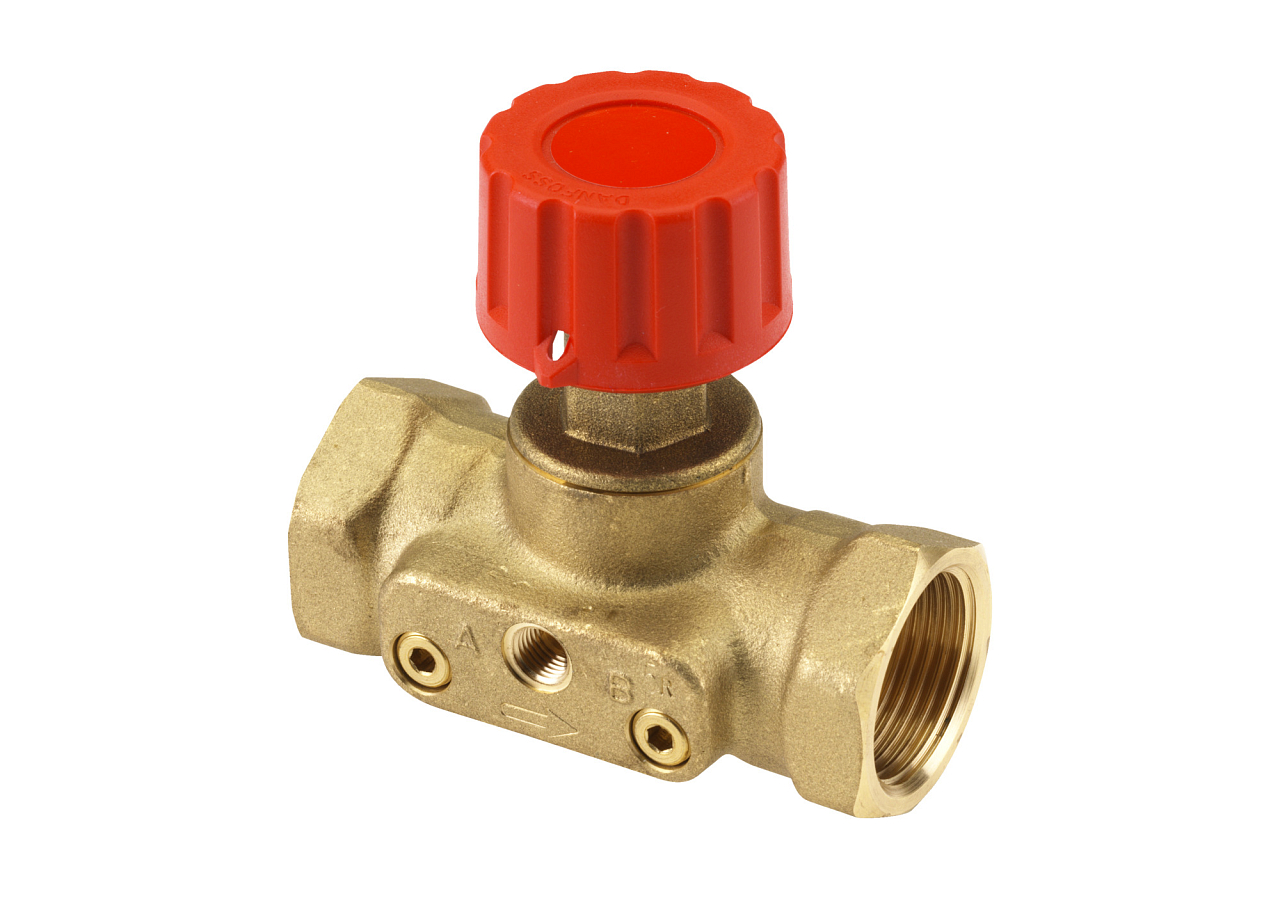

Das Partner-Absperr- und Messventil Danfoss ASV-M DN 25 mit Innengewinde Rp 1" ist für die Montage an der Vorlaufleitung der Heizungsanlage in Verbindung mit dem Differenzdruckregler ASV-P oder ASV-PV im Rücklauf bestimmt. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Innengewinde |
| Druck | PN 16 |
| Durchfluss | 4 m3/h |
| Nennweite | DN 25 |
| Temperatur | -20...120 °C |
| Gewicht | 0.86 kg |
Danfoss ASV-M DN 25 ist ein Partner-Absperrventil für das System des automatischen hydronischen Abgleichs Danfoss ASV. Es wird in die Vorlaufleitung der Heizungs- oder Kühlanlage eingebaut und arbeitet paarweise mit dem in der Rücklaufleitung installierten Differenzdruckregler ASV-PV – beide Ventile sind über eine Impulsleitung (G 1/16") miteinander verbunden. Das Ventil wird mit EPS-Wärmedämmung und Anschluss Rp 1" (Innengewinde) geliefert.
ASV-Ventile sind in erster Linie für Zweirohr-Warmwasseranlagen mit variablem Durchfluss ausgelegt – typischerweise Mehrfamilienhäuser und Wohngebäude mit Heizkörpersteigleitungen. Durch die Stabilisierung des Differenzdrucks in der Steigleitung verhindern sie sowohl eine Überheizung der Räume in der Nähe der Wärmequelle als auch eine unzureichende Beheizung weiter entfernter Räume. Sie eignen sich außerdem für Fußbodenheizungen sowie für Kühlanlagen mit Fan-Coil-Geräten oder Kühlbalken mit variablem Durchfluss.
ASV-M erfüllt die Funktion einer Absperrarmatur in der Vorlaufleitung der Steigleitung oder des Kreises. Sein Gehäuse ist mit einem Anschluss G 1/16" für die Impulsleitung ausgestattet, über die es mit dem Regler ASV-PV im Rücklauf verbunden ist. Der über diese Leitung zugeführte Druck von der Vorlaufseite wirkt auf die Membran des ASV-PV, die den eingestellten Differenzdruck in der Steigleitung unabhängig von Laständerungen in den übrigen Kreisen der Anlage automatisch konstant hält. ASV-M kann mit Messnippeln (Zubehör Best.-Nr. 003L8145) zur Durchflussmessung mit dem Danfoss PFM oder einem anderen kompatiblen Messgerät ergänzt werden.
ASV-BD ist ein multifunktionales Partner-Ventil mit Kugelabsperrung (90°-Drehung), integrierter drehbarer Messskala und eingebauten Messstellen für 3-mm-Messnadeln. Es kann sowohl außerhalb als auch innerhalb des geregelten Kreises eingesetzt werden – die Konfiguration kann auch unter Druck geändert werden. ASV-M ist eine einfachere Absperrarmatur ohne integrierte Messstellen. Messnippel für ASV-M können als Zubehör ergänzt werden (Best.-Nr. 003L8145). ASV-M ist dort geeignet, wo der Durchfluss direkt an den Heizkörper-Thermostatventilen begrenzt wird und eine Strangabsperrung an der Steigleitung ausreicht.
ASV-M wird in die Vorlaufleitung der Steigleitung oder des Kreises eingebaut, wobei die Durchflussrichtung dem auf dem Ventilgehäuse markierten Pfeil entsprechen muss. Der Regler ASV-PV wird in den Rücklauf eingebaut. Beide Ventile werden über eine Impulsleitung G 1/16" verbunden – die 1,5 m lange Leitung ist im Lieferumfang des Reglers ASV-PV enthalten. Die Nennweite des ASV-M muss der Nennweite des ASV-PV entsprechen; für DN 25 gilt ein kVS-Wert von 4,0 m³/h.
Die Grundausführung ASV-M 003L7693 wird ohne Prüfstopfen geliefert. Messnippel zum Anschluss der Nadeln eines Durchflussmessgeräts können als Zubehör erworben werden (Best.-Nr. 003L8145 – Satz aus zwei Messnippeln und Befestigungsplatte, Typ Rectus). Der Durchfluss wird aus der Druckdifferenz gemessen, die zwischen Vorlauf- und Rücklaufseite des Ventils mit dem Danfoss PFM oder einem anderen kompatiblen Gerät ermittelt wird.
Das Ventil selbst ist für eine Betriebstemperatur von -20 bis 120 °C ausgelegt. Die mitgelieferte Wärmedämmung aus EPS ist jedoch nur für Anlagen mit einer Medientemperatur bis 80 °C geeignet. Für Anlagen mit höherer Temperatur muss die EPS-Dämmung durch eine Isolierkappe aus EPP ersetzt werden (Best.-Nr. 003L8172 für DN 25), die Temperaturen bis 120 °C standhält. Beide Materialien erfüllen die Brandklassifizierung B2 nach DIN 4102.
Der Regler ASV-PV ist werkseitig auf 10 kPa (Version 5–25 kPa) oder 30 kPa (Version 20–60 kPa) eingestellt. In einer Standard-Heizkörperanlage ist es daher in der Regel nicht erforderlich, die Grundeinstellung zu ändern. Wenn das Projekt einen anderen Wert erfordert, kann dieser durch Drehen des Einstellrings am ASV-PV eingestellt werden – ohne Werkzeug, einfach durch Drehen im oder gegen den Uhrzeigersinn. Die Arretierfunktion verhindert eine unbeabsichtigte Änderung der Einstellung nach der Inbetriebnahme.
