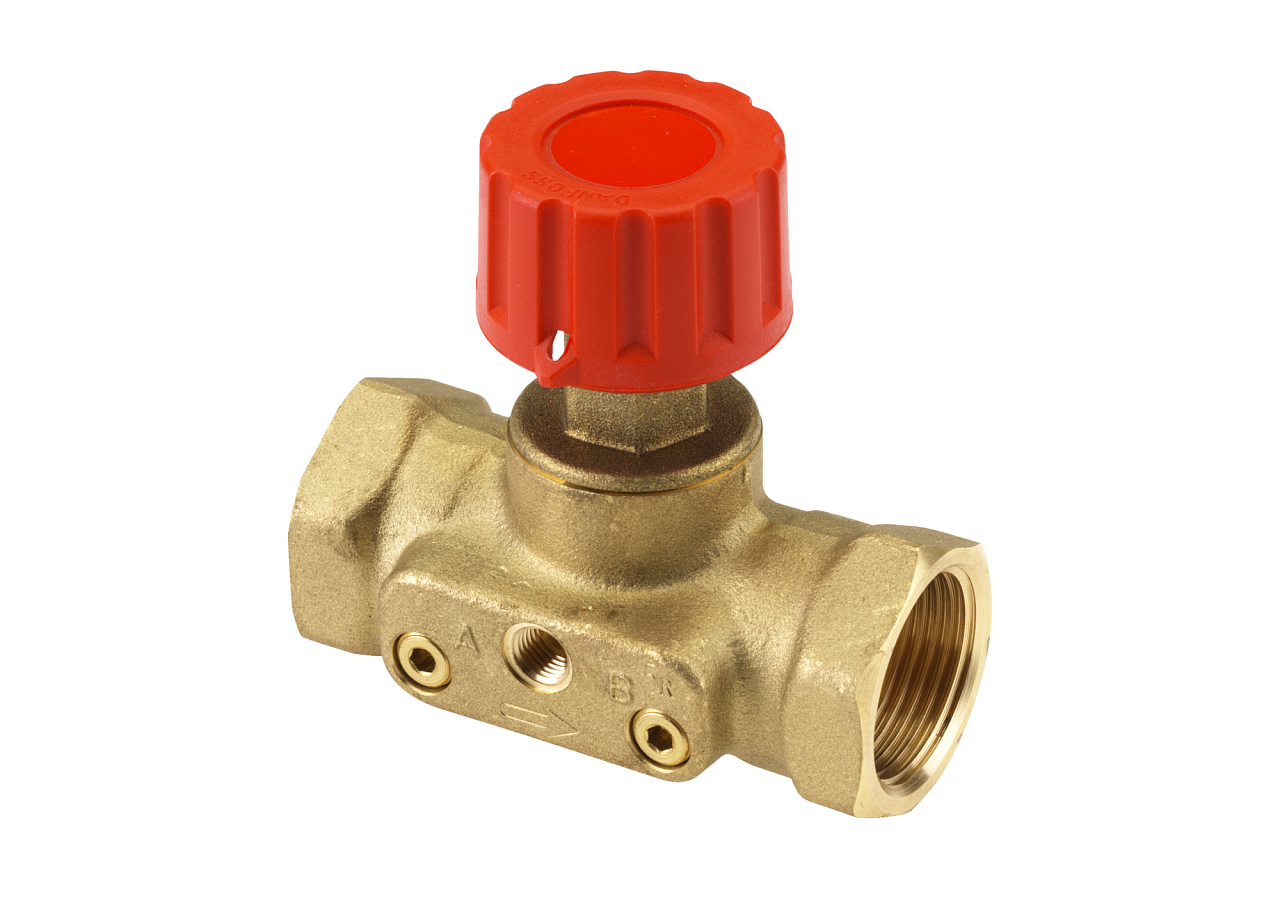

Das Partner-Absperrventil Danfoss ASV-M DN 32 ist für die Montage in die Vorlaufleitung von Heizungs- und Kühlsystemen als Bestandteil eines Systems zur Regelung des Differenzdrucks bestimmt. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Innengewinde |
| Druck | PN 16 |
| Durchfluss | 6,3 m3/h |
| Nennweite | DN 32 |
| Temperatur | -20...120 °C |
| Gewicht | 1.32 kg |
Danfoss ASV-M DN 32 ist ein absperrbares Partnerventil für die Vorlaufleitung von Zweirohr-Heizungs- und Kühlsystemen. Es wird als Bestandteil des automatischen Abgleichsystems ASV zusammen mit dem Differenzdruckregler ASV-PV montiert – beide Ventile sind über eine Impulsleitung verbunden und halten gemeinsam den eingestellten Differenzdruck im Strang oder Steigstrang dauerhaft aufrecht. Dank der Absperrfunktion ist eine Service-Isolierung möglich, ohne dass die gesamte Anlage entleert werden muss.
Das Ventil ASV-M DN 32 wird in Zweirohr-Warmwasserheizungsanlagen mit variablem Durchfluss eingesetzt – am häufigsten in vertikalen Steigsträngen oder horizontalen Schleifensträngen in Wohn- und Verwaltungsgebäuden mit Heizkörperheizung. Es eignet sich auch für Fußbodenheizungssysteme mit Verteilern oder für Fan-Coil-Geräte in Kühlsystemen. Überall dort, wo der Differenzdruck in einem Teil des Netzes stabilisiert und gleichzeitig die Möglichkeit einer einfachen Service-Isolierung des Strangs erhalten bleiben soll, ist ASV-M die richtige Systemkomponente.
ASV-M wird in die Vorlaufleitung des Steigstrangs oder Strangs in der durch den Pfeil auf dem Ventilgehäuse gekennzeichneten Durchflussrichtung eingebaut; der Regler ASV-PV wird in die Rücklaufleitung desselben Strangs montiert. Der Druck aus der Vorlaufleitung wird über die Impulsleitung auf die Membran des ASV-PV geführt, die den Durchflussquerschnitt automatisch so anpasst, dass der Differenzdruck sowohl bei Voll- als auch bei Teillast der Anlage dauerhaft auf dem eingestellten Wert gehalten wird. Die Funktion zur Durchflussbegrenzung (Flow limitation) ermöglicht es, mit dem roten Handrad den maximalen Durchfluss im Steigstrang zu begrenzen. Das Ventilgehäuse besteht aus Messing mit EPDM-Dichtung, die EPS-Isolierung ist im Lieferumfang enthalten (Betrieb bis 80 °C; für Temperaturen bis 120 °C ist das EPP-Zubehör, Best.-Nr. 003L8173, erhältlich).
ASV-M ist ein einfaches absperrbares Partnerventil ohne Messnippel – es dient zur Service-Isolierung des Strangs und zur grundlegenden Durchflussbegrenzung. ASV-BD ist die multifunktionale Variante mit drehbarer Messstation, integrierten Messnippeln für 3-mm-Nadeln und der Möglichkeit, die Einbausituation umzuschalten (innerhalb oder außerhalb des geregelten Kreises, auch unter Druck). ASV-M wird dort empfohlen, wo die Durchflussbegrenzung direkt an jedem Heizkörper durch Voreinstellung des Thermostatventils erfolgt; ASV-BD dort, wo der Durchfluss auf Ebene des gesamten Steigstrangs begrenzt und gleichzeitig vor Ort gemessen werden muss.
ASV-M wird immer in die Vorlaufleitung (Ausgangsleitung) in der durch den Pfeil auf dem Ventilgehäuse gekennzeichneten Durchflussrichtung eingebaut. Der Regler ASV-PV gehört in die Rücklaufleitung desselben Strangs. Nach der Montage müssen beide Ventile über die Impulsleitung verbunden und die gesamte Anlage sorgfältig entlüftet werden – eventuelle Luftblasen in der Impulsleitung beeinträchtigen die Regelfunktion. Bei der Druckprüfung der Anlage muss die Impulsleitung angeschlossen und alle Partnerventile geöffnet sein; der maximale Prüfdruck beträgt 25 bar.
Ja, der Temperaturbereich des Ventils liegt bei –20 bis 120 °C, sodass es auch in Kühlsystemen mit Fan-Coil-Geräten oder Kühlbalken mit variablem Durchfluss eingesetzt werden kann. Das Prinzip des automatischen Differenzdruckabgleichs ist in beiden Anwendungen identisch – das ASV-System eliminiert Überströme und sorgt auch bei geringer Last für stabile Bedingungen an den Regelventilen.
Die Impulsleitung (Länge 1,5 m, G 1/16 A) ist standardmäßig im Lieferumfang des Reglers ASV-PV enthalten, nicht jedoch des Ventils ASV-M. Wenn Sie ASV-M als Ersatz für eine bestehende Installation beschaffen und ASV-PV bereits vorhanden ist, prüfen Sie, ob die Länge der vorhandenen Leitung ausreicht. Bei Bedarf bestellen Sie eine Ersatzleitung als Zubehör: 1,5 m (Best.-Nr. 003L8152) oder 5 m (Best.-Nr. 003L8153).
ASV-M DN 32 (003L7694) wird mit einer Isolierschale aus EPS geliefert, die gemäß Brandklassifizierung B2 (DIN 4102) zertifiziert ist und sich für Betriebstemperaturen bis 80 °C eignet. Wenn die Anlage mit höheren Temperaturen arbeitet (bis 120 °C), muss eine Isolierkappe aus EPP als separates Zubehör beschafft werden (Best.-Nr. 003L8173 für DN 32). Die EPP-Kappe wird ohne Werkzeug einfach aufgeclipst.
