Der Differenzdruckregler Danfoss AFP PN 25 hält in hydraulischen Kreisläufen ohne Fremdenergie einen konstanten Differenzdruck aufrecht. Einstellbereich 0,15–1,5 bar. Mehr Informationen
Auf Bestellung
| Druck | PN 25 |
| Druckbereich | 0,15...1,5 bar |
| Max. Betriebsdruck | 25 bar |
| Gewicht | 14.20 kg |

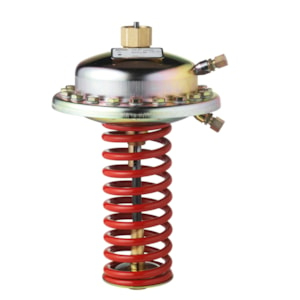

Danfoss AFP (Best.-Nr. 003G1016) ist ein Membranantrieb für den selbsttätigen Differenzdruckregler AFP/VFG 2(1). In Verbindung mit dem Ventil VFG 2 oder VFG 21 und den AF-Impulsleitungssets bildet er einen kompletten Regler, der in Heizungs-, Kälte- und Klimaanlagen einen konstanten Differenzdruck aufrechterhält – ganz ohne elektrische Energieversorgung. Der Antrieb mit einer Membranfläche von 250 cm² deckt einen Einstellbereich von 0,15–1,5 bar und den Nenndruck PN 25 ab und eignet sich damit für mittelgroße wie auch anspruchsvollere Installationen.
Das Haupteinsatzgebiet sind Fernwärmesysteme und verzweigte Heizkreise in mehrgeschossigen Wohn- und Verwaltungsgebäuden. Überall dort, wo sich der Durchfluss im Kreislauf verändert – beim Öffnen und Schließen von Thermostatventilen oder Regelarmaturen – stabilisiert der AFP den Differenzdruck und verhindert hydraulische Instabilitäten. Er wird außerdem in Kälte- und Klimaanlagen sowie in industriellen Anwendungen eingesetzt, in denen das Medium Umlaufwasser oder Glykol-Wasser bis 30 % ist.
Druckänderungen in Vor- und Rücklaufleitung werden über Impulsleitungen in die Antriebskammer übertragen, wo sie auf die Regelmembran aus EPDM wirken. Die Einstellfeder des Antriebs bestimmt den gewünschten Differenzdruck-Sollwert – bei steigendem ΔP schließt das Ventil, bei fallendem öffnet es. Der AFP-Antrieb ist mit einem integrierten Überdruck-Sicherheitsventil ausgestattet, das die Membran vor zu hohem Differenzdruck schützt. Die Einstellung des Sollwerts erfolgt direkt am Antriebsgehäuse ohne Werkzeug und kann plombiert werden.
Technische Parameter des AFP-Antriebs (003G1016):
Unter der Best.-Nr. 003G1016 wird ausschließlich der AFP-Antrieb (Membran-Stellantrieb) geliefert. Der komplette Differenzdruckregler besteht aus dem AFP-Antrieb, dem Ventil VFG 2 oder VFG 21 sowie zwei AF-Impulsleitungssets (003G1391), die separat bestellt werden. Das Ventil ist entsprechend der gewünschten DN und PN auszuwählen – für PN 25 und DN 15 ist dies beispielsweise das VFG 2 mit der Best.-Nr. 065B2401.
Die Einstellung erfolgt über die Einstellfeder direkt am Antriebsgehäuse ohne Werkzeug. Der Federbereich für den Antrieb 003G1016 beträgt 0,15–1,5 bar. Der eingestellte Wert kann nach der Justierung plombiert werden, um eine unerwünschte Veränderung der Einstellung im Betrieb zu verhindern.
Ja. Der AFP-Antrieb (003G1016) verfügt über ein integriertes Überdruck-Sicherheitsventil, das die Regelmembran vor zu hohem Differenzdruck schützt. Achtung – das Modell AFP-9 besitzt dieses Sicherheitsventil nicht und darf nicht mit dem AFP verwechselt werden.
Bei Kombinationen DN 15–80 und einer Medientemperatur bis 120 °C kann der Regler in beliebiger Lage installiert werden. Bei DN 15–80 und einer Temperatur über 120 °C sowie bei allen Nennweiten DN 100–250 darf der Regler ausschließlich in waagerechte Rohrleitungen mit nach unten ausgerichtetem Antrieb eingebaut werden.
Das Kühlgefäß (Best.-Nr. 003G1392, Volumen 1 Liter) ist immer dann vorgeschrieben, wenn die Medientemperatur 150 °C erreicht oder überschreitet. Ohne Kühlgefäß kann der AFP-Antrieb bis 150 °C eingesetzt werden; mit Kühlgefäß halten VFG-2-Ventile mit PN 25 bis zu 200 °C stand.
