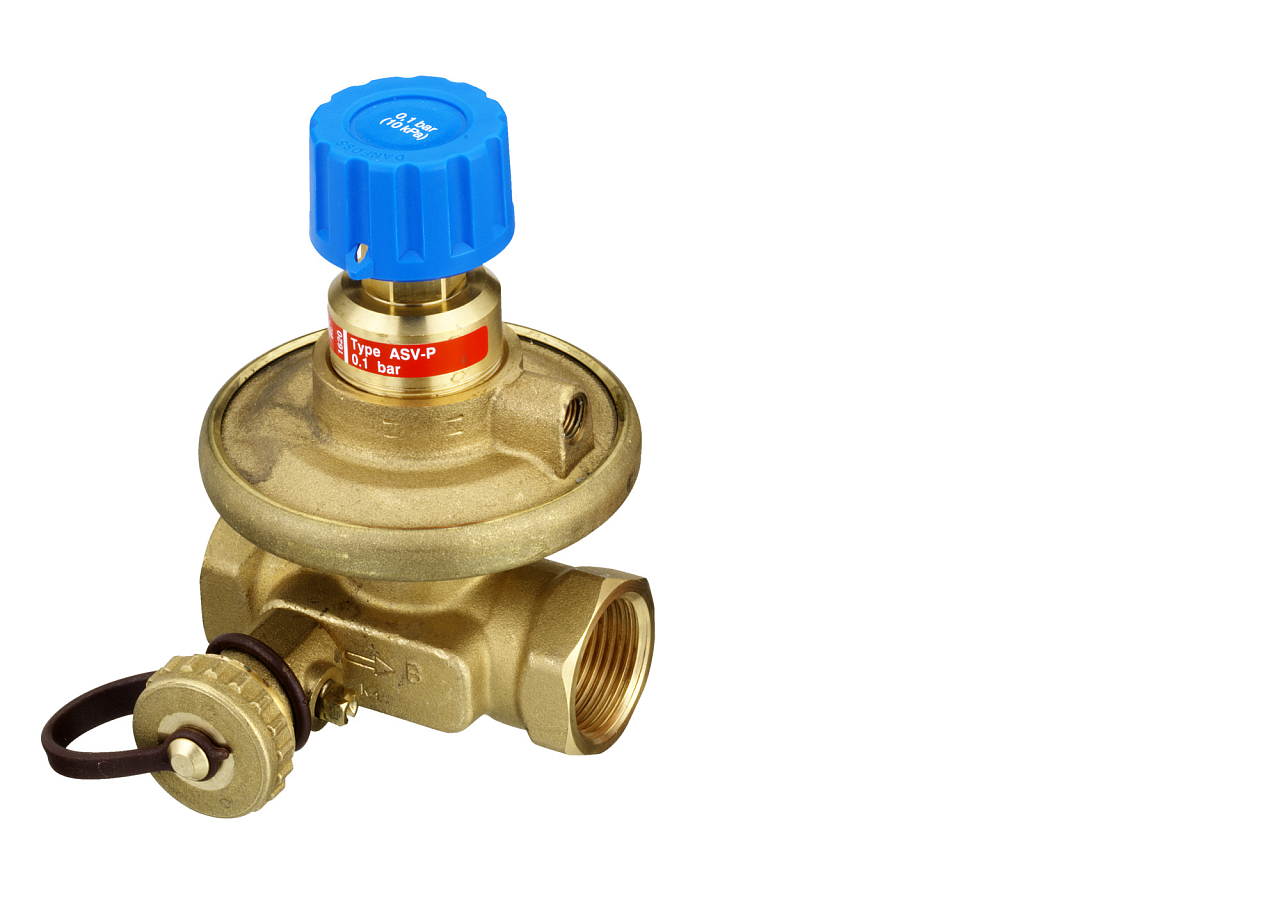

Danfoss ASV-P DN 15 mit Innengewinde (003L7621) – Differenzdruckregler für den dynamischen hydraulischen Abgleich von Heizungs- und Kühlsystemen. Festeinstellung 10 kPa, kvs 1,6 m³/h, Anschluss Rp ½, PN 16, max. Temperatur 120 °C. Im Lieferumfang enthalten sind eine Impulsleitung 1,5 m und ein Entleerungshahn.

Der Differenzdruckregler Danfoss ASV-P DN 15 mit Innengewinde ist für den dynamischen hydraulischen Abgleich von Heizungs- und Kühlsystemen bestimmt. Er hält die Druckdifferenz an Steigleitungen und Verteilsträngen über den gesamten Lastbereich von 0 bis 100 % konstant und gewährleistet dadurch einen stabilen Durchfluss unabhängig von Druckänderungen im System.

Anwendung

Das Ventil ASV-P ist für den Einbau in die Rücklaufleitung vorgesehen. In Verbindung mit einem Partnerventil (ASV-M, ASV-I oder ASV-BD) bildet es ein komplettes System zur Begrenzung und Stabilisierung des Durchflusses in jedem Strang oder jeder Steigleitung. Dank der Regelung der Druckdifferenz entfällt die Notwendigkeit eines aufwendigen manuellen Abgleichs, und das System passt sich bei Teillast automatisch an Änderungen des Durchflusses an.

Das Ventil ASV-P hat einen fest eingestellten Differenzdruck von 10 kPa. Bei Bedarf (z. B. zur Fehlerbehebung oder bei nicht standardmäßigen Einbaubedingungen) kann die Einstellung durch Austausch der Feder auf 20 oder 30 kPa erhöht werden – der Austausch ist auch unter Druck ohne Außerbetriebnahme des Systems möglich.

Hauptvorteile

• Dynamischer Abgleich der Durchflüsse über den gesamten Lastbereich des Systems
• Begrenzung des maximalen Durchflusses in Verbindung mit einem einstellbaren Partnerventil
• Reduzierung der Geräuschentwicklung von Thermostatventilen bei Teildurchfluss
• Unabhängige Einstellung jedes Kreises ohne gegenseitige Beeinflussung
• Hohe Ventilautorität der Regelventile, Energieeinsparung
• Möglichkeit der Aufteilung des Systems in druckunabhängige Zonen
• Kompaktes Gehäuse, auch für beengte Platzverhältnisse geeignet
• Präzise Regelung dank druckentlastetem Ventilkegel und an die Armaturengröße angepasster Membran
