Das Ventil ist werkseitig auf 10 kPa (0,1 bar) eingestellt. Die Einstellung kann durch Austausch der Referenzfeder erhöht werden: Die gelbe Feder entspricht 20 kPa, die grüne Feder 30 kPa. Der Federwechsel kann auch im Betrieb unter Druck durchgeführt werden, ohne dass das System außer Betrieb genommen werden muss.

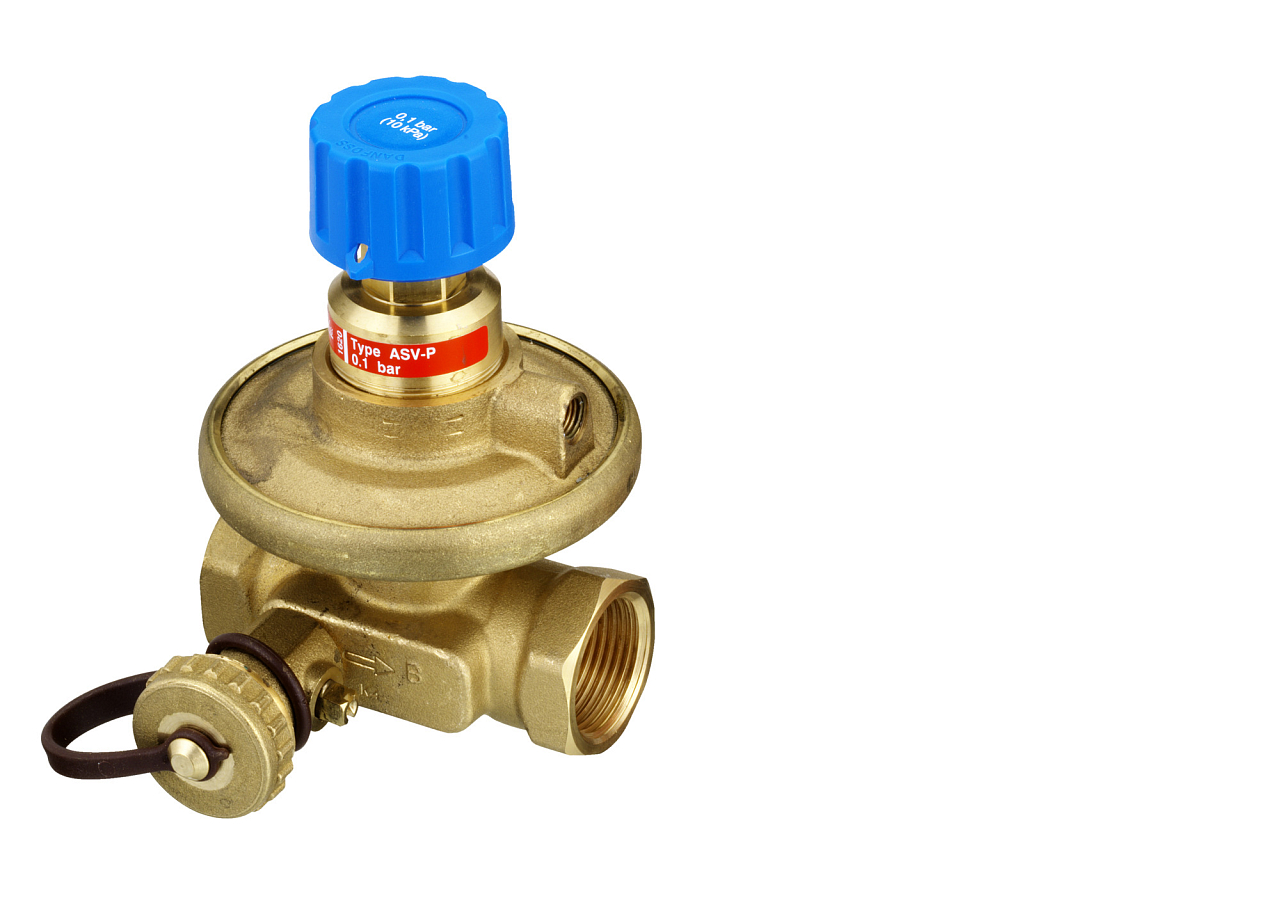

ASV-P wird in die Rücklaufleitung eingebaut und arbeitet mit einem Partnerventil, das in der Vorlaufleitung installiert ist. Empfohlene Partnerventile sind ASV-M, ASV-I, ASV-BD oder MSV-F2. Die Wahl der Konfiguration (Partnerventil innerhalb oder außerhalb des Regelkreises) hängt vom konkreten Anlagenschema ab – Einzelheiten sind im technischen Datenblatt von Danfoss angegeben.

Der Lieferumfang umfasst das Ventil ASV-P, eine 1,5 m lange Impulsleitung mit O-Ringen (Gewinde G 1/16 A) sowie einen Entleerungshahn (Gewinde G 3/4 A). Falls eine längere Impulsleitung benötigt wird, sind als Zubehör auch Varianten mit 2,5 m und 5 m erhältlich.

Der maximale Prüfdruck beträgt 25 bar. Bei der Druckprüfung muss die Impulsleitung angeschlossen und alle Nadelventile geöffnet sein, damit auf beiden Seiten der Membran derselbe statische Druck anliegt – ein einseitiger Überdruck würde die Membran beschädigen. Wenn ASV-P mit einem ASV-I- oder ASV-BD-Ventil kombiniert ist, müssen beide Ventile in derselben Stellung sein (beide geöffnet oder beide geschlossen).

Ja, die Impulsleitung muss vor dem Anschluss an das Ventil gespült werden. Verunreinigungen in der Leitung könnten den Messanschluss blockieren und das Regelsignal beeinträchtigen, wodurch das Ventil nicht mehr korrekt regeln würde. Ebenso wird empfohlen, bei der Erstbefüllung des Systems zunächst das Partnerventil und erst danach ASV-P zu öffnen, damit auf der Oberseite der Membran ein Überdruck sichergestellt ist.
