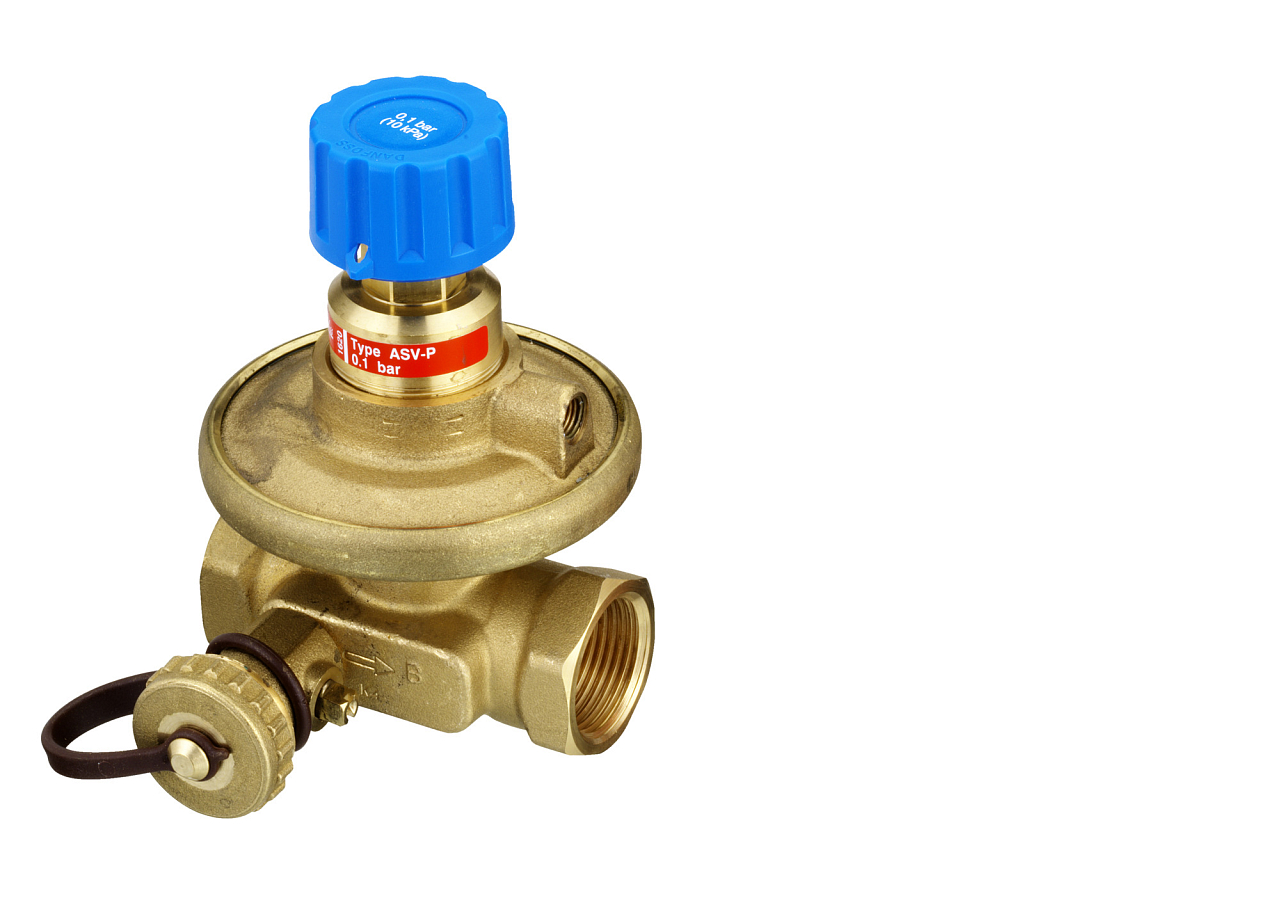

Der Differenzdruckregler Danfoss ASV-P DN 32 ist ein zuverlässiges hydraulisches Gerät zur automatischen Aufrechterhaltung eines konstanten Differenzdrucks im geregelten Strang einer Heiz- oder Kühlanlage. Mehr Informationen
Auf Bestellung
| Anschlusstyp | Innengewinde |
| Durchfluss | 1,6 m3/h |
| Nennweite (DN) | DN 32 |
| Temperatur | -20...120 °C |
| Gewicht | 3.31 kg |
Danfoss ASV-P DN 32 (003L7624) ist ein automatisches Strangregulierventil mit fester Differenzdruckeinstellung, vorgesehen für den Einbau in die Rücklaufleitung von Heizungs- und Kühlsystemen. In Verbindung mit einem Partnerventil (ASV-I, ASV-BD oder ASV-M) hält es einen konstanten Differenzdruck von 10 kPa im Strang oder Steigstrang aufrecht – unabhängig von Durchflussänderungen im übrigen Netz.
ASV-P ist für den hydraulischen Abgleich von Strängen und Steigleitungen in Heizungs- und Kühlsystemen bestimmt – typischerweise in Kreisen mit Heizkörpern und Thermostatventilen. Der Regler verhindert einen übermäßigen Differenzdruck an den Thermostatventilen, wodurch die Geräuschentwicklung der Anlage reduziert und der thermische Komfort verbessert wird. Er eignet sich für den Einsatz in Mehrfamilienhäusern, Verwaltungsgebäuden und Industrieobjekten überall dort, wo bei variablem Durchfluss stabile hydraulische Bedingungen sichergestellt werden müssen.
Das Ventil arbeitet nach dem Membranprinzip: Der Druck aus der Rücklaufleitung wirkt auf die Unterseite der Regelmembran, der Druck aus der Vorlaufleitung gelangt über die Impulsleitung auf die Oberseite. Die Referenzfeder bestimmt die Soll-Differenz – in der Grundausführung 10 kPa. Wenn Sie einen höheren Wert benötigen, kann die Feder gegen eine Variante mit 20 kPa (gelb) oder 30 kPa (grün) ausgetauscht werden, und zwar auch im Betrieb ohne Entleerung der Anlage. Zum Lieferumfang jeder Verpackung gehören eine 1,5 m lange Impulsleitung und ein Entleerungshahn.
Technische Parameter ASV-P DN 32:
ASV-P wird immer in die Rücklaufleitung in Pfeilrichtung eingebaut, die auf dem Ventilgehäuse markiert ist. Das Partnerventil (ASV-I, ASV-BD oder ASV-M) wird in die Vorlaufleitung desselben Strangs oder Steigstrangs eingesetzt. Beide Ventile werden mit der mitgelieferten Impulsleitung verbunden (im Lieferumfang Länge 1,5 m; als Zubehör sind Varianten mit 2,5 m und 5 m erhältlich).
ASV-P ist mit den Danfoss-Partnerventilen ASV-BD, ASV-I, ASV-M und MSV-F2 kompatibel. Die empfohlene Konfiguration ist der Einbau des Partnerventils außerhalb des Regelkreises (Vorlaufleitung hinter dem Steigstrang) – in diesem Fall steht der gesamte geregelte Differenzdruckbereich für den Steigstrang zur Verfügung. Der Einbau des Partnerventils innerhalb des Regelkreises ermöglicht eine Durchflussbegrenzung im Steigstrang, allerdings wird ein Teil des geregelten Bereichs durch den Druckverlust am Partnerventil aufgezehrt.
Ja. Die Grundeinstellung von 10 kPa kann durch Austausch der Referenzfeder gegen eine Variante mit 20 kPa (gelb, Code 003L8184 oder 003L8185) oder 30 kPa (grün, Code 003L8194 oder 003L8195) erhöht werden. Eine höhere Einstellung ist bei der Feinabstimmung der Anlage sinnvoll, wenn die berechneten Werte nicht der tatsächlichen Installation entsprechen. Die Feder kann auch unter Druck, ohne Entleerung der Anlage, ausgetauscht werden.
Bei der Druckprüfung muss auf beiden Seiten der Membran derselbe statische Druck anliegen – die Impulsleitung muss angeschlossen und alle Nadelventile geöffnet sein, damit die Regelmembran nicht beschädigt wird. Wenn ASV-P mit ASV-I oder ASV-BD verbunden ist, müssen beide Ventile in derselben Stellung sein (beide geöffnet oder beide geschlossen). Der maximale Prüfdruck beträgt 25 bar.
Beim Befüllen der Anlage öffnen Sie zuerst das Partnerventil (ASV-I, ASV-BD oder ASV-M) und erst danach ASV-P. Dadurch wird sichergestellt, dass auf der Oberseite der Membran früher Druck anliegt als auf der Unterseite – so wird die Membran keinem gefährlichen Druckunterschied ausgesetzt. Achten Sie beim Öffnen darauf, dass auf der Oberseite der Membran niemals ein niedrigerer Druck anliegt als auf der Unterseite.
