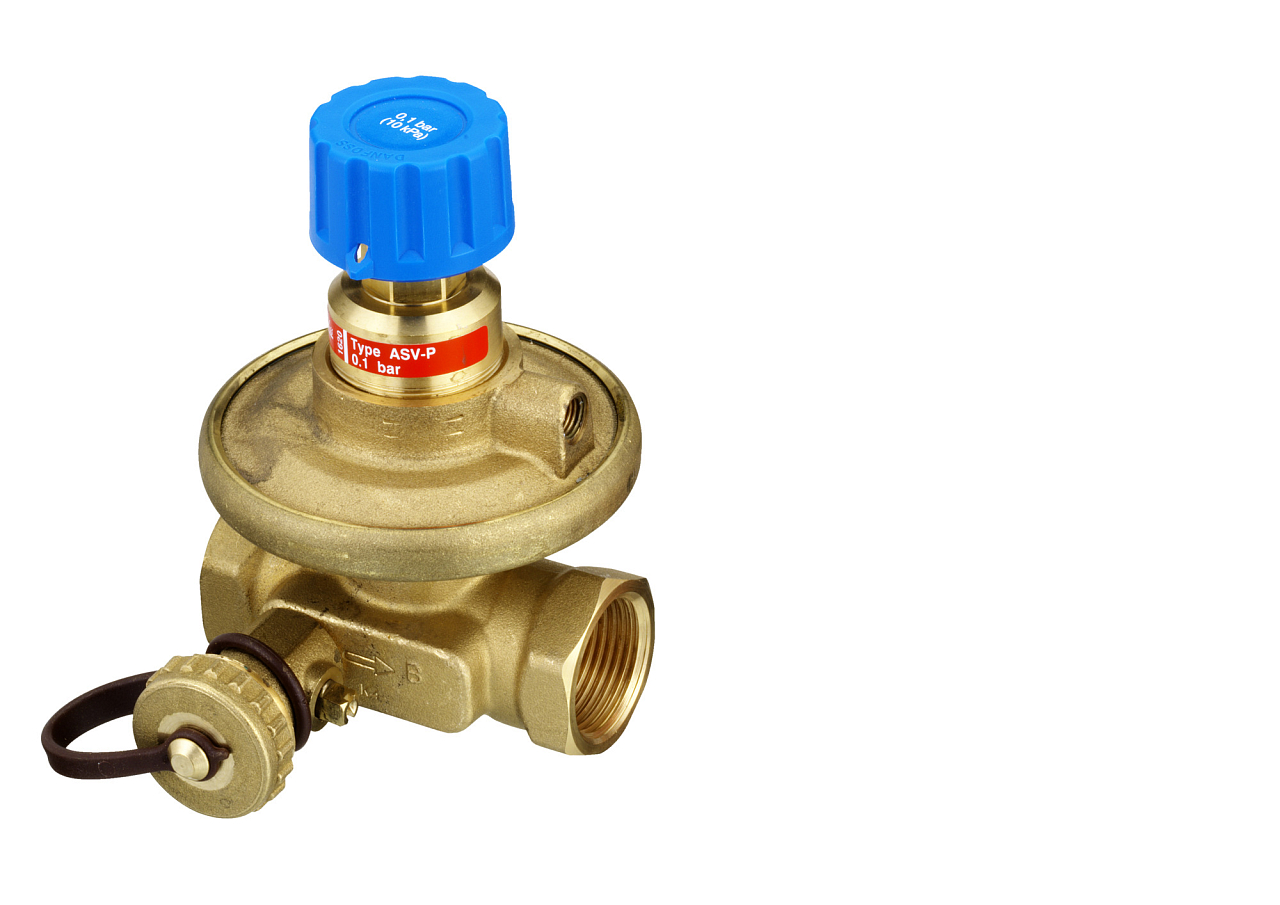

Differenzdruckregler Danfoss ASV-P DN 40 (003L7625) mit Innengewinde Rp 1½ gewährleistet den dynamischen hydraulischen Abgleich von Heiz- und Kühlsystemen mit variablem Volumenstrom. Fest eingestellter Differenzdruck 10 kPa (durch Federwechsel auf 20 oder 30 kPa erweiterbar), kVs 10,0 m³/h, PN 16, max. Medientemperatur 120 °C. Im Lieferumfang enthalten sind eine EPP-Wärmedämmung und ein Impulsrohr 1,5 m.

Über das Produkt

Der Differenzdruckregler Danfoss ASV-P ist ein zentrales Element für den dynamischen hydraulischen Abgleich von Heiz- und Kühlsystemen. Er gewährleistet eine dauerhafte Stabilisierung der Druckdifferenz im geregelten Kreis über den gesamten Lastbereich von 0–100 %, auch bei variablem Volumenstrom. Dadurch werden eine gleichmäßige Wärmeverteilung, eine hohe Ventilautorität der Regelventile und Energieeinsparungen sichergestellt.

Das Ventil ASV-P DN 40 (003L7625) ist für die Installation in der Rücklaufleitung des Steigstrangs oder Abzweigs vorgesehen. Es arbeitet im Tandem mit Partnerventilen (ASV-M, ASV-I oder ASV-BD), die in der Vorlaufleitung installiert sind. Der fest eingestellte Differenzdruckwert beträgt 10 kPa; durch Austausch der Feder kann er direkt unter Druck auf 20 oder 30 kPa erhöht werden, ohne dass die Anlage außer Betrieb genommen werden muss.

Hauptvorteile

• Dynamischer Abgleich – macht einen aufwendigen manuellen Abgleich bei der Inbetriebnahme der Anlage sowie bei späteren Änderungen überflüssig.
• Volumenstrombegrenzung – in Kombination mit einem einstellbaren Strangregulierventil kann der maximale Volumenstrom in jedem Strang eingestellt werden.
• Geräuscharmer Betrieb – die Stabilisierung des Differenzdrucks verhindert einen Druckanstieg am Regelventil und reduziert dadurch die Geräuschentwicklung der Armatur (gemäß DIN 18380).
• Hohe Ventilautorität – präzise und stabile Temperaturregelung, insbesondere in Anlagen mit thermostatischen Heizkörperventilen.
• Aufteilung der Anlage in Zonen – ermöglicht die schrittweise Inbetriebnahme druckunabhängiger Zonen ohne nachträglichen Abgleich.
• Kompakte Bauweise – der 90°-Winkel zwischen den Betriebsfunktionen (Absperren, Entleeren, Einstellen, Messen) erleichtert den Zugang auch bei beengten Platzverhältnissen.
