Danfoss RA-N DN 15 – gerades Ventilgehäuse für Zweirohr-Heizungsanlagen. Voreinstellung des Durchflusses in 7 Stufen ohne Werkzeug, kv 0,04–0,73 m³/h, max. 10 bar. Mehr Informationen
Auf Bestellung
| Anschlussgröße | R 1/2" |
| Druck | 10 bar |
| Durchfluss | 0,9 m3/h |
| Nennweite | DN 15 |
| Ventiltyp | Direkt |
| Gewicht | 0.27 kg |
Danfoss RA-N DN 15 ist ein Ventilgehäuse mit integrierter Voreinstellung des Durchflusses für Zweirohr-Heizungsanlagen. Kompatibel mit allen Thermostatköpfen der Danfoss Serie RA 2000 sowie mit den thermoelektrischen Stellantrieben TWA-A. Das Gehäuse ist aus vernickeltem Messing gefertigt, der Durchfluss kann in 7 Stufen (kv 0,04–0,73 m³/h) ohne Werkzeug voreingestellt werden. Thermostatkopf und Ventilgehäuse sind separat zu bestellen.
Das gerade Ventilgehäuse RA-N DN 15 ist für Zweirohr-Heizungsanlagen in Wohn- und Gewerbegebäuden bestimmt, in denen eine hydraulische Einregulierung der Heizkörperkreise erforderlich ist. Die gerade Ausführung eignet sich für den Anschluss des Heizkörpers von oben oder von der Seite, sofern die Platzverhältnisse dies zulassen. Die Gewinde Rp 1/2 (Eingang) und R 1/2 (Ausgang) entsprechen den üblichen Installationsmaßen für Heizkörper DN 15. Für verschiedene Rohrtypen steht ein komplettes Sortiment an Klemmverschraubungen für PEX-, AluPEX-, Kupfer- und Stahlrohre zur Verfügung.

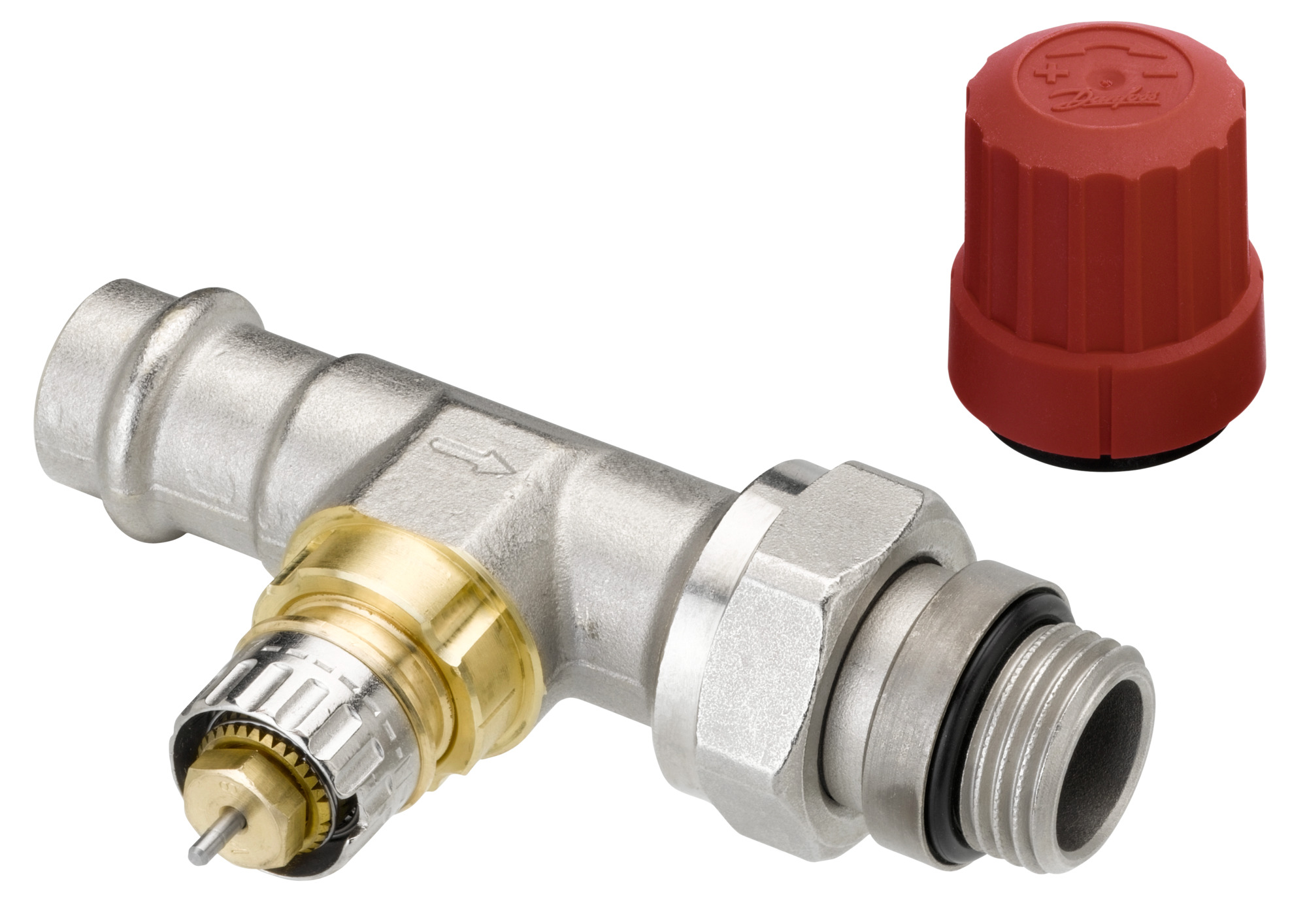

Der integrierte kv-Begrenzer ermöglicht die Voreinstellung des maximalen Durchflusses in den Stufen 1–7 ohne Werkzeug. Dazu einfach die Schutzkappe oder den Thermostatkopf abnehmen, den Einstellring herausziehen und auf den gewünschten Wert gegenüber der Referenzmarkierung drehen. Die Werkseinstellung N entspricht dem vollständig geöffneten Ventil – diese Einstellung wird auch beim Spülen der Anlage oder in Einrohrinstallationen verwendet. Nach dem Aufsetzen des Thermostatkopfes ist die Voreinstellung gegen unbeabsichtigte Veränderung geschützt. Die mit dem Ventil gelieferte rote Schutzkappe kann während der Bauphase zur manuellen Durchflussregelung verwendet werden.
Werte der kv-Voreinstellung (m³/h bei Δp = 1 bar):
Das Ventilgehäuse RA-N ist mit allen Thermostatköpfen der Danfoss Serie RA 2000 sowie mit den thermoelektrischen Stellantrieben TWA-A kompatibel. Thermostatkopf und Ventilgehäuse sind separat zu bestellen.
Nehmen Sie die Schutzkappe oder den Thermostatkopf ab. Suchen Sie die Referenzmarkierung am Ventilgehäuse. Ziehen Sie den Einstellring heraus und drehen Sie ihn, bis der gewünschte Wert (1–7) gegenüber der Referenzmarkierung erscheint. Der gesamte Vorgang erfordert kein Werkzeug. Nach dem Aufsetzen des Thermostatkopfes ist die Voreinstellung gegen unbeabsichtigte Veränderung geschützt.
Ja. Die komplette Stopfbuchse kann ohne Entleeren des Heizungssystems ausgetauscht werden. Der Ventilkegel bewegt sich während der gesamten Lebensdauer des Ventils in einem geschmierten Dichtungs-O-Ring. Die Ersatz-Stopfbuchse ist unter der Bestellnummer 013G0290 erhältlich und für alle Ventile der RA-Serie identisch.
Die Zusammensetzung des Heizungswassers muss den Richtlinien der VDI 2035 entsprechen, damit es nicht zu Ablagerungen und Korrosion kommt. Danfoss empfiehlt außerdem, keine Stoffe zu verwenden, die Mineralöle enthalten.
Die Ventilgehäuse RA-N sind primär für Zweirohr-Heizungsanlagen bestimmt. Der Einsatz in Einrohrinstallationen ist möglich, die Voreinstellung muss jedoch auf dem Wert N (vollständig geöffnet) belassen werden. Eine Einstellung auf die Werte 1–7 ist in einer Einrohranlage nicht zulässig.
